计数器在程序中有什么作用

PLC程序除了梯形图之外，还有FBD功能块作为指令，这种指令一般都有背景DB。

PLC计数器指令可使其对内部程序事件和外部过程事件进行计数。这样就可以节约外部计数器的使用。

每个计数器都使用数据块中存储的结构来保存计数器数据。计数器的存储位置很重要。

用户在编辑器中放置计数器指令时分配相应的数据块。这是系统的需要。

这些指令使用软件计数器，软件计数器的最大计数速率受其所在的 OB 的执行速率限制。

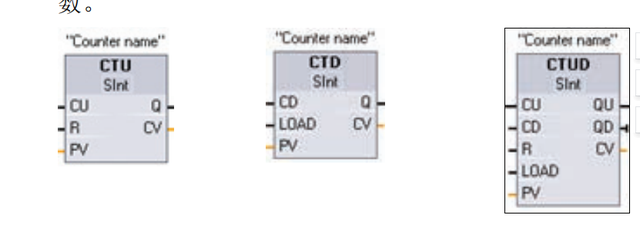

CTU 用于加计数、CTD 用于减计数、CTUD 用于加计数和减计数。

PLC用户程序中可以使用的计数器数仅受 CPU 存储器容量限制。 它和数据类型有关系。

计数器占用以下存储器空间： ● 对于 SInt 或 USInt 数据类型，计数器指令占用 3 个字节。 一个字节8个位。三个字节24位。

PLC里的SINT是有符号短整型数。32位数值。

● 对于 Int 或 UInt 数据类型，计数器指令占用 6 个字节。 占用48位。

● 对于 DInt 或 UDInt 数据类型，计数器指令占用 3 个字节。 占用24位

当参数 CU 的值从 0 变为 1 时，CTU 会使计数值加 1。CU是使能端。

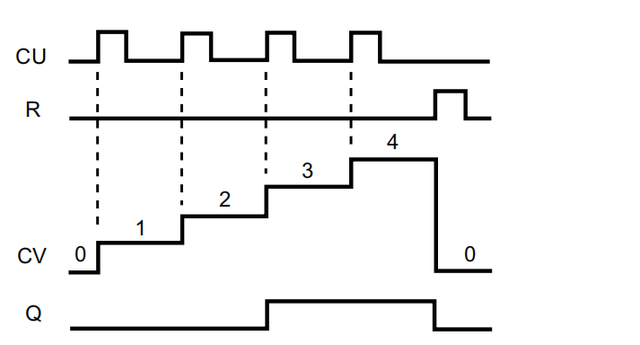

下图显示了计数值为无符号整数 时的 CTU 时序图（其中，PV = 3）。

• 如果参数 CV（当前计数值）的值大于或 等于参数 PV（预设计数值）的值，则计数器输出参数 Q = 1。

• 如果复位参数 R 的值从 0 变为 1，则当前计数值重置为 0。

计数器的原理就介绍到这里，有不明白的评论区留言。今天就讲到这里。
