虹科干货 | 虹科Panorama SCADA与PLC建立通信连接—以

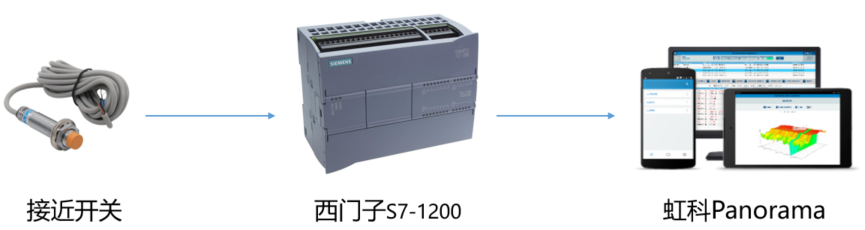

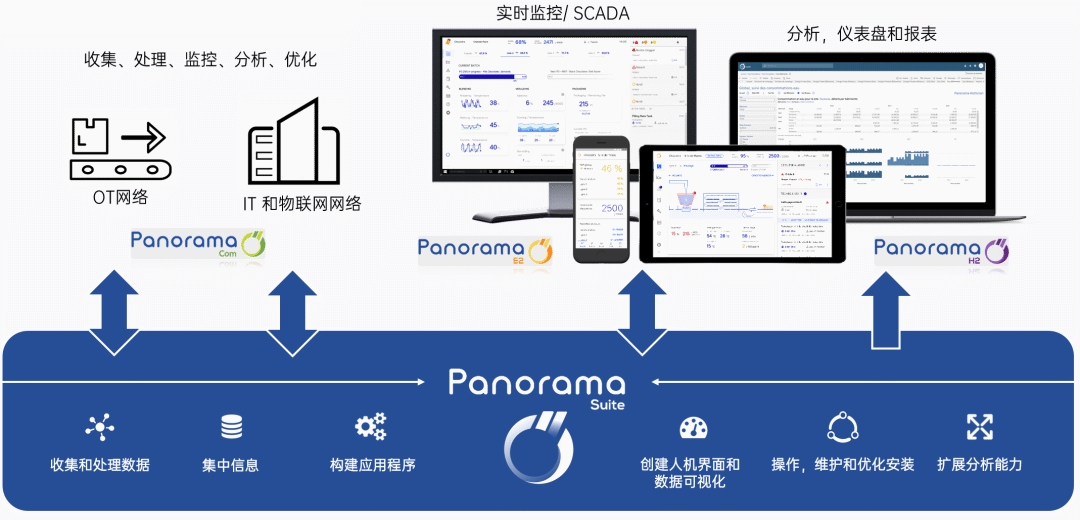

虹科Panorama是一个用于构建数据采集、SCADA和历史解决方案的软件套件，它主要包含三种不同软件产品，分别是Panorama COM（智能、独立的通信前端） 、Panorama E2（SCADA平台）、Panorama H2（历史数据分析），每种产品都具有不同的优势和特点。

作为一种面向对象的SCADA软件平台，虹科Panorama支持丰富的通信协议，例如常见的OPC UA/DA、ModbusTCP、MQTT、SNMP等，可以实现与不同品牌的PLC通信。西门子S7-1200系列是专门为中小型自动化控制系统设计的可编程序逻辑控制器，具有使用灵活、功能强大的特点。本文主要介绍虹科Panorama SCADA软件平台如何通过OPC UA的通信方式与S7-1200PLC快速建立连接，监控底层传感器的状态。

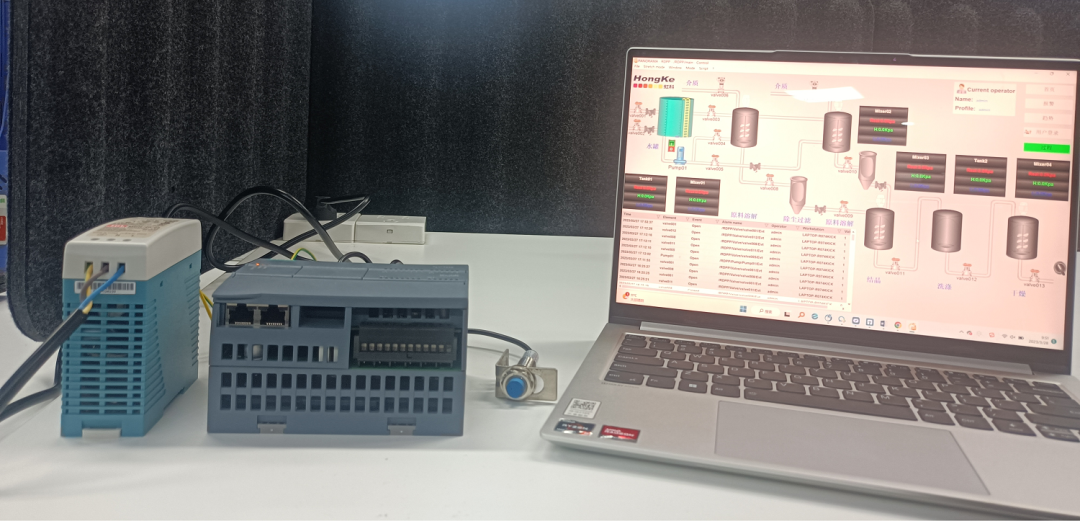

02

工 具

（1）虹科Panorama Studio软件

（2）西门子博途V16软件

（3）西门子S7-1200PLC

（4）直流24V电源

（6）三线制接近开关

03

实 现 步 骤

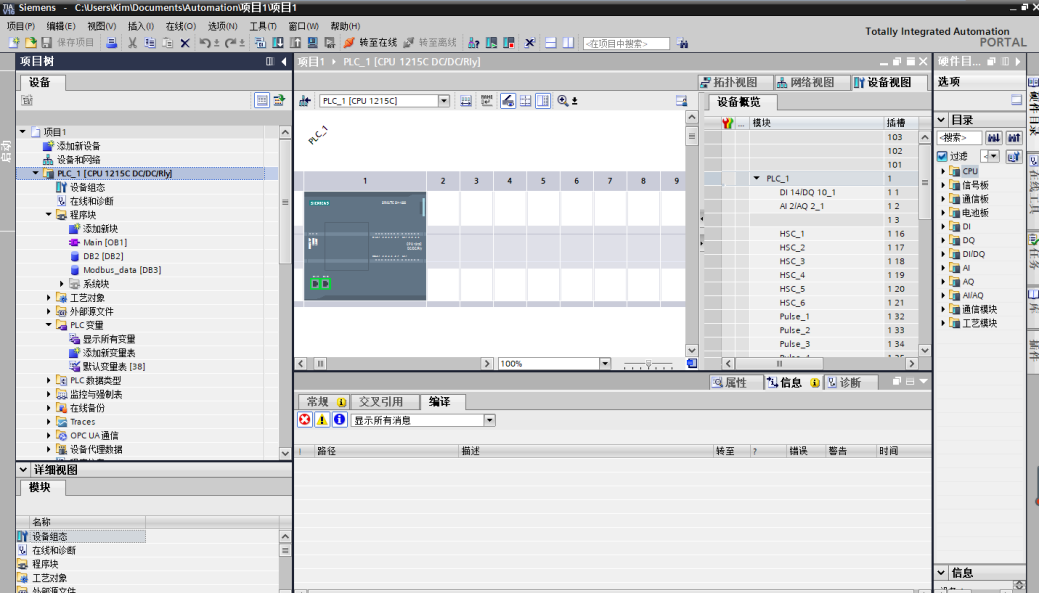

（1）首先在TIA博途V16软件中建立项目，配置硬件和软件程序，CPU型号为1215C。

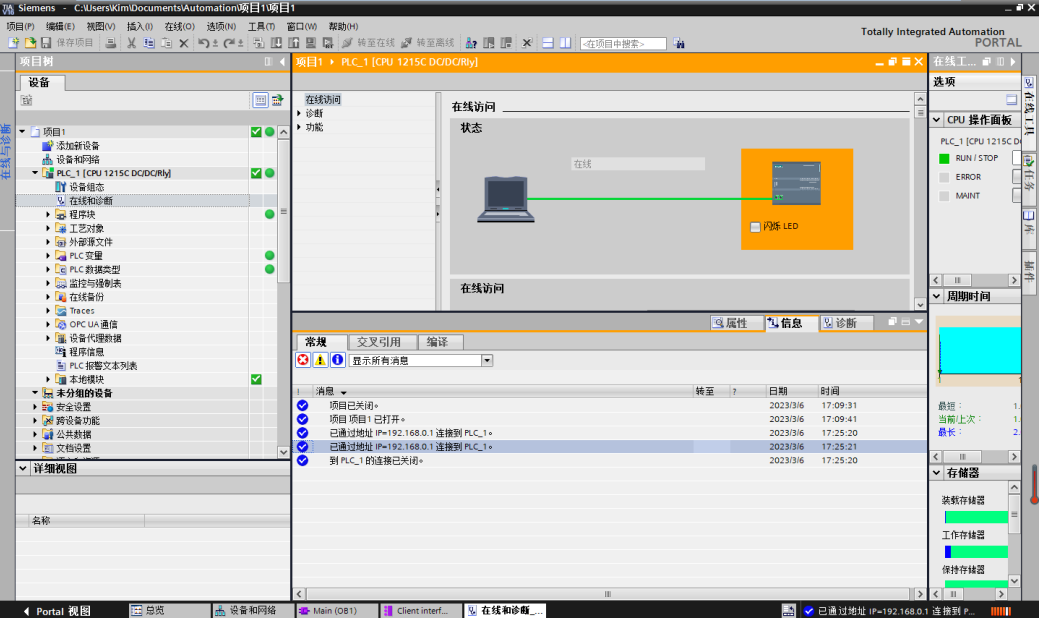

（2）建立博途软件到PLC实体的连接，编译并下载硬件\软件到PLC中。

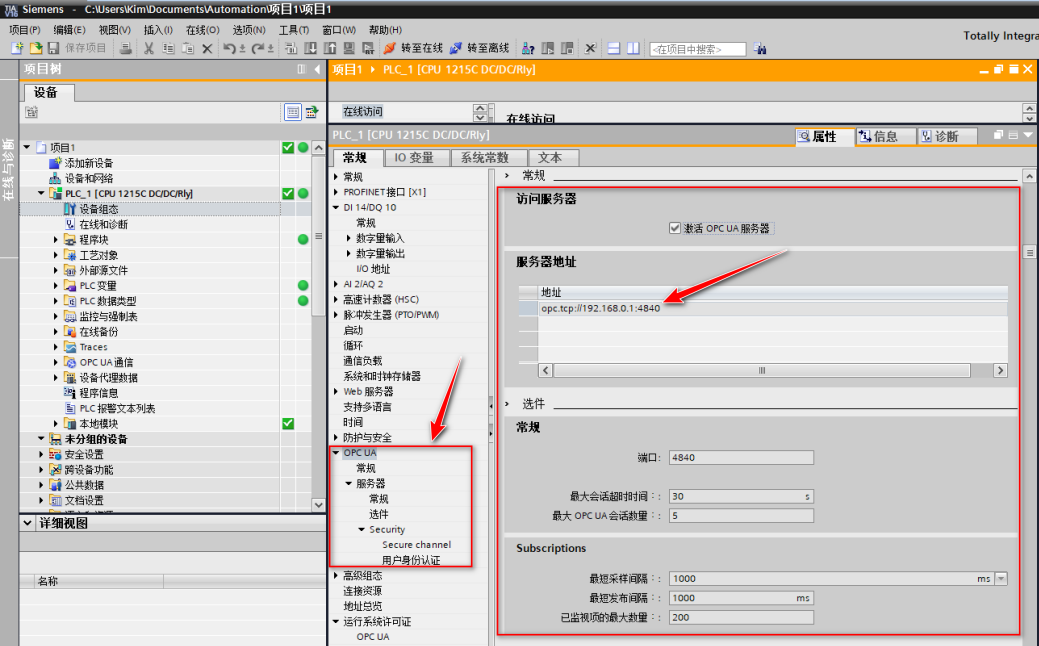

（3）在博途中进行OPC UA的通信配置，激活S7-1200的OPC UA服务器功能后，该OPC UA服务器的地址为图中的：“opc//192.168.0.1:4840”。对服务器相关参数和用户身份验证进行配置。

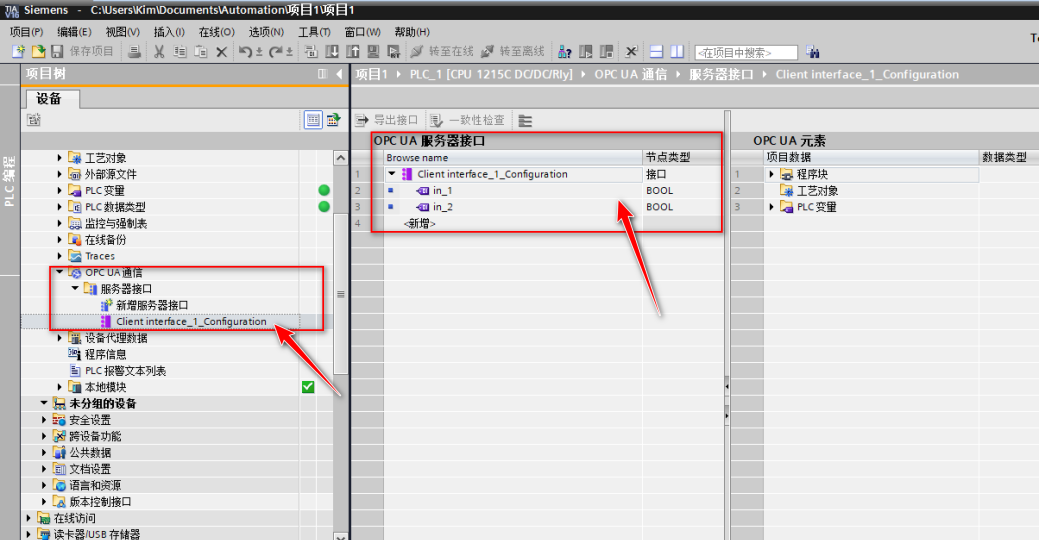

（4）使用“OPC UA 通信”中添加的服务器接口，通过这些服务器接口启用PLC变量后，方可对OPC UA客户端可见。

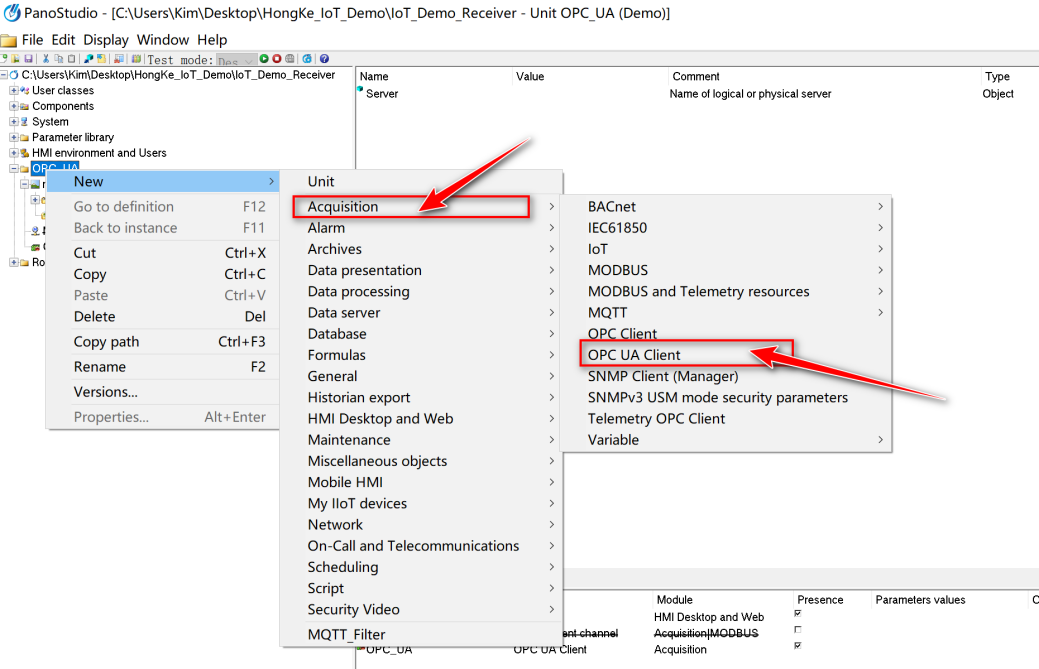

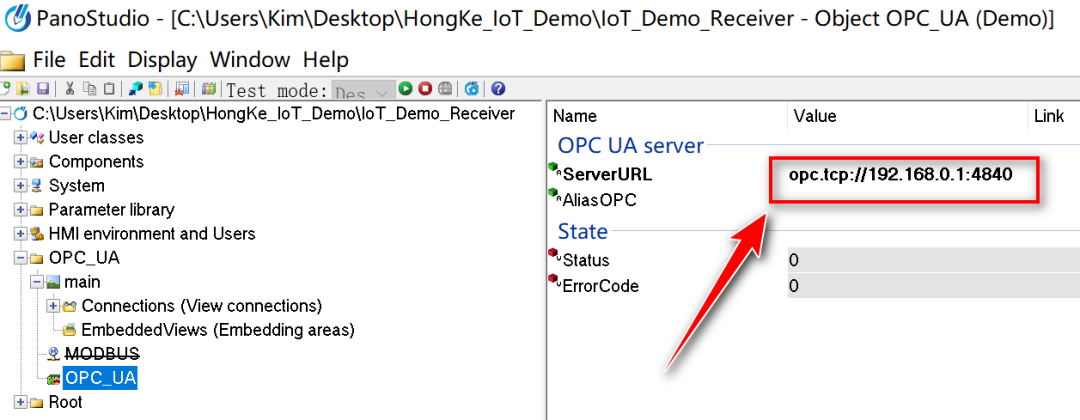

（5）打开虹科Panorama Studio软件，创建项目，建立OPC UA连接。

（6）配置OPC UA 服务器地址和用户验证相关参数。

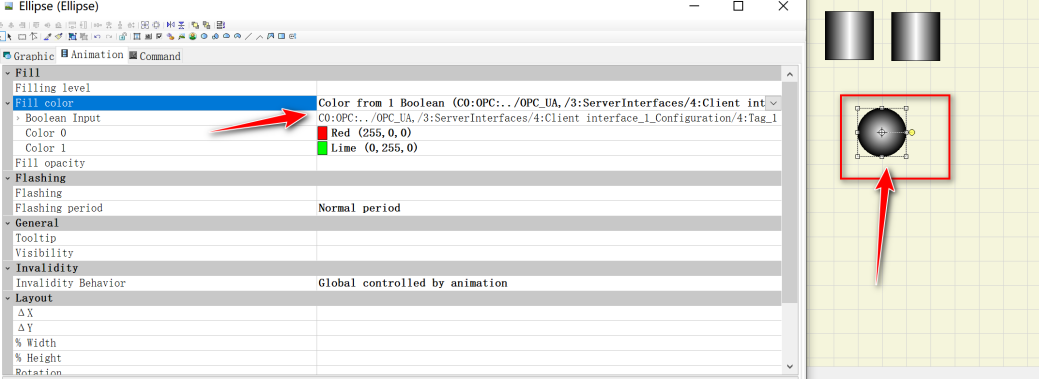

（7）创建HMI画面，配置变量链接，链接到博图软件中“OPC UA 通信”接口的变量。

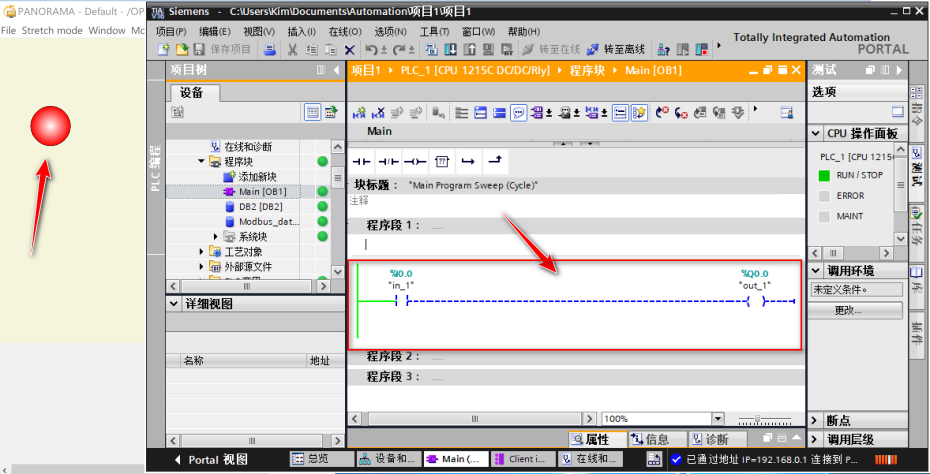

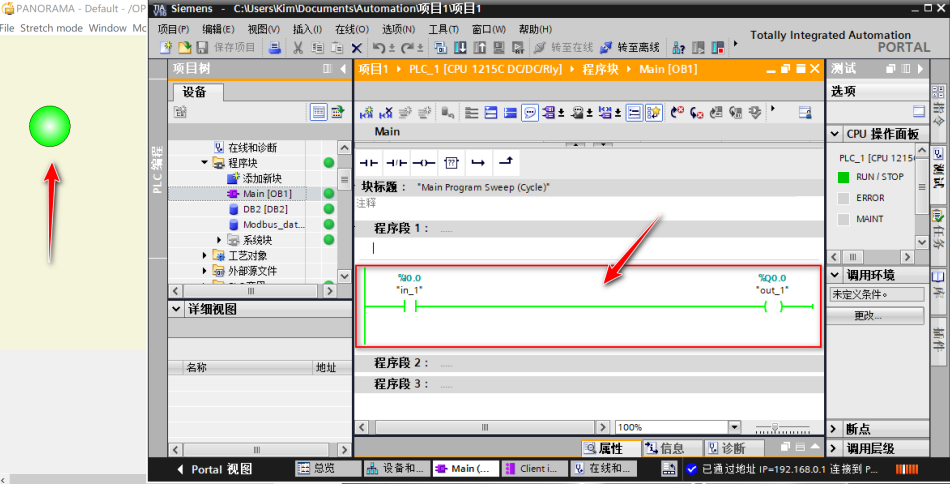

（8）运行Pnaorama应用程序，同时触发传感器，可以在上位机画面中显示当前状态。

04

总 结

SCADA作为承接上层MES和下层自动化设备之间的数据采集系统，是工业互联网不可或缺的一部分。虹科Panorama SCADA能够实现一站式解决方案，可以快速与PLC建立通信连接，实现数据采集与控制，同时也可以根据客户需求定制个性化的人机交互窗口，实现数据可视化。另外，虹科Panorama SCADA也可以与第三方系统或者平台对接，将数据进行转发。
