【深度解析】你知道我们的ePort模块经历了多少刀

致远电子新推出的ePort系列产品从工业控制领域到其它各大领域正逐步被大量广泛使用，那您知道我们的ePort模块经历了多少刀山火海才能交付客户吗？

 ePort系列产品简介

ePort系列集成式RJ45插座模块（点击了解更多）是致远电子推出的一款高集成度、高可靠性产品，旨在简化以太网应用电路设计，降低客户电路开发的复杂度。使用ePort系列产品，不仅可以解决供应链问题和产品设计问题，还因其内部集成PHY芯片以及网络变压器，能够有效地缩小以太网电路的占板面积，其高可靠性更能够让广大用户放心使用。

ePort系列产品可应用在电力监控、工业控制、医疗电子、仪器仪表、石油化工、轨道交通、智能家居等各大领域，且具有以下产品优点：

符合IEEE 802.3/az/u/ab标准；

分立元件模块化，简化电路设计；

采用THT式封装，易于更换；

提高PCB板空间利用率；

外壳材料符合UL94 V-0标准；

具有极低电磁辐射和高的抗电磁干扰性；

高低温特性好，满足工业级产品要求。

 ePort系列产品的高可靠性

ePort系列产品是满足工业级产品的要求，具有高可靠性的产品。对此，致远电子针对其使用环境和性能，相应做了以下的可靠性试验：电磁兼容性、环境适应性和其它可靠性试验。1. 电磁兼容性

针对电磁兼容性，根据符合工业级产品的标准，相应做了静电放电抗扰度试验、电快速瞬变脉冲群抗扰度试验、雷击（浪涌）抗扰度试验、射频场感应的传导骚扰抗扰度试验、辐射骚扰试验等。

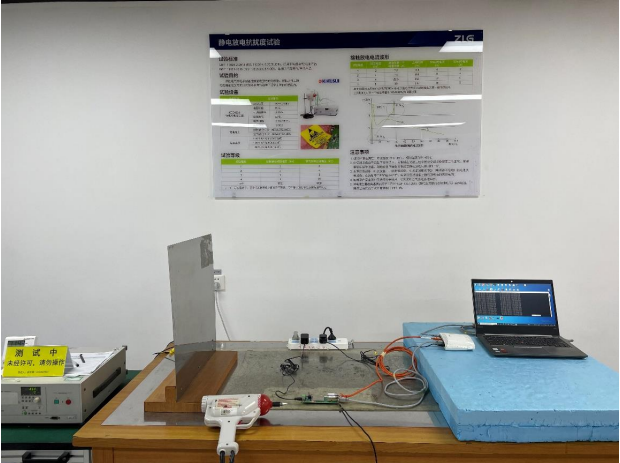

静电放电抗扰度试验

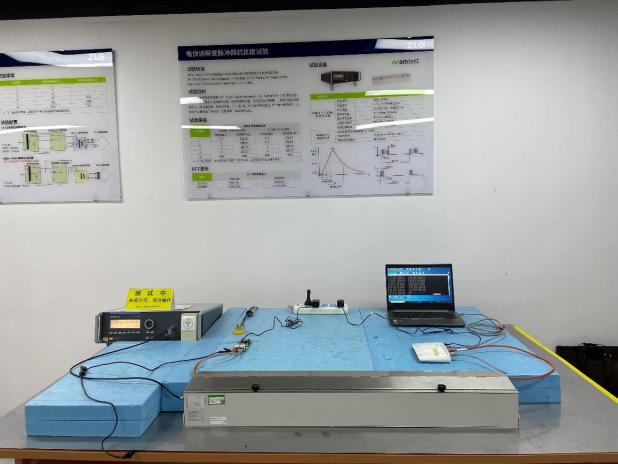

电快速瞬变脉冲群抗扰度试验

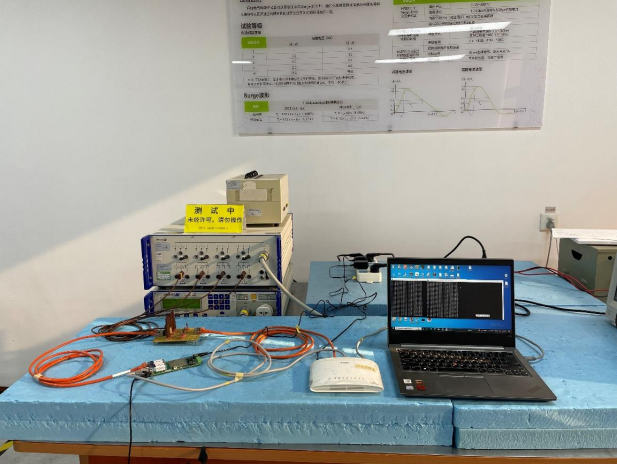

雷击（浪涌）抗扰度试验

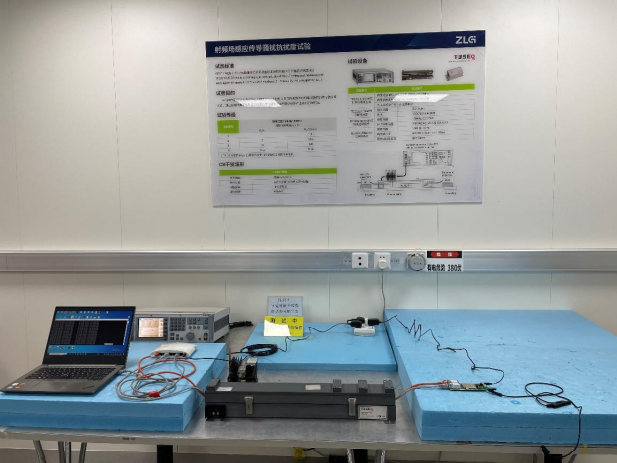

射频场感应的传导骚扰抗扰度试验

辐射骚扰试验

通过相关试验，我们得到以下相应的测试结果：

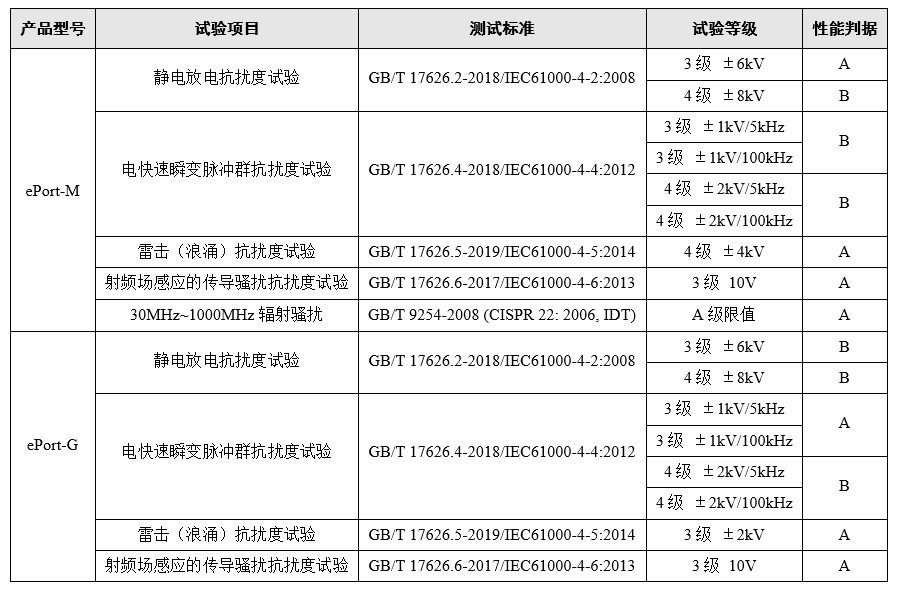

图1 电磁兼容性通过试验等级2. 环境适应性

针对环境适应性，根据符合工业级产品的标准，相应做了低温启动与运行试验、高温启动与运行试验、温度变化试验和恒定温湿试验等。

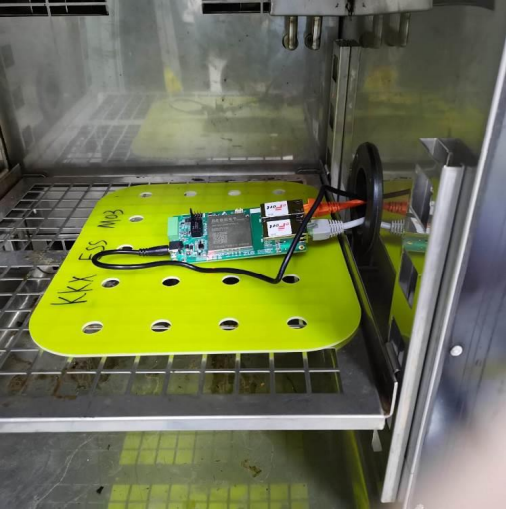

图2环境试验

通过相关试验，我们得到以下相应的测试结果：

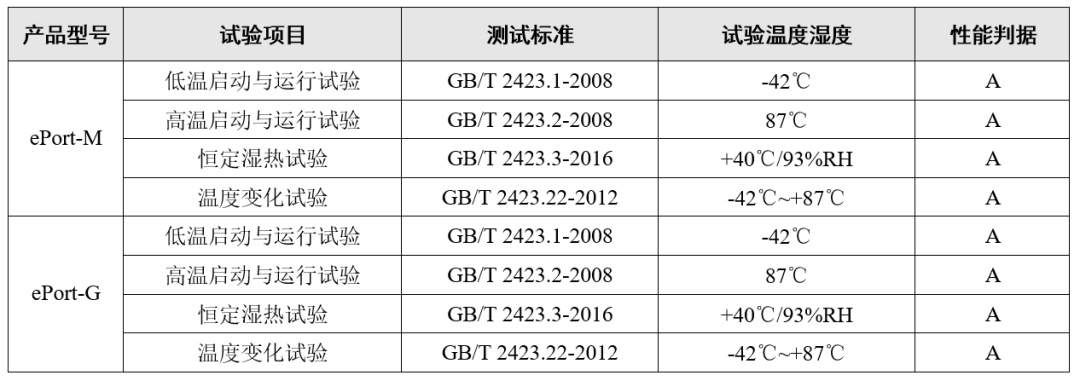

图3环境适应性通过试验等级

更多ePort模块产品详情资料：https://www.zlg.cn/ethernet/down/down/id/307.html

 ePort系列产品应用案例

ePort系列产品模块，一经推出后，其它各大产品都在广泛使用。包括有工控单板、医疗主板、EtherCAT主站控制器等等。基于采用致远电子M6Y2C（A7处理器）工业控制核心板的工控单板EPC6Y2C-LI，使用了2个ePort-M产品模块：

图4EPC6Y2C-LI工控单板基于采用M1126（四核32位A7处理器）AI核心板的工控单板EPC1126-LI，使用了1个ePort-G产品模块：

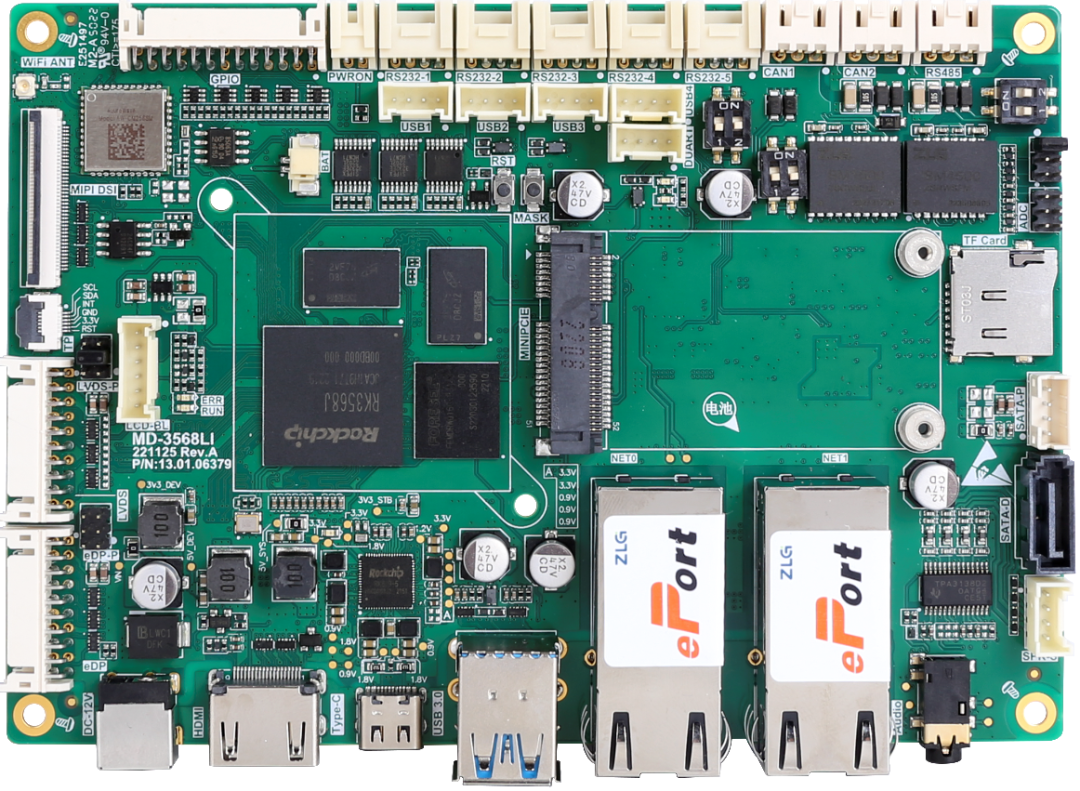

图5EPC1126-LI工控单板基于采用RK3568（四核64位A55高性能处理器）的医疗主板，使用了1个ePort-M和1个ePort-G产品模块：图6RK3568医疗主板

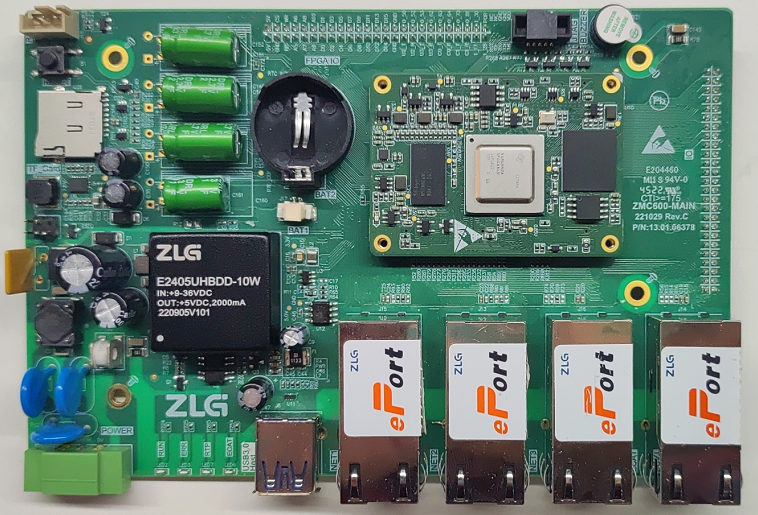

基于采用双核64位A53和四核R5F异构处理器的EtherCAT主站控制器ZMC600E，使用了2个ePort-M和2个ePort-G产品模块：

图7ZMC600E控制器
