新品 | iMOTION™ 电机驱动控制和功率板应用设计套

新品

EVAL-M7-D111T

iMOTION模块化应用设计套件（MADK）系列中，新推出的iMOTION驱动器（带电机控制器和功率器件驱动器），其带先进的运动控制引擎（MCE），能够实现最先进的无传感器（FOC），而不再需要编程。

EVAL-M7-D111T是用于iMOTION模块化应用设计套件（MADK）平台的控制板。它采用IMD111T-6F040 iMOTION Driver，即iMOTION驱动器（带电机控制器和功率器件驱动器），该驱动器带先进的运动控制引擎（MCE），能够实现最先进的无传感器（FOC），而不再需要编程。

IMD111T-6F040是iMOTION IMD110系列的一部分。它将iMOTION电机控制与一个三相栅驱动器结合起来，用于控制PMSM（BLDC）电机的控制。

该控制板与越来越多带M7接口的iMOTION MADK功率板一起，形成了各种不同电压和功率的三相变频器方案。

产品特点

经过大量实际系统产品验证的运动控制引擎（MCE）

单一Shunt电流采样或桥臂电流采样，无传感器FOC控制

电隔离的板载调试接口

集成保护功能

类似于小型虚拟机的集成脚本引擎

应用价值

使用MCEWizard和MCEDesigner工具轻松实现电机参数设置和调整

快速上市——电机控制功能不需要编程

各种不同电压和功率iMOTION MADK功率板，M7平台接口

高度灵活性电机控制系统功能配置和控制精调

应用领域

电机控制和驱动

电动工具

压缩机驱动

住宅空调——电机、系统控制和监测

洗衣机和烘干机电机控制——更安静的系统

原理框图

评估板

lowres-EVAL-M7-HVIGBT-INV

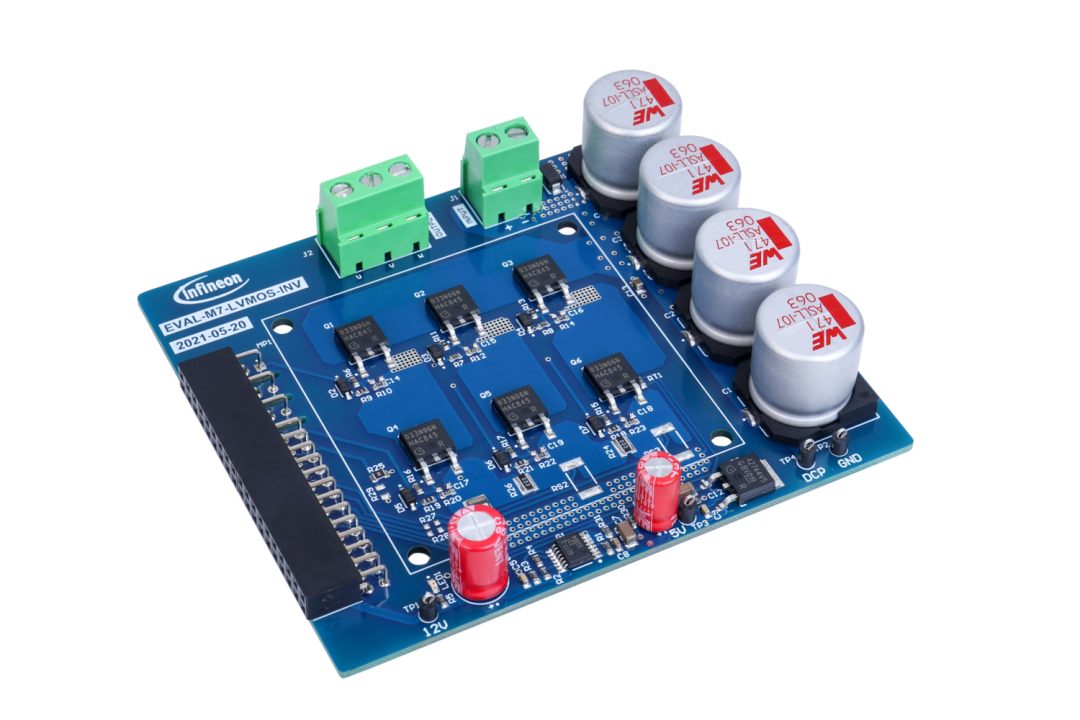

lowres-EVAL-M7-LVMOS-INV
