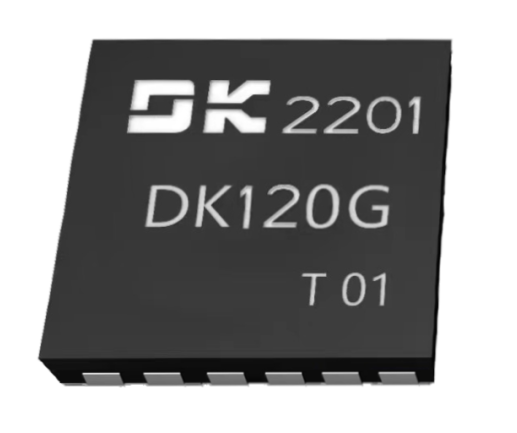

DK120GA是一款合封氮化镓功率器件的有源箝位反激AC-DC功率转换芯片。它具有超高集成度，内置有源箝位拓扑所需的两颗GaN HEMT功率管，逻辑控制电路和半桥驱动电路，是目前业内唯一一款一体式合封氮化镓有源箝位反激功率转换芯片。

上管采用400mΩ GaN功率管，下管采用260mΩ GaN功率管，最大开关频率可达500KHz。专利的上管电流关断控制技术保证了上管在最小电流时关断，同时此电流可以实现下管的ZVS开通。DK120GA支持120W以内应用设计，特别适用于目前高功率密度PD快充应用。采用DK120GA设计的方案外围电路非常简单，调试难度很低，综合成本远低于目前市场上欧美厂商的有源箝位方案。

一

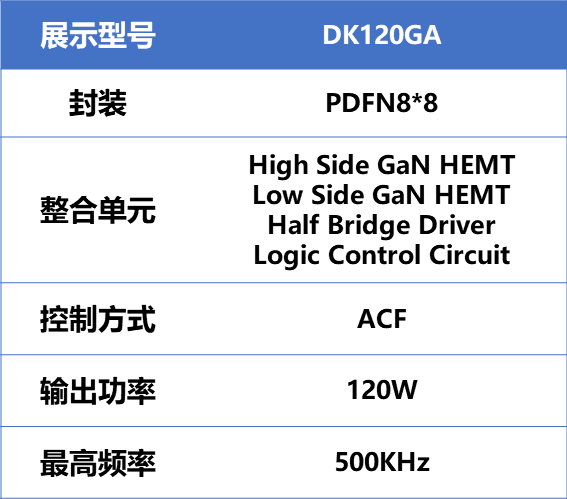

DK120GA 芯片介绍

业内唯一的单芯片ACF整合方案！

1

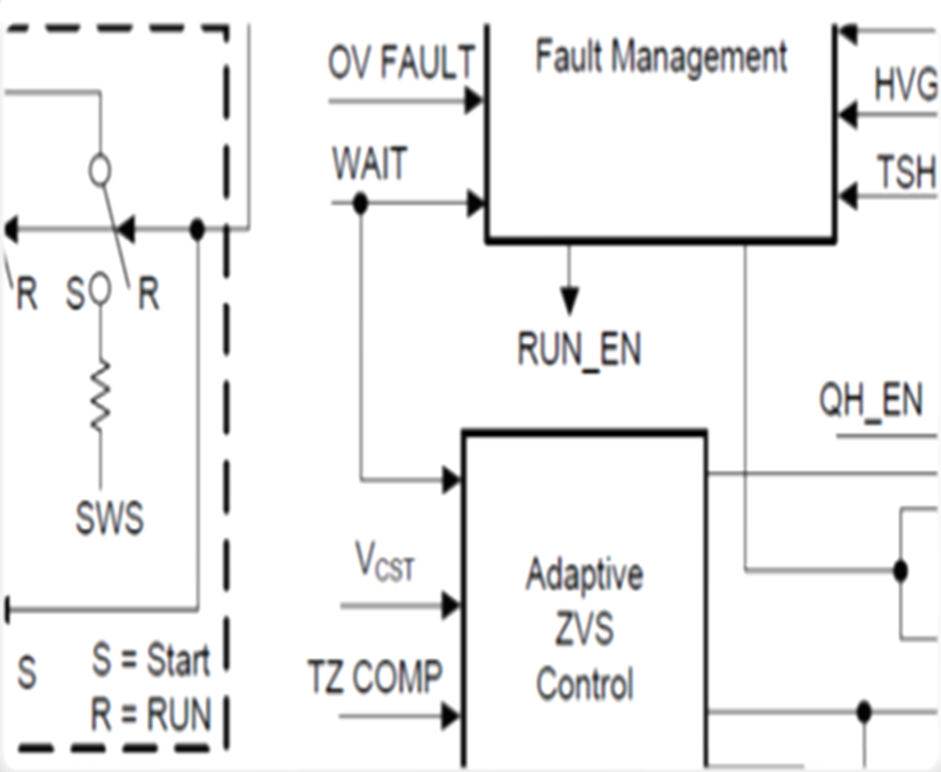

Logic and Control

2

High side GaN HEMT

3

Half Bridge Driver

4

Low side GaN HEMT

二

DK120GA关键特性展示

DK120GA脚位图

1

控制方式

•专利的上管自适应关断技术，以实现最小负电流关断，同时该电流足够抽走下管的Coss电荷，实现下管的ZVS导通；

•峰值电流控制模式；

•上管轻载模式下自适应开通/关断，提高轻载效率；

•死区时间自适应；

2

外围元件

•合封两颗GaN MOSFET，半桥驱动及逻辑控制电路；

•外围极其简单；

•无需外部补偿电路；

3

功能完善

•自带高压启动；

•自带X2电容放电，Brown in/out，输出OVP等保护功能；

三

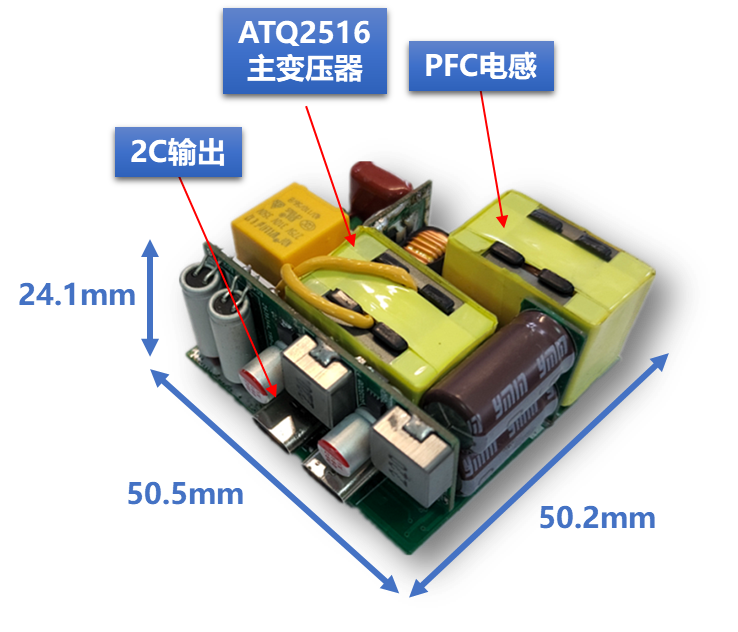

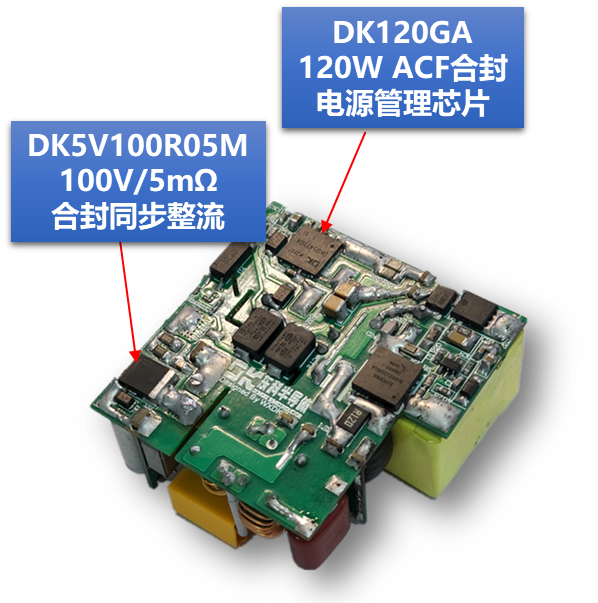

120W ACF EVB 展示

一

基本原理图

与市面上友商的ACF方案相比，极大简化了外围设计，降低了调试难度，缩短了方案设计周期

二

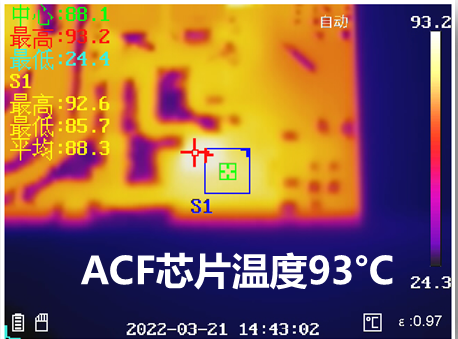

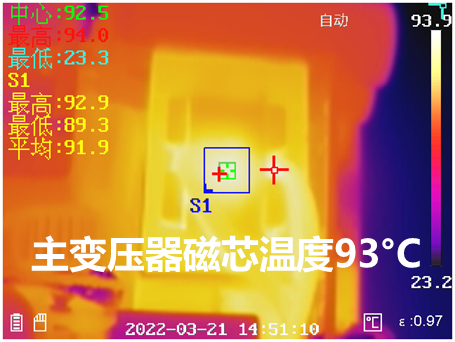

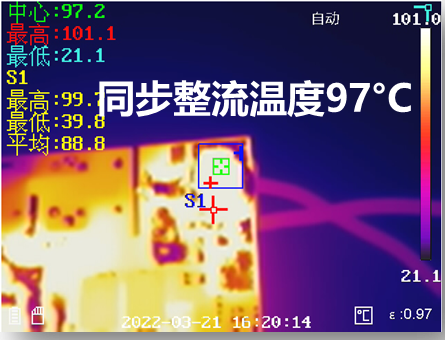

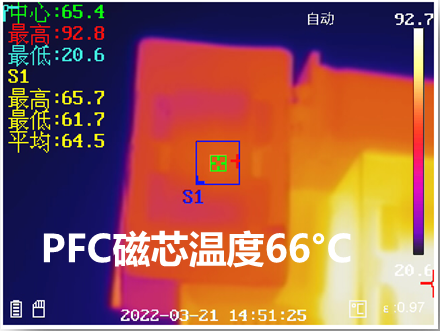

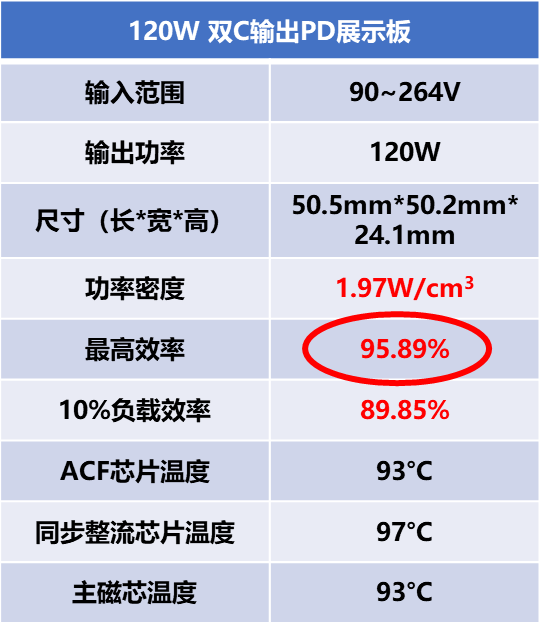

展示板效率与温升

三

方案成本对比优势

120W PD ACF方案 VS LLC方案

•AC-DC功率级电路异常简单

•外围元器件少，调试轻松

•成本省去了LLC谐振电容，谐振电感

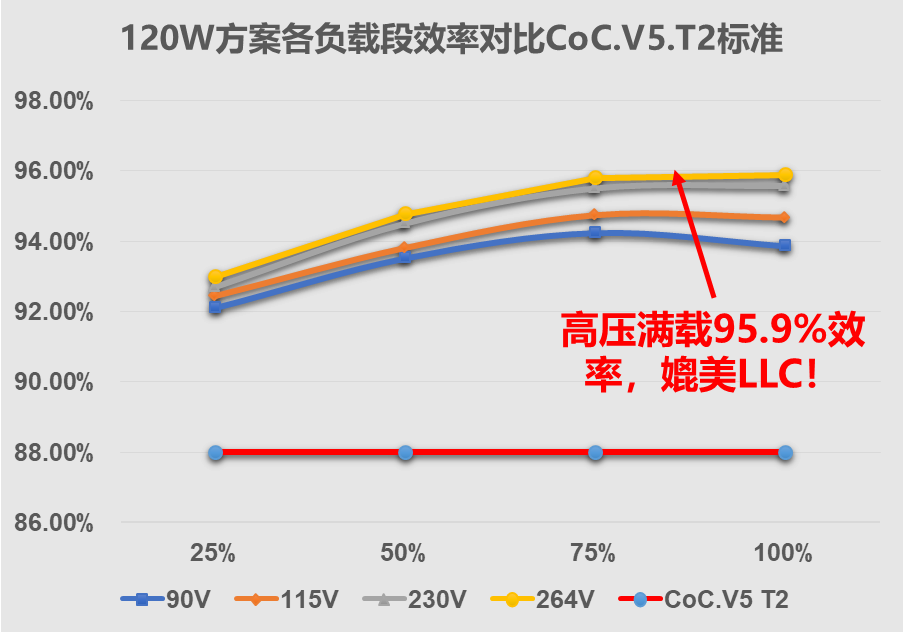

•效率非常接近主流的LLC方案

•功率密度进一步上升

如需了解详情或申请样板使用，欢迎发送邮件至：david@wxdkpower.cn，或点击公众号菜单栏“联系我们--申请样品”。
