移通创联ModbusTCP转Profinet网关连接组态王服务器配

本案例是Modbus TCP转profinet网关连接西门子PLC的配置案例用到的设备为西门子1200PLC一台，ModbusTCP转Profinet设备YT-PN-01网关一个，PC一台。
工具/原料

• 移通创联ModbusTCP转Profinet设备YT-PN-01
• 西门子s7-1200


产品简介：

1，YT-PN-01网关能够实现MODBUS

接口

仪表、

变频

器、综保、软启动器等设备接入到S71500、S71200、CPU315-2PN/DP、S7400等PROFINET网络系统，是串口PROFINET网关的一种。

2，Modbus TCP转Profinet网关在 ProfiNet 一侧为 ProfiNet 从站，在串口一侧物理接口有RS-485或-232两种，支持MODBUS/RTU主站或从站。

3，MODBUS转PROFINET网关在MODBUS一侧做主站时，可用于一对多集成MODBUS/485从站设备，或一对一集成MODBUS/232设备，形成MODBUS子网连接到PROFINET，实现PROFINET控制器

监控

MODBUS设备的技术要求。

配置方法：

打开博图，新建项目并添加gsd文件。

建立Profinet连接，设定ModbusTCP转Profinet设备YT-PN-01网关的IP地址和设备名称，IP要和ModbusTCP转Profinet设备YT-PN-01网关保持在同一网段。

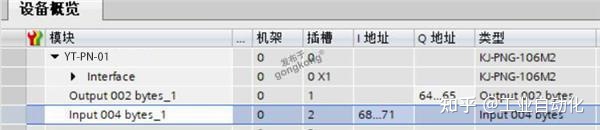

进入设备视图选择输入输出的总数据长度，本例为输出2字节（1个寄存器）输入4字节

（两个寄存器）

从右侧硬件目录中添加所选长度

下载配置到PLC

打开ModbusTCP转Profinet设备YT-PN-01网关配置软件进行modbu

S参数

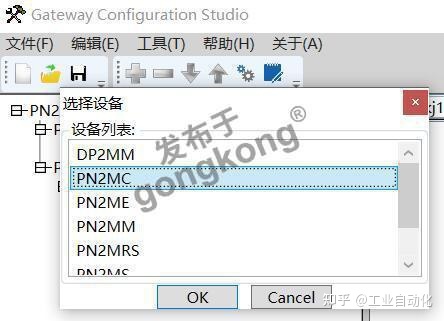

配置，点击红圈中的新建，选择PN2MC

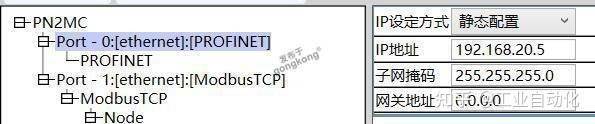

设置ModbusTCP转Profinet设备YT-PN-01网关的IP地址和设备名称，要和PLC组态保持一致

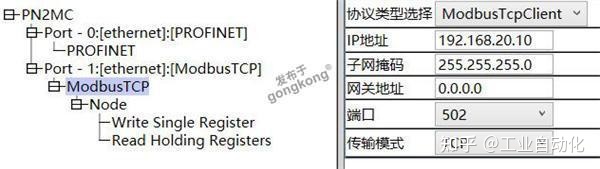

设置Modbus Tcp的本地端口IP，和组态王保持在同一网段不同IP即可

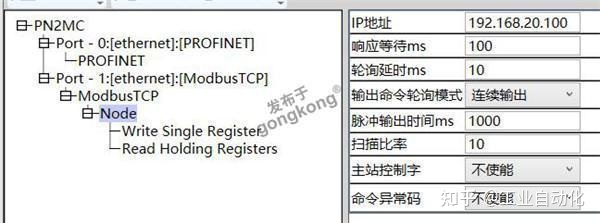

在Modbus TCP上右键点击插入，在下级NODE中填写从站服务器的IP

注意：响应等待代表等待从站响应的最长等待时间。

轮询延时代表从站响应后间隔多久再发送下一条

命令

。

配置组态王，设定Modbus服务器参数。

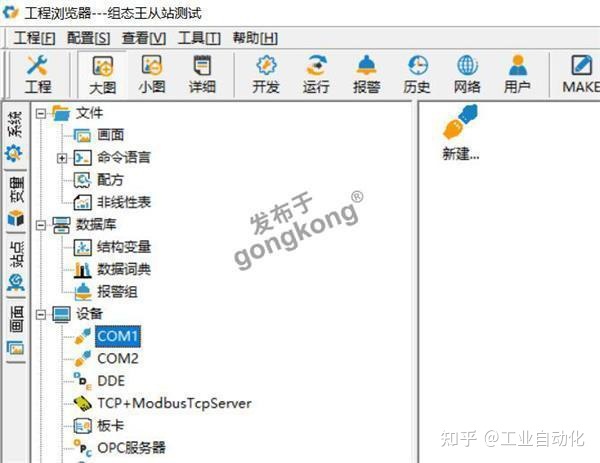

新建项目点击COM1右边的新建设定TCP参数。在设备驱动中的莫迪康中找到ModbusTCP Server下面的TCP单击下一步。

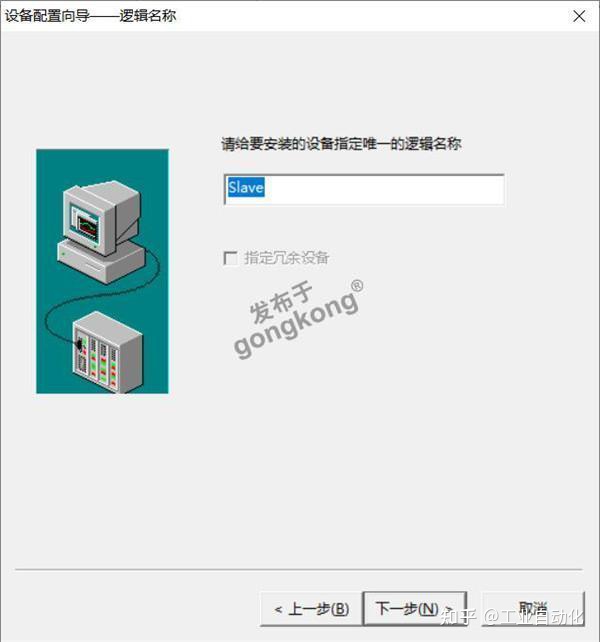

起一个连接设备的名字，单击下一步

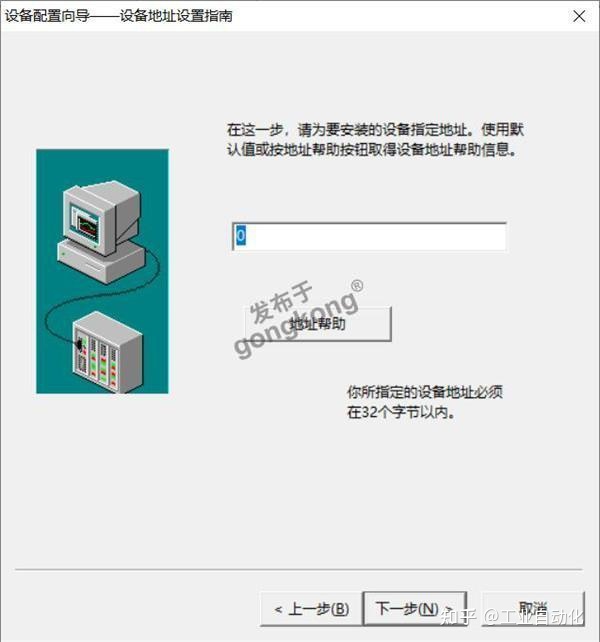

输入服务器的IP地址，因为是组态王做从站所以填写0即可

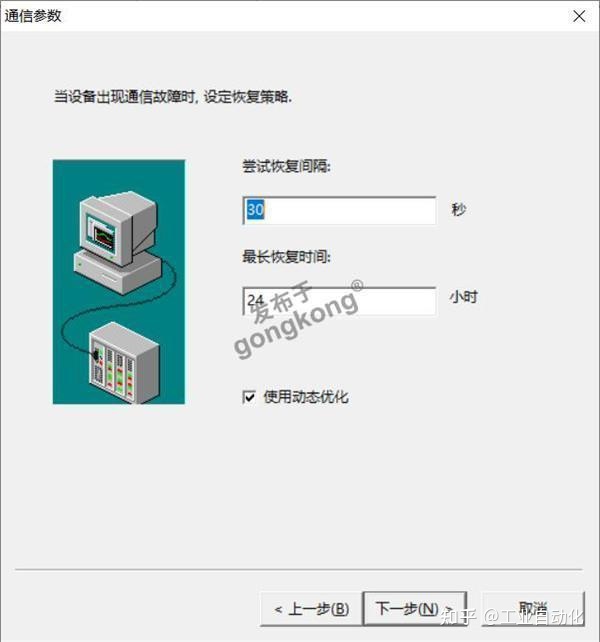

重新连接参数默认即可，直接单机下一步完成设置。

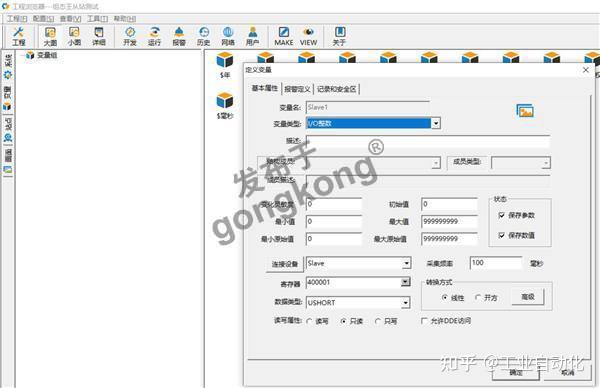

在变量选项中点击新建，命名为Slave1设置变量类型为

I/O

整数，连接设备选择刚才设置的Slave寄存器地址设置为40000区中的1，因为组态王中起始地址从1开始，所以对应ModbusTCP转Profinet设备YT-PN-01网关的地址为0

数据类型选择USHORT采集

频率

为100ms，同样新建变量Slave2,地址为400002，对应ModbusTCP转Profinet设备YT-PN-01网关地址1，读写属性用03功能码的话可设置为读写。

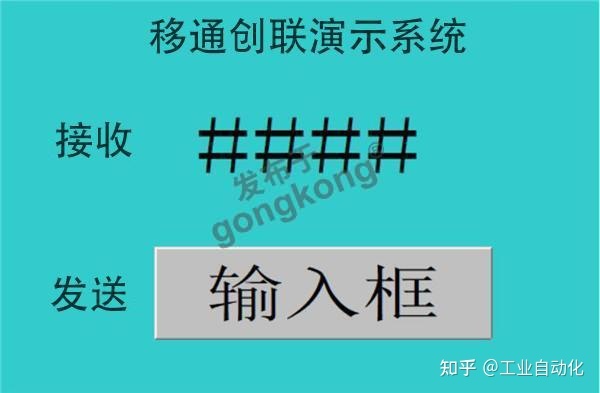

单机画面，新建一个视图界面。

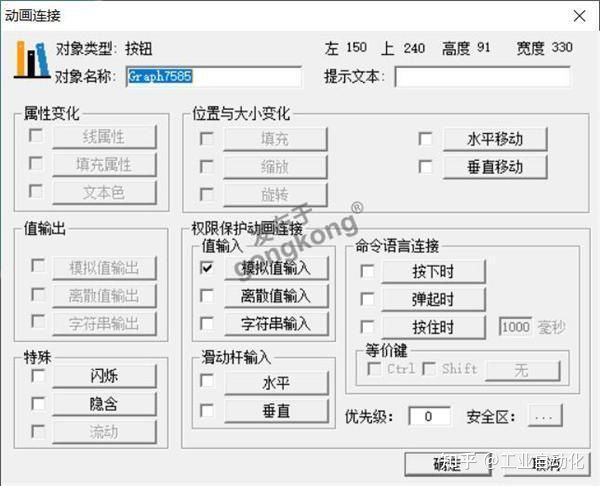

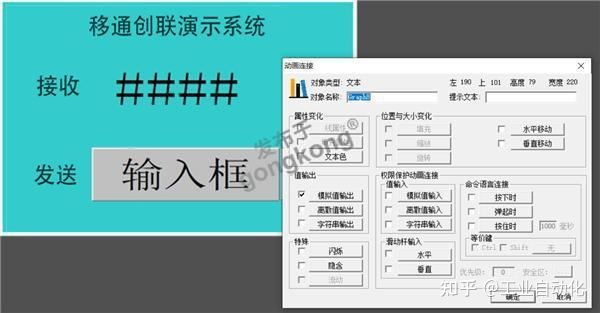

双击####的显示区域，设置连接。

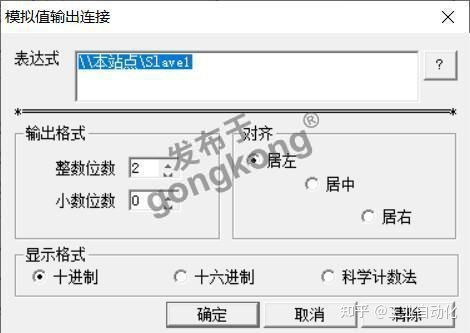

选择模拟值输出，表示用来显示PLC的Q地址发送的数据。表达式处点击问号选择Slave1的链接（等于寄存器地址为0）

输入框处同样双击，表示用来向PLC的I址发送数据

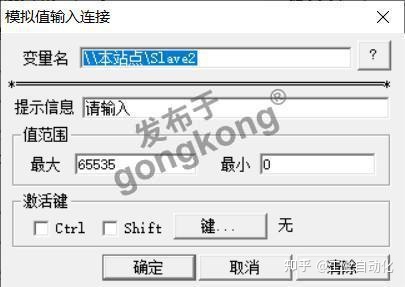

在问号处选择Slave2（对应寄存器地址为1）

保存后运行系统。

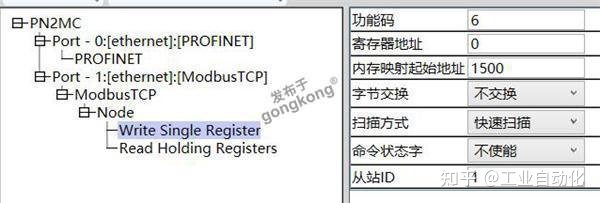

设置写单寄存器（06H功能码）对地址0（对应组态王400001的地址）

读保持寄存器（03功能码）读取数量两个，（对应组态王地址400001，400002）

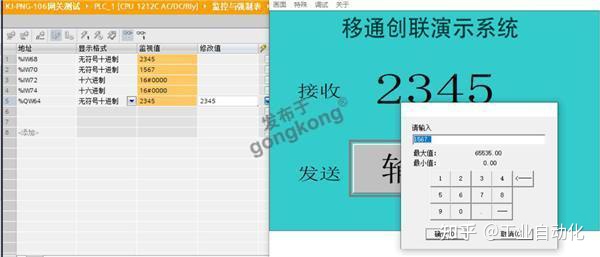

下载后用博图监控。
