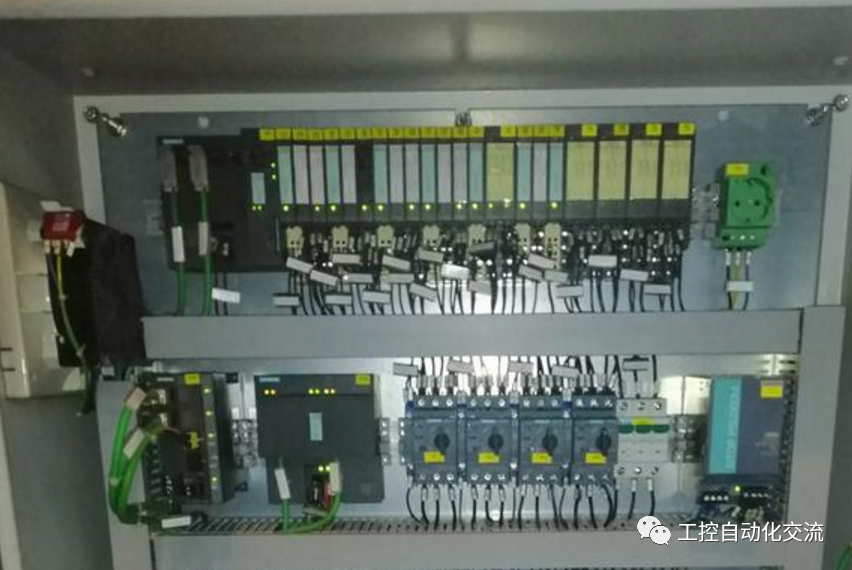

plc输入输出的运行原理

plc输入端24v. 说明plc输入是PNP输入，要知道怎么接线必须知道plc输入输出的运行原理。

24v输入，所以公共端为0v这样plc在输入端会构成一个闭合回路。产生电流。使发光二极管发光。plc内部光敏二极管检测到发光二极管的信号。会发出一个脉冲寄存在输入映像区，plc从输入映像区采集输入信号。

输入端的24v电源可以使用plc本身转化成的24v电也可以使用外部提供的24v电，并且必须构成回路。

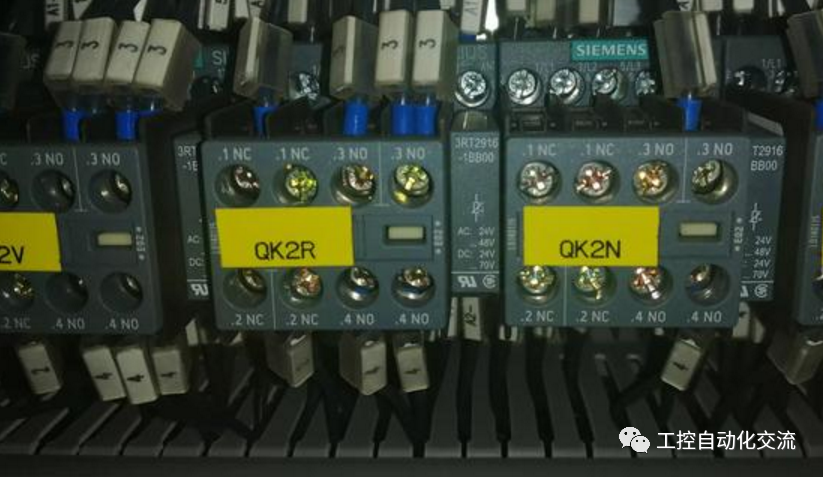

输出是220v所以此plc的输出模式必须是继电器或者晶闸管模式。不能为晶体管，因为晶体管只能输出直流电。

外部提供电源构成回路，因为交流电不分方向所以如果输出为火线那么公共点则与火相连，如果输出为零线公共点与零线相连，输出接入负载为220v交流电中，220v电源可以从外部引入。
