转换指令是一种数据格式转换成另外一种格式进行存储，例如，要让一个整型数据和双整型数据进行算术运算，一般要讲整型数据转换成双整型数据。
(1)转换值指令(CONV)

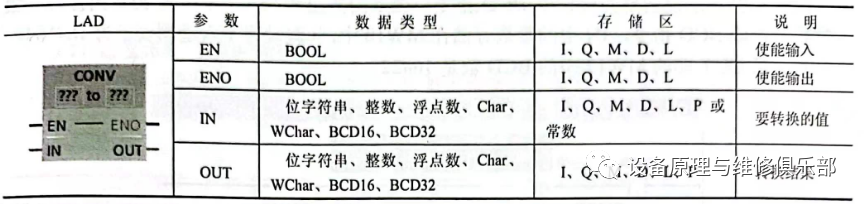

“转换值”指令将读取参数IN的内容，并根据指令框中选择的数据类型对其进行转换。转换值存储在输出OUT中，转换值指令应用十分灵活。转换值指令(CONVERT)和参数见图1。
图1
从指令框的“？>”下拉列表中选择该指令的数据类型。
1)BCD转换成整数

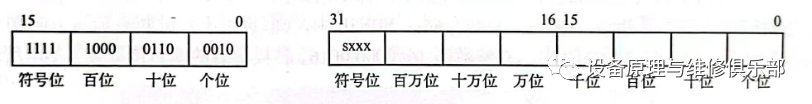

①BCD码的格式BCD码是比较有用的，3位格式如图2所示：
图2
二进制的0～3位是个位，4～7位是十位，8～11位是百位，12～15位是符号位。7位格式如图4-103所示，二进制的0～3位是个位，4～7位是十位，8～11位是百位，12～15位是千位，16～19位是万位，20～23位是十万位，24～27位是百万位，28～31位是符号位。
②BCD转换成整数
BCD转换成整数指令是将IN指定的内容以BCD码二-十进制格式读出，并将其转换为整数格式，输出到OUT端。如果IN端指定的内容超出BCD码的范围(例如4位二进制数出现1010～1111的几种组合)，则执行指令时将会发生错误，使CPU进入 STOP方式。

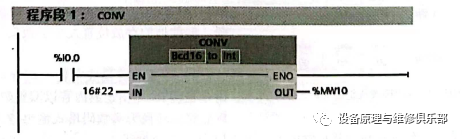

用一个例子来说明BCD转换成整数指令，梯形图如图3所示：
图3
当10.0闭合时，激活BCD转换成整数指令，IN中的BCD数用十六进制表示为16#22(就是十进制的22)，转换完成后OUT端的MW10中的整数的十六进制是16#16。
