矽力杰全集成15A全桥电机驱动器方案

当前，新能源汽车已经成为全球汽车产业发展的重点，我国新能源汽车产业也在政策支持下迎来新的发展和机遇，新一轮的汽车产业发展风暴正逐渐形成。为了迎接绿色革新，电机控制领域正快速发展更高效的电机驱动器。

矽力杰全集成15A H桥驱动方案

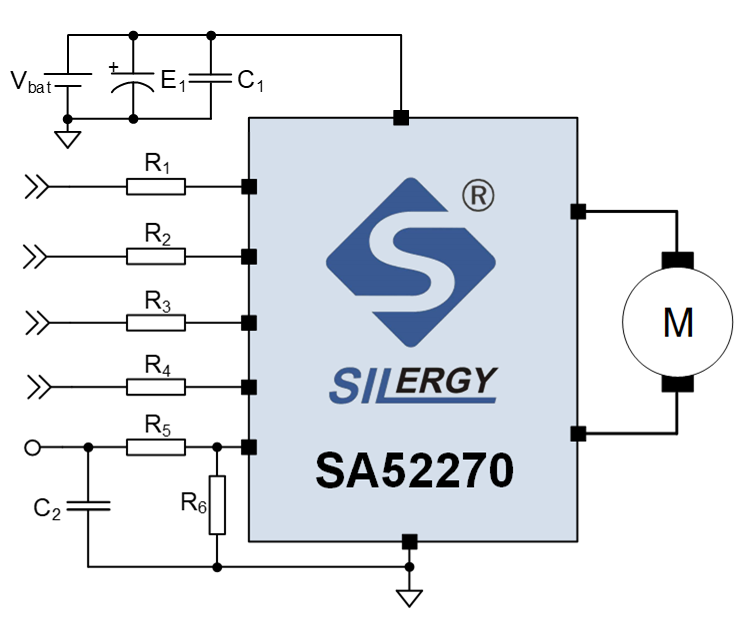

矽力杰SA52270是一款用于车身控制模块的15A全桥电机驱动器。高度集成的H桥驱动模块由内含逻辑控制、门驱动和功能保护的两个半桥组成。通过PWM控制，集成上管电流采样功能，具有全面的保护以及故障诊断功能。

SA52270

15A H桥马达驱动

◆  输入电压: 5-38V

◆  输出电流: 15A

◆  具有防直通保护

◆  上管电流采样功能

◆  集成欠压锁定、热关断、过压钳位保护、输出短路保护

◆  低功耗待机模式

◆  PWM工作模式

◆  输出电流检测

◆  具有故障诊断功能

◆  紧凑型封装: SOP16

◆  符合AEC-Q100 Grade 1标准

典型应用场景

矽力杰SA52270可根据不同的应用场景提供多种可选择典型应用电路。

1

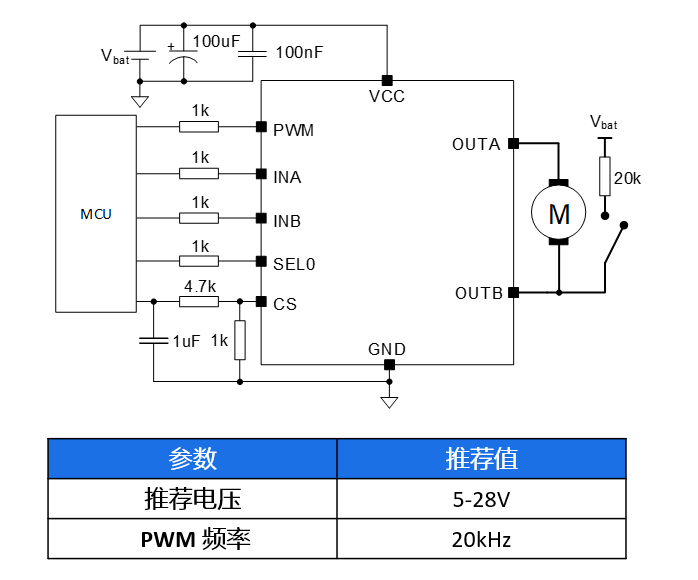

直流有刷电机驱动

SA52270全桥直接驱动直流有刷电机，主要应用于汽车门锁，智能拉手等直流有刷电机驱动场景。

SA52270应用于直流有刷电机时有四种常用工作模式：

◆模式1 电机正转：OUTA上管及OUTB下管导通，电机正转，CS反馈电机正向电流；

◆模式2 电机刹车：OUTA下管及OUTB下管导通，电机刹车；

◆模式3 电机反转：OUTA下管及OUTB上管导通，电机反转，CS反馈电机反向电流；

◆模式4 电机刹车：OUTA下管及OUTB下管导通，电机刹车。

上述四种工作模式为汽车电子门锁等应用的自动落锁与解锁功能提供了完整的直流有刷电机方案。

2

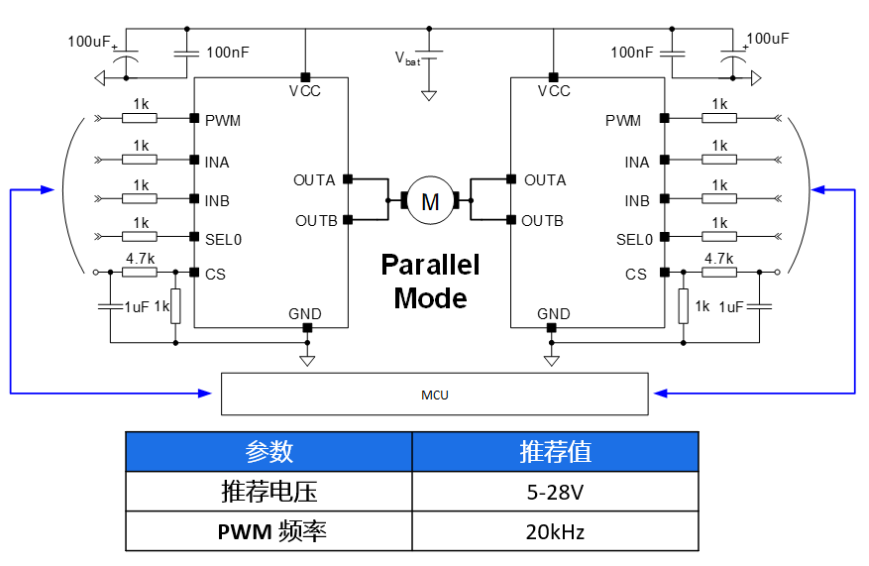

大电流直流有刷电机驱动

两个H桥并联，可驱动大电流电机，主要应用于大电流的直流有刷电机驱动应用。

3

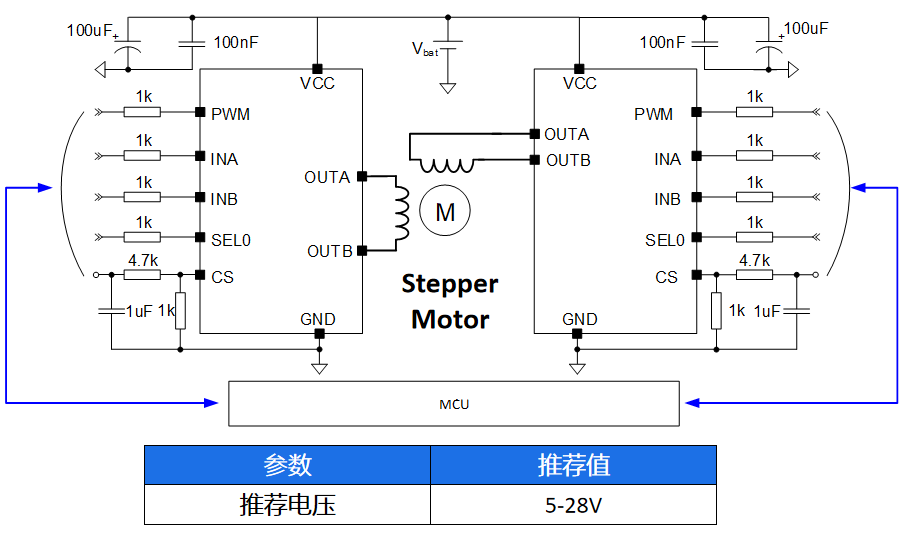

步进电机驱动

两个全桥可驱动两相步进电机，主要应用于TMS汽车热管理系统阀门驱动中的步进电机应用模块。

矽力杰长期坚持对汽车芯片研发的高度投入，产品方案支持广泛的汽车应用，从动力总成、车身、远程信息到信息娱乐，矽力杰均有完整的芯片解决方案和产品布局。矽力杰始终致力于推动未来汽车电动化、智能化、网联化，助力新能源汽车产业全面升级。
