一文解析气液增压的结构原理

气液增压一般用在需要小空间又要大出力，同时又不想配置油压系统的场合。
其动作原理是将气压源转换成高能量的油压出力。
可应用在对工件进行压入、烙印、成型、冲孔、铆合、剪裁、矫直、压花、熔接、测试等功能。
具有油压的高出力特性，又不产生高温及噪音缺点，比油压系统更经济、安全、清洁及高效率。
常见的气液增压产品主要有两种，分别是增压器和增压缸。

1流体增压原理

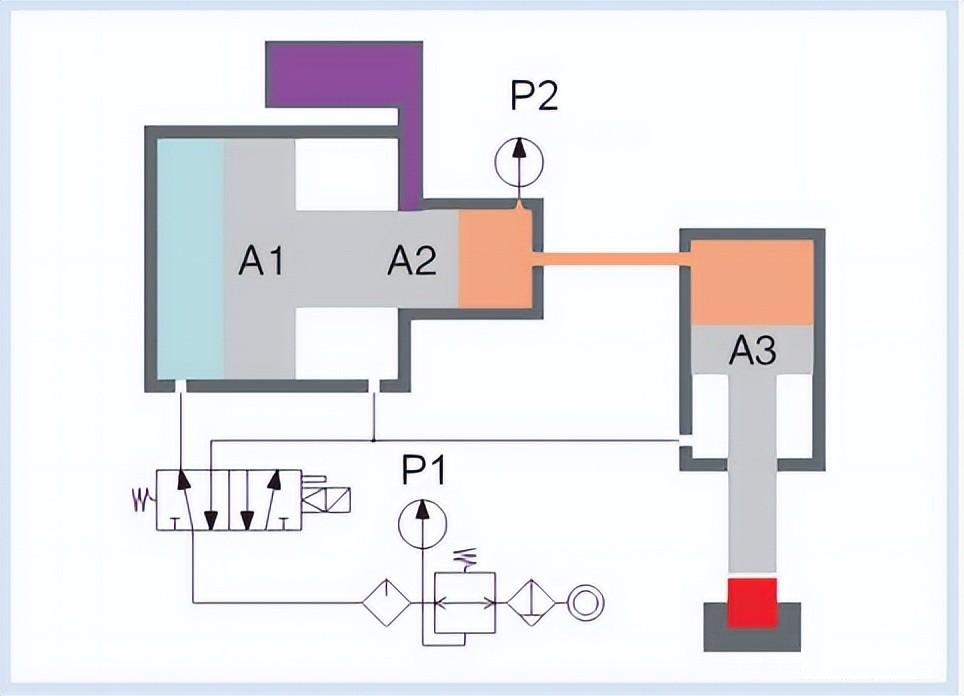

利用低压供应源（压缩空气）的压力P1，推动大面积活塞A1，再由小面积活塞A2推动另一端液压油，输出高压力P2。   在增压器的原理基础上搭配油缸，即可得到一组气液增压设备（如下图）。
P2=A1/A2xP1
公式中A1/A2为增压倍数，称为增压比。

2增压器

增压器将低压的气源转换成高压的油压，再通过油管连接到油缸。 增压器分为直压式增压器、预压式增压器。
直压式增压器适用于高出力，行程短的压缸使用。
预压式增压器用于压缸行程长时。

直压式增压器

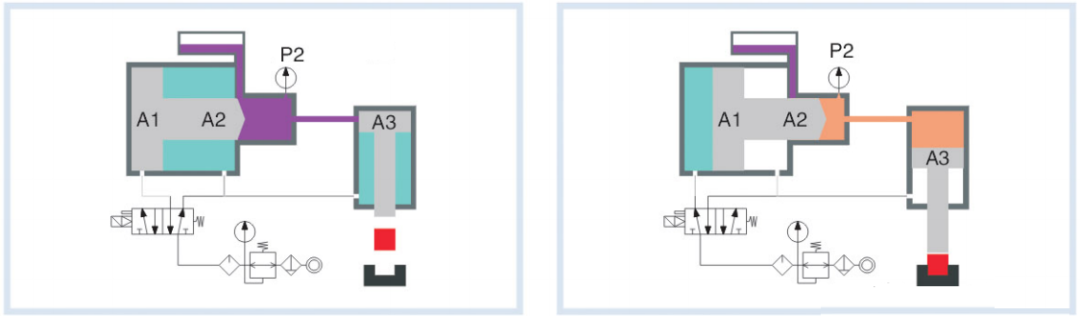

电磁阀断电，增压器和油压缸在复位位置。（下左图）
电磁阀通电，增压器和油压缸动作，冲压工件。（下右图）

预压式增压器

电磁阀2通电，空油转换筒以气压1比1转换油压移动工作压缸，走预压行程。
电磁阀1通电，待接近工件时以增压器高压油压对工件作冲压。
电磁阀1,2切断，作业完成，油压缸复位且增压器回归原始位置。

增压器使用注意事项:

增压器的安装必须保持水平。

使用液压油。

增压器必须安装高于油压缸。

增压器的动作频率必须低于每分钟6次。

3增压缸

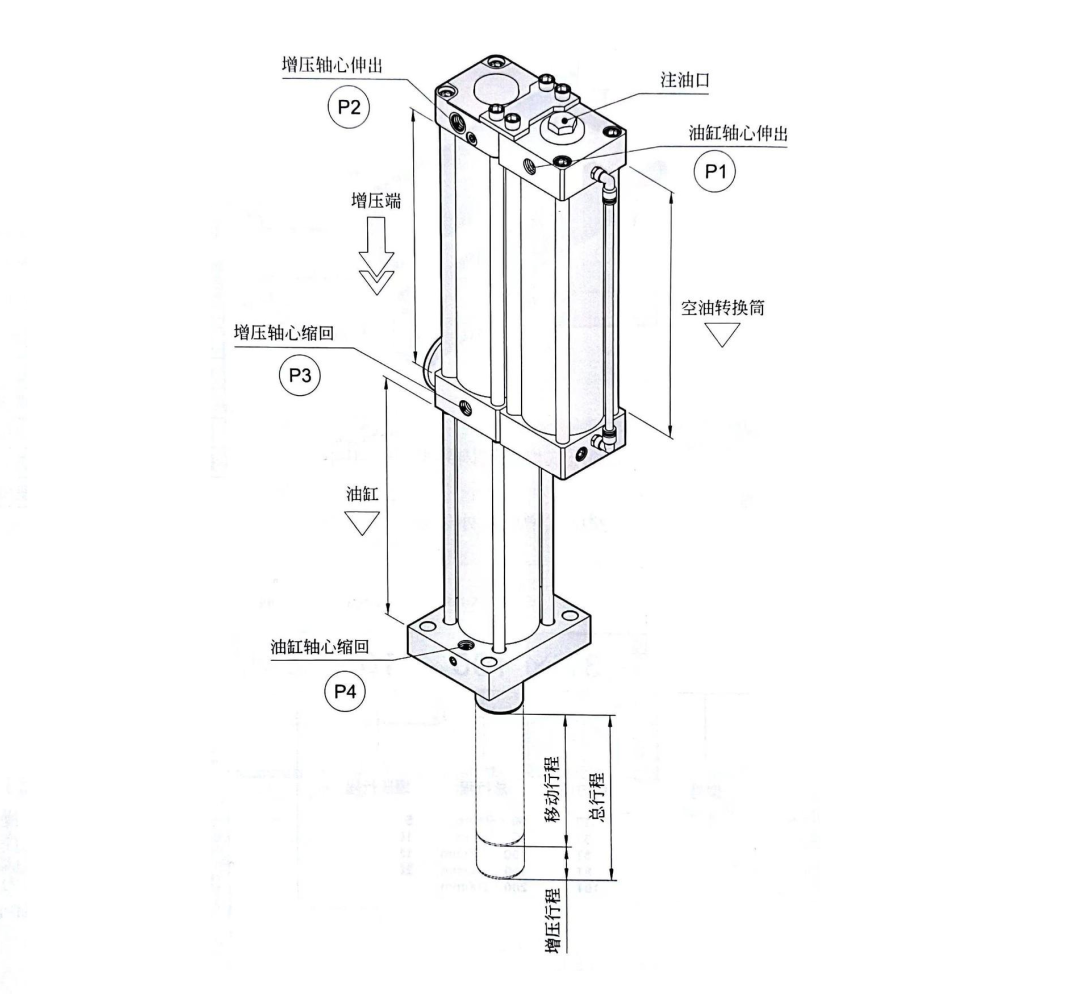

使用增压器对安装空间要求低，也没方向限制，但是需要配管等工作比较麻烦，所以在空间及工作方向允许的状况下，使用增压缸是比方便的选择。   如下图所示，将增压器直接设计在油压缸的后端，接上气管，就能如同一般气缸一样工作，即为增压缸。

增压缸作动说明:

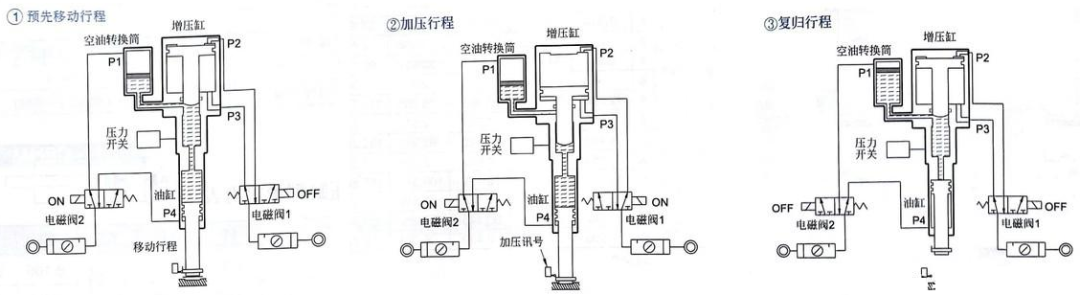

1.电磁阀2动作，空油转换筒以气压1比1转换油压移动油压缸，走预压行程。
2.电磁阀1动作，待接近工件时以增压端高压油压对工件冲压。
3.电磁阀1、2断电，作业完成，油压缸复位且增压端回归原始位置。

增压缸使用注意事项:

增压缸安装必须保持注油口向上。

使用液压油。

运转前增压器的活塞轴及油缸活塞轴需缩回。

增压缸的动作频率必须低于每分钟20次。
