基于YOLOv7的关键点模型测评

【前言】

目前人体姿态估计总体分为Top-down和Bottom-up两种，与目标检测不同，无论是基于热力图或是基于检测器处理的关键点检测算法，都较为依赖计算资源，推理耗时略长，今年出现了以YOLO为基线的关键点检测器。玩过目标检测的童鞋都知道YOLO以及各种变种目前算是工业落地较多的一类检测器，其简单的设计思想，长期活跃的社区生态，使其始终占据着较高的话题度。

【演变】

在ECCV 2022和CVPRW 2022会议上，YoLo-Pose和KaPao（下称为yolo-like-pose）都基于流行的YOLO目标检测框架提出一种新颖的无热力图的方法，类似于很久以前谷歌使用回归计算关键点的思想，yolo-like-pose一不使用检测器进行二阶处理，二部使用热力图拼接，虽然是一种暴力回归关键点的检测算法，但在处理速度上具有一定优势。

kapao

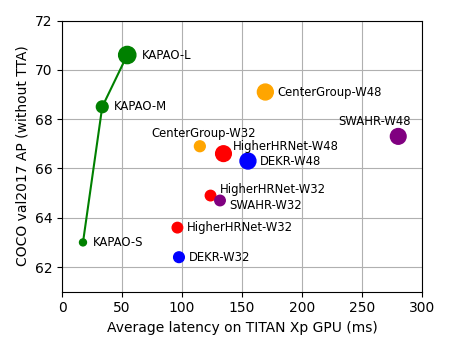

去年11月，滑铁卢大学率先提出了 KaPao：Rethinking Keypoint Representations: Modeling Keypoints and Poses as Objects for Multi-Person Human Pose Estimation，基于YOLOv5进行关键点检测，该文章目前已被ECCV 2022接收，该算法所取得的性能如下：

paper：https://arxiv.org/abs/2111.08557 code：https://github.com/wmcnally/kapao

yolov5-pose

今年4月，yolo-pose也挂在了arvix，在论文中，通过调研发现 HeatMap 的方式普遍使用L1 Loss。然而，L1损失并不一定适合获得最佳的OKS。且由于HeatMap是概率图，因此在基于纯HeatMap的方法中不可能使用OKS作为loss，只有当回归到关键点位置时，OKS才能被用作损失函数。因此，yolo-pose使用oks loss作为关键点的损失

相关代码在https://github.com/TexasInstruments/edgeai-yolov5/blob/yolo-pose/utils/loss.py也可见到：

ifself.kpt_label: #Directkptprediction pkpt_x=ps[:,6::3]*2.-0.5 pkpt_y=ps[:,7::3]*2.-0.5 pkpt_score=ps[:,8::3] #mask kpt_mask=(tkpt[i][:,0::2]!=0) lkptv+=self.BCEcls(pkpt_score,kpt_mask.float()) #l2distancebasedloss #lkpt+=(((pkpt-tkpt[i])*kpt_mask)**2).mean()#Trytomakethislossbasedondistanceinsteadofordinarydifference #oksbasedloss d=(pkpt_x-tkpt[i][:,0::2])**2+(pkpt_y-tkpt[i][:,1::2])**2 s=torch.prod(tbox[i][:,-2:],dim=1,keepdim=True) kpt_loss_factor=(torch.sum(kpt_mask!=0)+torch.sum(kpt_mask==0))/torch.sum(kpt_mask!=0) lkpt+=kpt_loss_factor*((1-torch.exp(-d/(s*(4*sigmas**2)+1e-9)))*kpt_mask).mean()

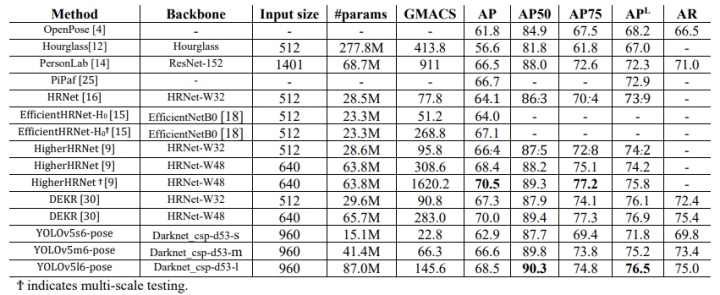

相关性能如下：

yolov7-pose

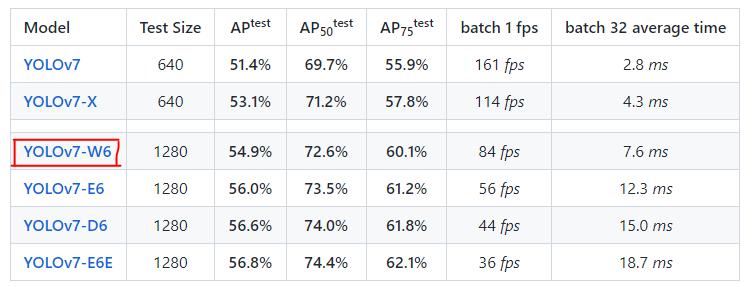

上个星期，YOLOv7的作者也放出了关于人体关键点检测的模型，该模型基于YOLOv7-w6，

目前作者提供了.pt文件和推理测试的脚本，有兴趣的童靴可以去看看，本文的重点更偏向于对yolov7-pose.pt进行onnx文件的抽取和推理。

【yolov7-pose + onnxruntime】

首先下载好官方的预训练模型，使用提供的脚本进行推理：

%weigths=torch.load('weights/yolov7-w6-pose.pt') %image=cv2.imread('sample/pose.jpeg') !pythonpose.py

一、yolov7-w6 VS yolov7-w6-pose

1. 首先看下yolov7-w6使用的检测头

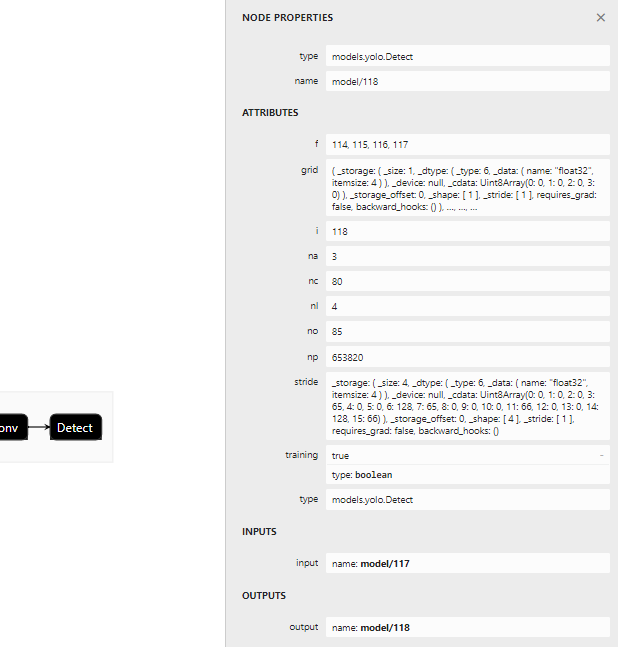

• 表示一共有四组不同尺度的检测头，分别为15×15,30×30,60×60,120×120，对应输出的节点为114,115,116,117
• nc对应coco的80个类别
• no表示

2. 再看看yolov7-w6-pose使用的检测头：

上述重复的地方不累述，讲几个点：

• 代表person一个类别
• nkpt表示人体的17个关键点

二、修改export脚本如果直接使用export脚本进行onnx的抽取一定报错，在上一节我们已经看到pose.pt模型使用的检测头为IKeypoint，那么脚本需要进行相应更改：在export.py的这个位置插入：

#原代码: fork,minmodel.named_modules(): m._non_persistent_buffers_set=set()#pytorch1.6.0compatibility ifisinstance(m,models.common.Conv):#assignexport-friendlyactivations ifisinstance(m.act,nn.Hardswish): m.act=Hardswish() elifisinstance(m.act,nn.SiLU): m.act=SiLU() model.model[-1].export=notopt.grid#setDetect()layergridexport #修改代码: fork,minmodel.named_modules(): m._non_persistent_buffers_set=set()#pytorch1.6.0compatibility ifisinstance(m,models.common.Conv):#assignexport-friendlyactivations ifisinstance(m.act,nn.Hardswish): m.act=Hardswish() elifisinstance(m.act,nn.SiLU): m.act=SiLU() elifisinstance(m,models.yolo.IKeypoint): m.forward=m.forward_keypoint#assignforward(optional) #此处切换检测头 model.model[-1].export=notopt.grid#setDetect()layergridexport forward_keypoint在原始的yolov7 repo源码中有，作者已经封装好，但估计是还没打算开放使用。使用以下命令进行抽取：

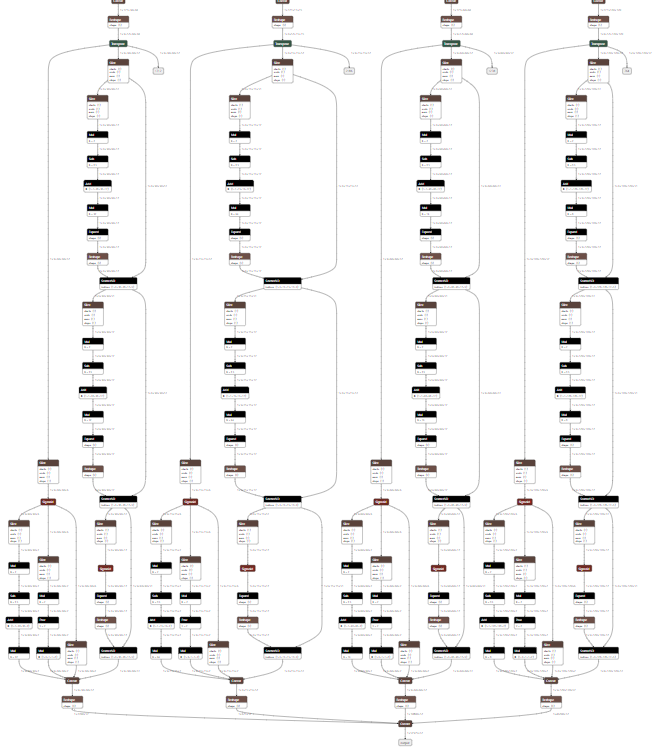

pythonexport.py--weights'weights/yolov7-w6-pose.pt'--img-size960--simplifyTrue 抽取后的onnx检测头：三、onnxruntime推理onnxruntime推理代码：

importonnxruntime importmatplotlib.pyplotasplt importtorch importcv2 fromtorchvisionimporttransforms importnumpyasnp fromutils.datasetsimportletterbox fromutils.generalimportnon_max_suppression_kpt fromutils.plotsimportoutput_to_keypoint,plot_skeleton_kpts device=torch.device("cpu") image=cv2.imread('sample/pose.jpeg') image=letterbox(image,960,stride=64,auto=True)[0] image_=image.copy() image=transforms.ToTensor()(image) image=torch.tensor(np.array([image.numpy()])) print(image.shape) sess=onnxruntime.InferenceSession('weights/yolov7-w6-pose.onnx') out=sess.run(['output'],{'images':image.numpy()})[0] out=torch.from_numpy(out) output=non_max_suppression_kpt(out,0.25,0.65,nc=1,nkpt=17,kpt_label=True) output=output_to_keypoint(output) nimg=image[0].permute(1,2,0)*255 nimg=nimg.cpu().numpy().astype(np.uint8) nimg=cv2.cvtColor(nimg,cv2.COLOR_RGB2BGR) foridxinrange(output.shape[0]): plot_skeleton_kpts(nimg,output[idx,7:].T,3) #matplotlibinline plt.figure(figsize=(8,8)) plt.axis('off') plt.imshow(nimg) plt.show() plt.savefig("tmp") 在这里插入图片描述推理效果几乎无损，但耗时会缩短一倍左右，另外有几个点：

• image = letterbox(image, 960, stride=64, auto=True)[0] 中stride指的是最大步长，yolov7-w6和yolov5s下采样多了一步，导致在8，16，32的基础上多了64的下采样步长
• output = non_max_suppression_kpt(out, 0.25, 0.65, nc=1, nkpt=17, kpt_label=True) ，nc 和 kpt_label 等信息在netron打印模型文件时可以看到
• 所得到的onnx相比原半精度模型大了将近三倍，后续排查原因
• yolov7-w6-pose极度吃显存，推理一张960×960的图像，需要2-4G的显存，训练更难以想象
