SEW-MOVIPRO启动应用程序配置程序设置步骤

启动应用程序配置程序

使用应用程序配置程序，您可以确定使用MOVIPRO执行哪些应用程序。可以进行不同的配置，从简单的速度设置点到总线定位。

大众汽车的MOVIPRO设备与AMA0801应用模块一起工作。应用模块在电源部分启动，即逆变器本身。

为了允许过程数据通过PROFINET操作应用模块，数据必须简单地“通过”控制器。要启用此直通，在应用程序配置程序中设置“透明6PD”模式。

设置应用程序配置程序

在控制器上启动应用程序配置程序。

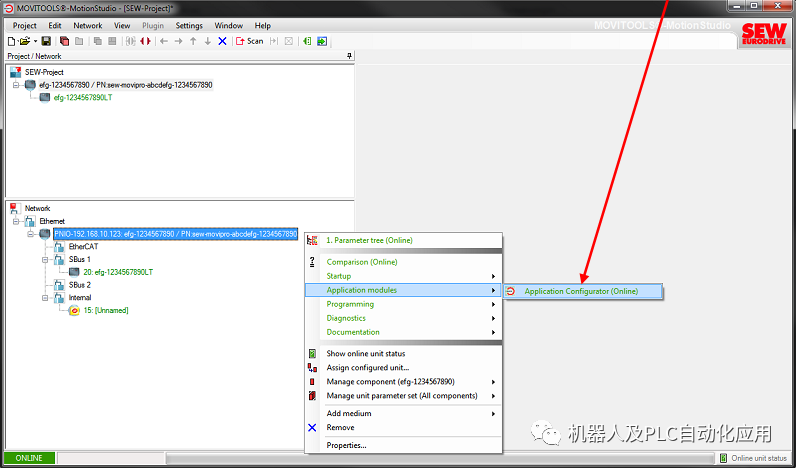

右键单击控制器，然后选择“应用程序模块”，然后左键单击“应用程序配置程序”：

应用程序配置程序的启动界面打开：

目前没有预先存在的g配置。左键单击以“创建新配置”。

这将打开配置界面。现有的MOVIPRO显示有电源装置的签名，但尚未配置。

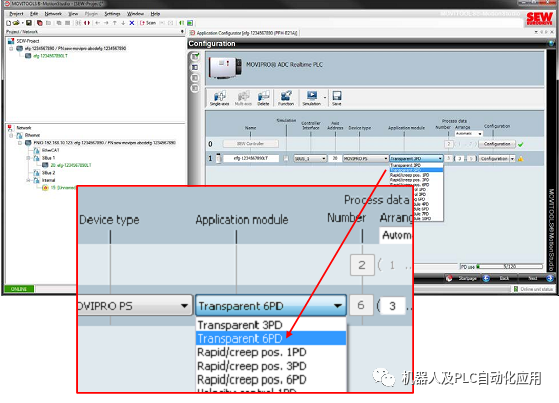

AMA0801应用程序模块使用六个过程数据字进行寻址。因此，应用程序配置程序必须将这六个过程数据字传输到坐标轴，不得更改。这是通过选择“透明6PD”选项来确保的。

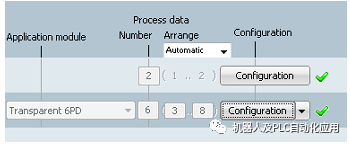

单击以确认此设置。配置的轴现在与设置一起显示。绿色复选标记表示这些设置有效且已激活。

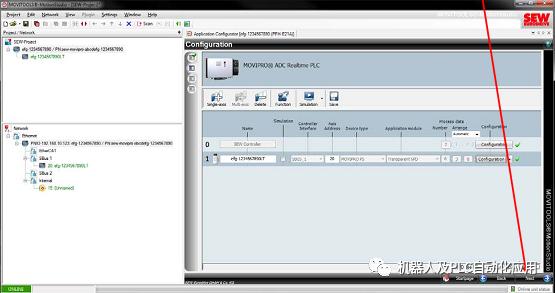

最后一步是将设置加载到控制器中。要执行此操作，请在完成配置过程后单击。

在下一个窗口中，您可以开始将配置下载到控制器：

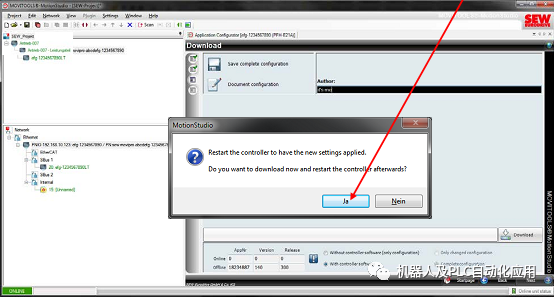

由于这会覆盖整个过程数据配置，因此必须在下载完成后重新启动控制器。

此时，您仍然可以按取消该过程。单击以使用新配置覆盖现有控制器配置。

在下载过程中，通知“OFL”（OFFLINE，无内部通信）f在七段显示屏上闪烁。此消息是正常的，因为控制器没有与电源部分通信。

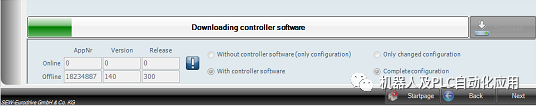

下载过程包括以下几个阶段：

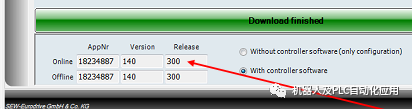

下载过程完成后，将显示控制器中的工作应用程序（在线）和版本。

这就结束了应用程序配置程序的启动。不需要其他设置。

根据当前的网络负载，通过PROFINET IO网络进行第一次下载（即在控制器中没有配置时进行的下载）可能需要长达20分钟的时间。在此期间，进度条从左向右移动的速度非常缓慢。 如果可能，应用程序配置程序的初始启动应通过MOVIPRO的服务接口进行。在这种情况下，下载大约需要五分钟。 以太网服务接口的IP地址始终为192.168.010.004
