SIMATIC S7-1500 PLC强制表

(1)强制表简介

使用强制表给用户程序中的各个变量分配固定值，该操作称为“强制”。

强制表功能如下。

①监视变量

通过该功能可以在PG/PC上显示用户程序或CPU中各变量的当前值。可以使用或不使用触发条件来监视变量。

强制表可监视的变量有：输入存储器、输出存储器、位存储器和数据块的内容，此外还可监视外设输入的内容。

② 强制变量

通过该功能可以为用户程序的各个I/O变量分配固定值。

变量表可强制的变量有：外设输入和外设输出。

(2)打开监控表

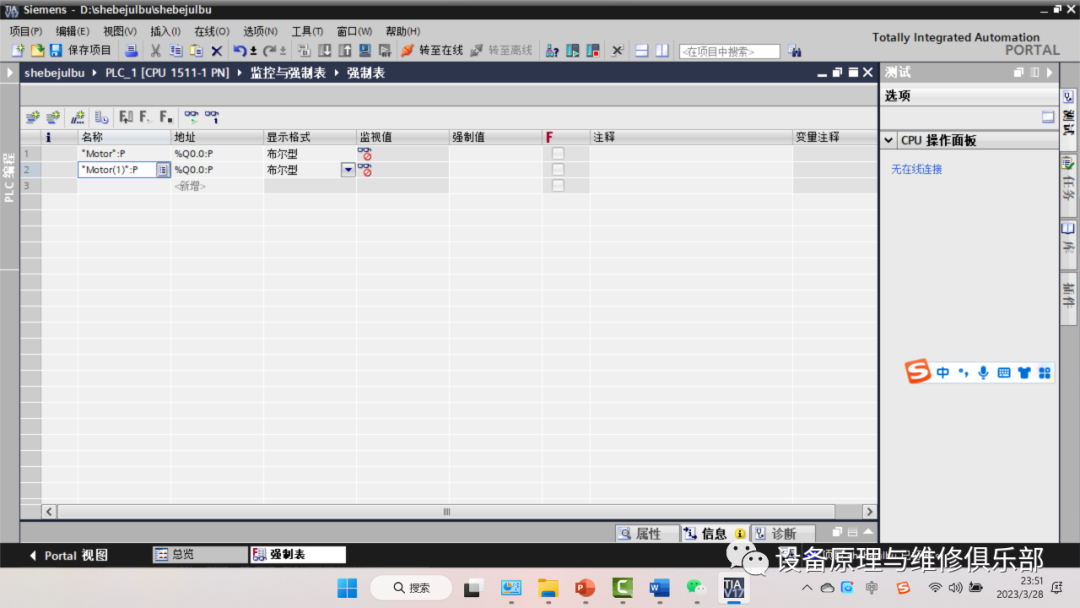

当TIA博途软件的项目中添加了PLC设备后，系统会自动为该PLC的CPU生成一个“监控和强制表”文件夹。在项目视图的项目树中，打开此文件夹，双击“强制表”选项，即可打开，不需要创建，输入要强制的变量，如图1所示。

图1

如图2所示：

图2

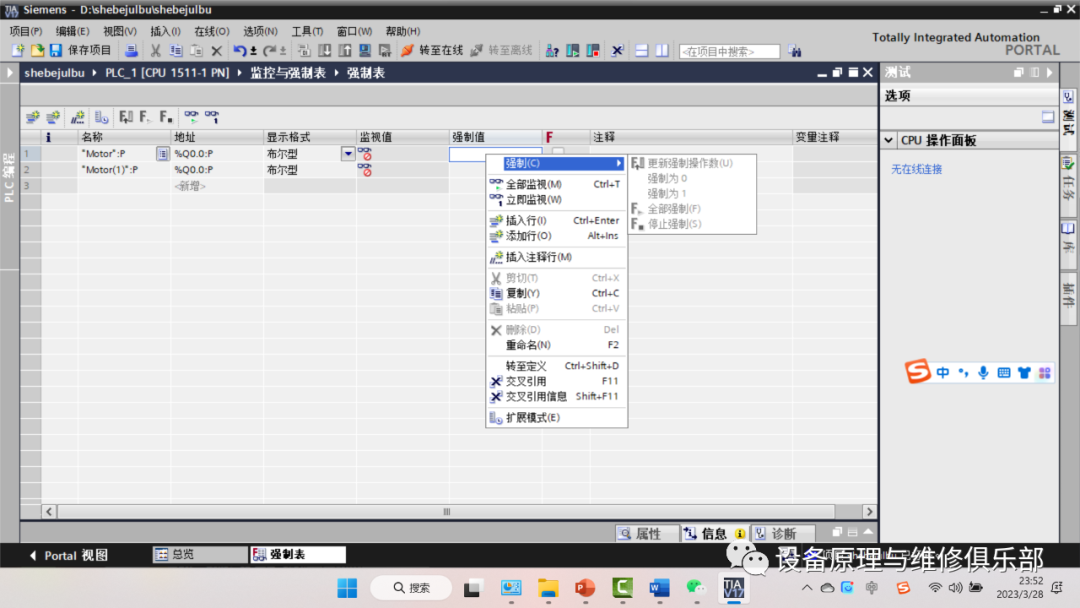

选中“强制值”栏中的“TRUE”，右击鼠标，弹出快捷菜单，选中“强制”→“强制为1”命令，强制表，在第一列出现F标识，而且模块的Q0.1指示灯点亮，且CPU模块的“MAINT”指示灯变为黄色。
