西门子PLC 8种入门实例接线与控制

此次为大家带来的是关于一些PLC编程控制入门常用到的实例，以此为借鉴，让学PLC的进度条缩短，加大掌握程度。里面包含的知识点是较为齐全的，如：I/O分配表、PLC接线图、梯形图程序等。

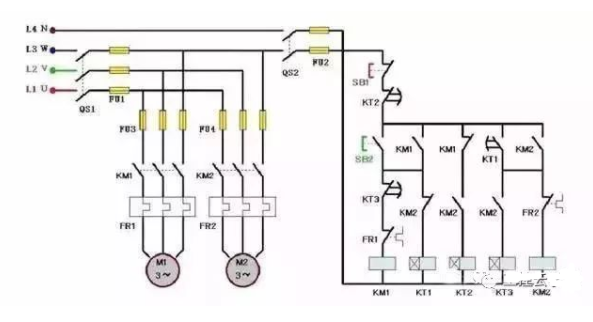

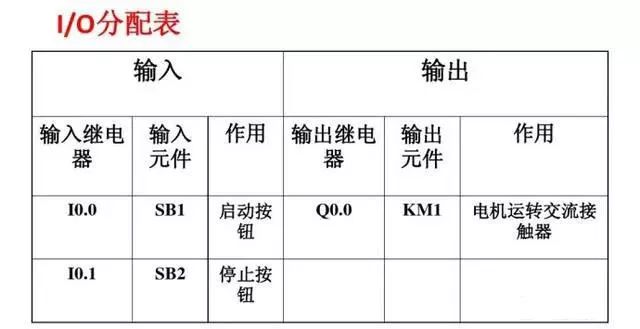

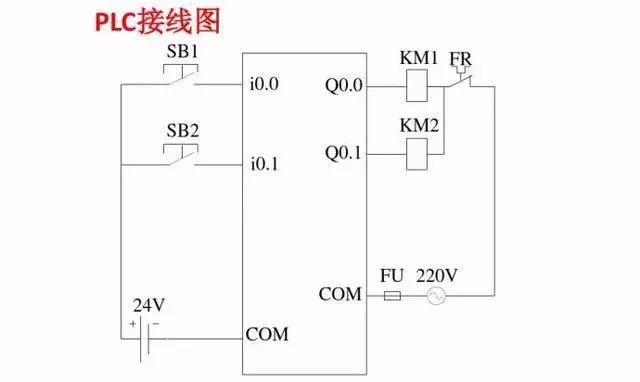

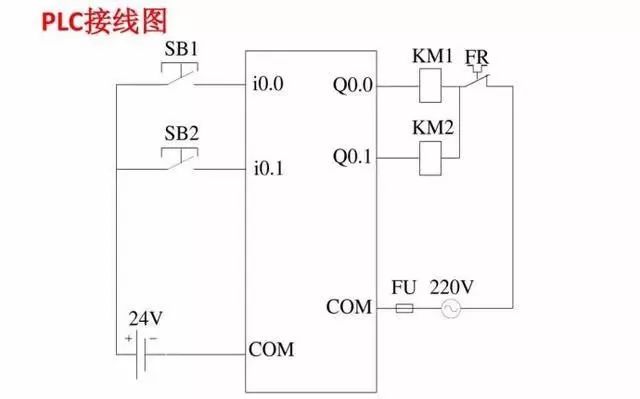

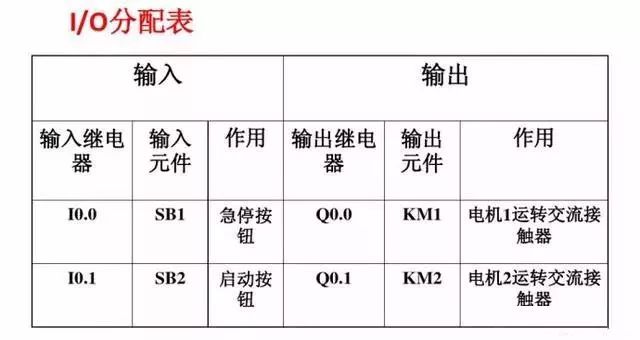

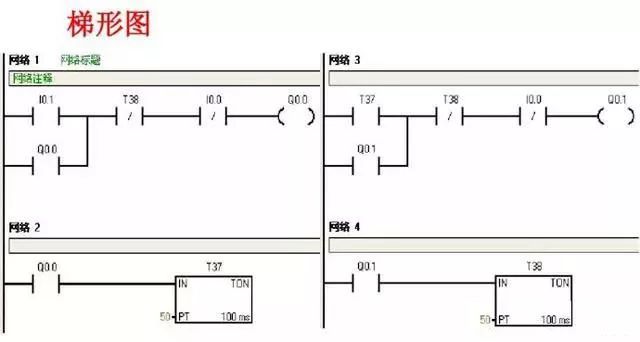

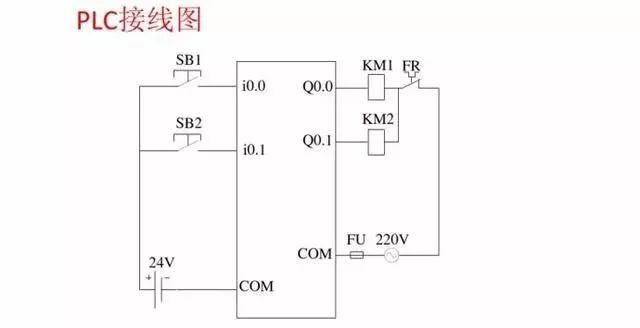

一、电动机顺序启动、顺序停止控制（I/O分配表、PLC接线图、梯形图程序）

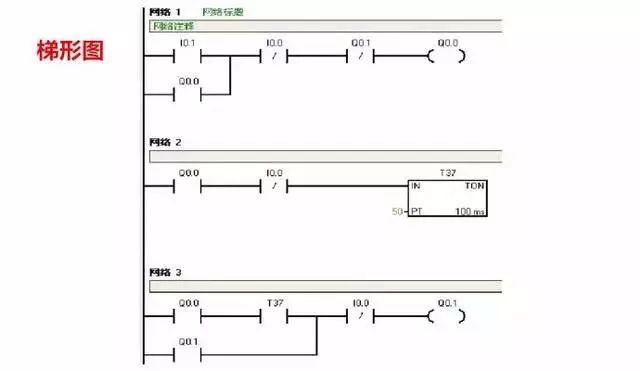

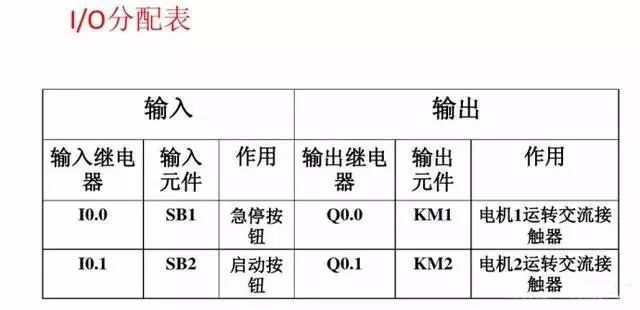

二、 电动机的顺序启动、同时停止（I/O分配表、PLC接线图、梯形图程序）

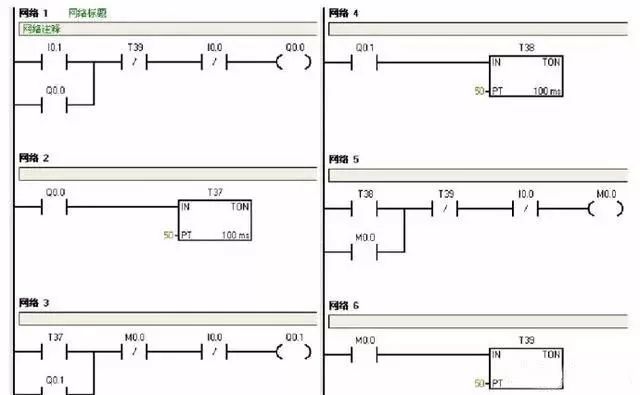

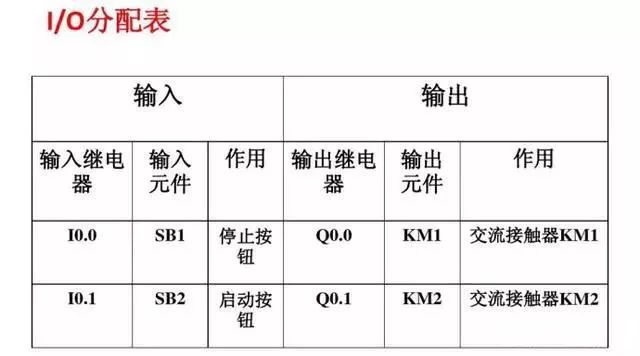

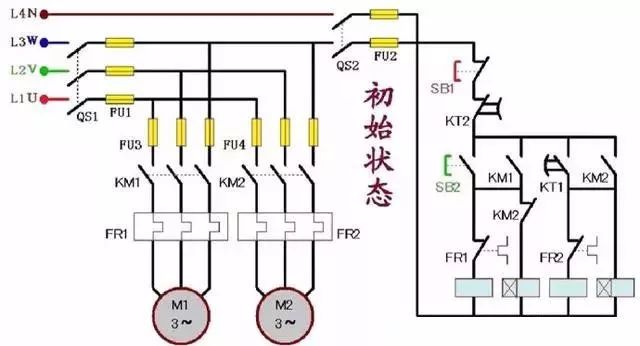

三、电动机的顺序启动、逆序停止（I/O分配表、PLC接线图、梯形图程序）

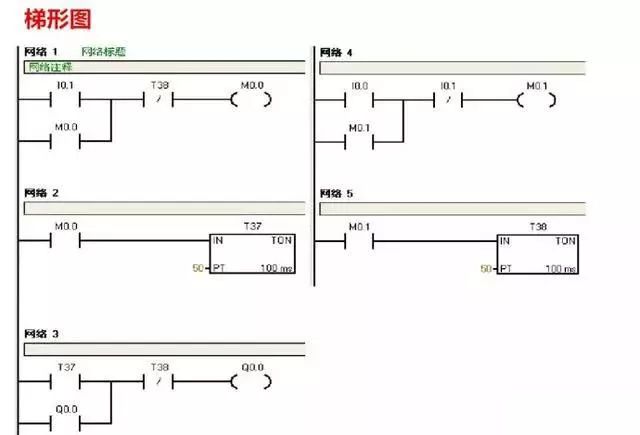

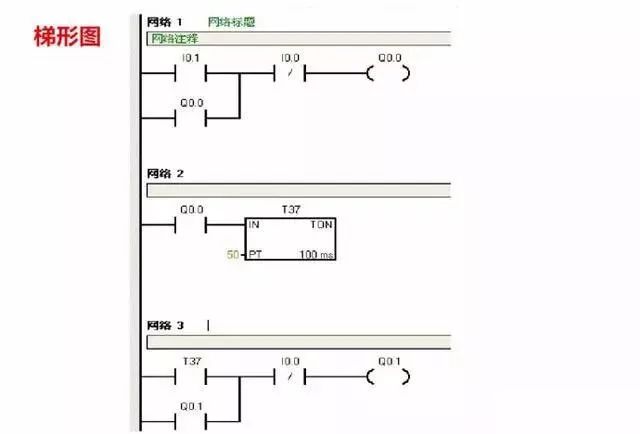

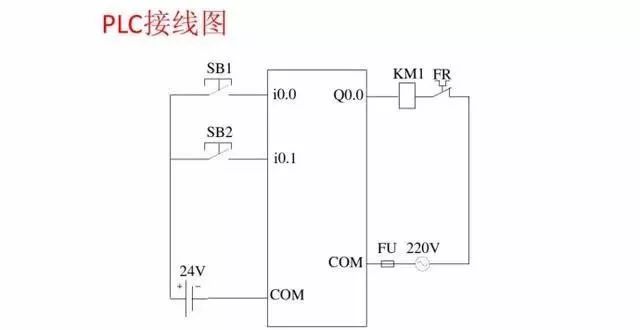

四、电动机延时启动、停止控制（I/O分配表、PLC接线图、梯形图程序）

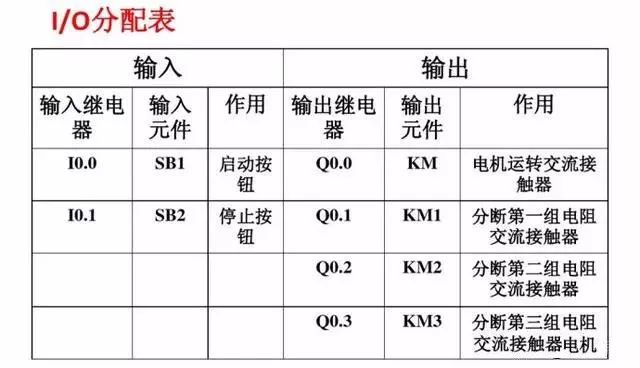

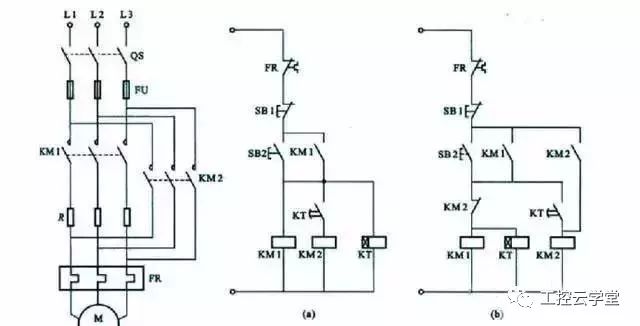

五、笼型感应电动机定子绕组从串电阻降压启动控制系统（I/O分配表、PLC接线图、梯形图程序）

六、三相绕线感应电动机转子绕组串电阻降压启动控制系统（I/O分配表、PLC接线图、梯形图程序）

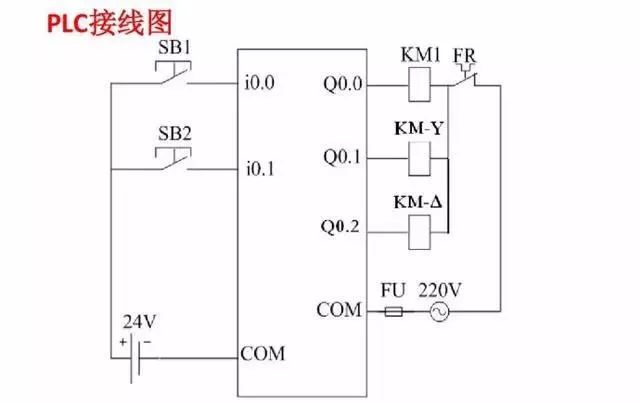

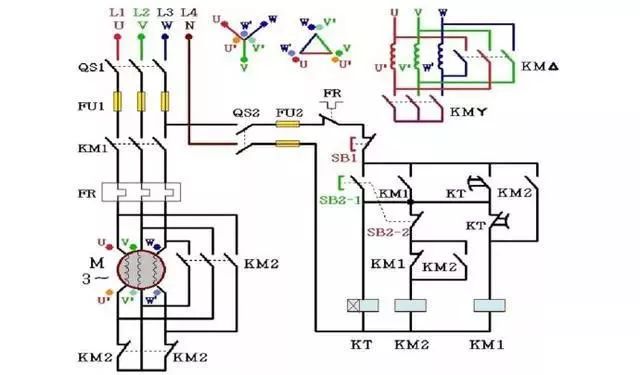

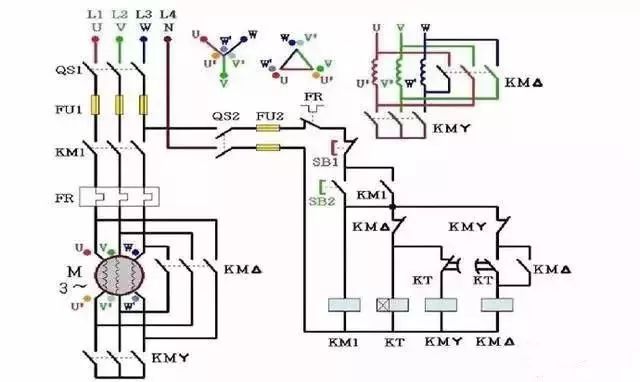

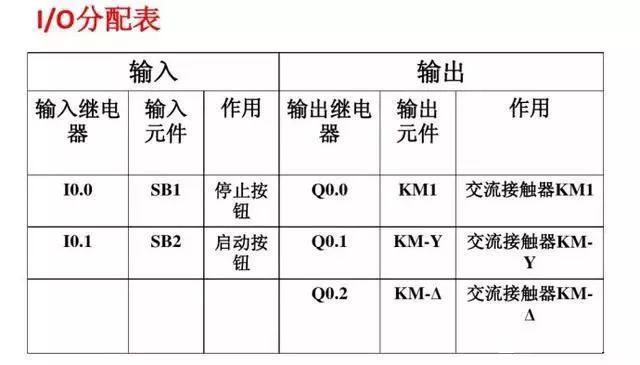

七、Y-降压启动控制系统（I/O分配表、PLC接线图、梯形图程序）

Y-降压启动控制（1）

Y-降压启动控制（2）

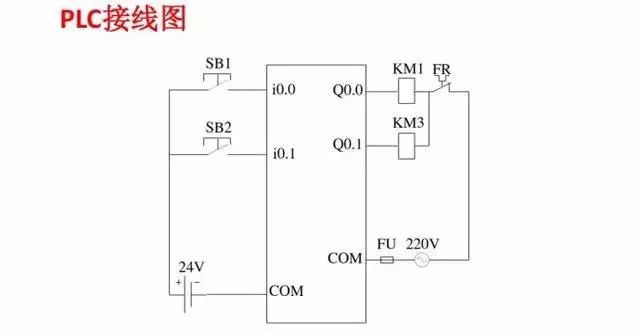

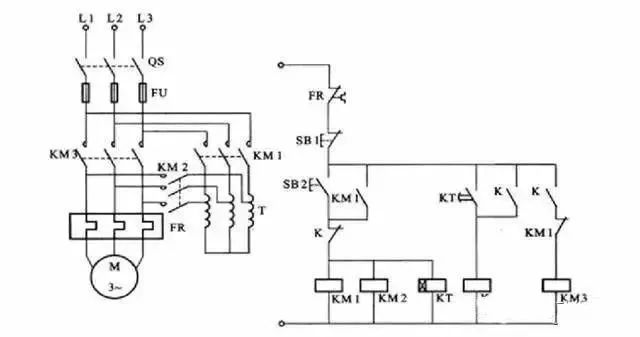

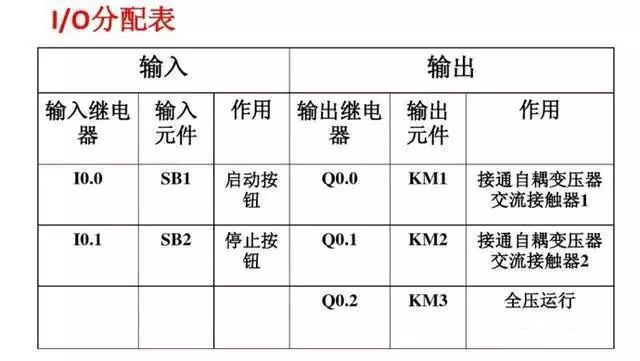

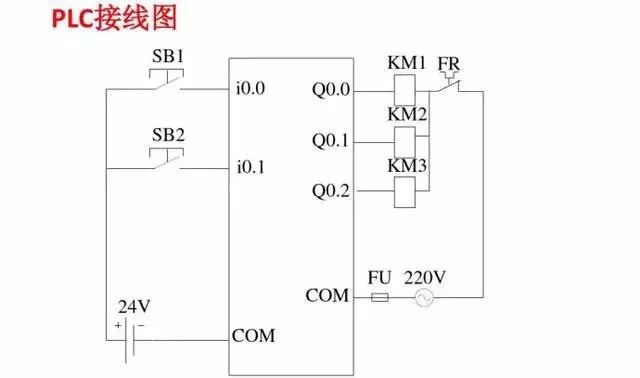

八、自耦变压器降压启动控制系统（I/O分配表、PLC接线图、梯形图程序）
