一文详解电动机延时启动电路

正常情况下，电动机启动都是直接启动的，有的时候也需要延时启动，延时启动的电路是什么样的呢？接下来我们来看一下。

延时启动第一种

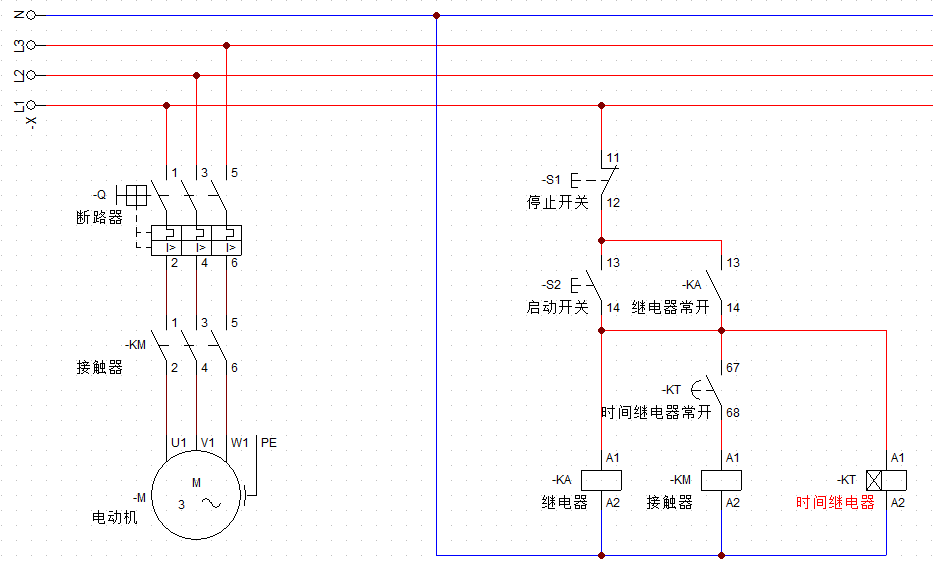

这个就是延时启动电路，按下启动按钮需要延时一段时间电机才能启动。

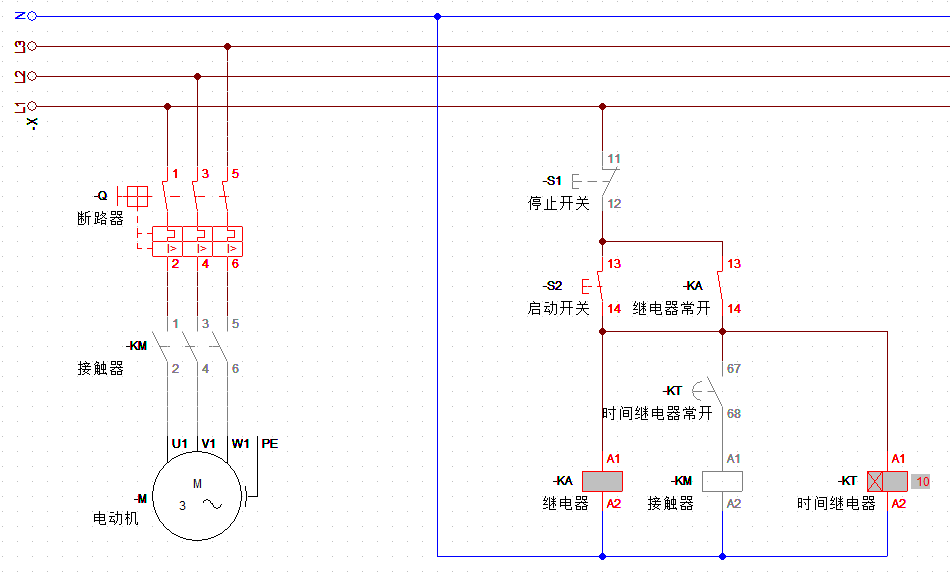

按下启动按钮

按下启动按钮，小型中间继电器自锁，形成自锁电路，同时时间继电器得电开始计时，这里我设置的是10秒钟，因为接触器通过了时间继电器的常开，所以接触器不会吸合，电机不会运行。

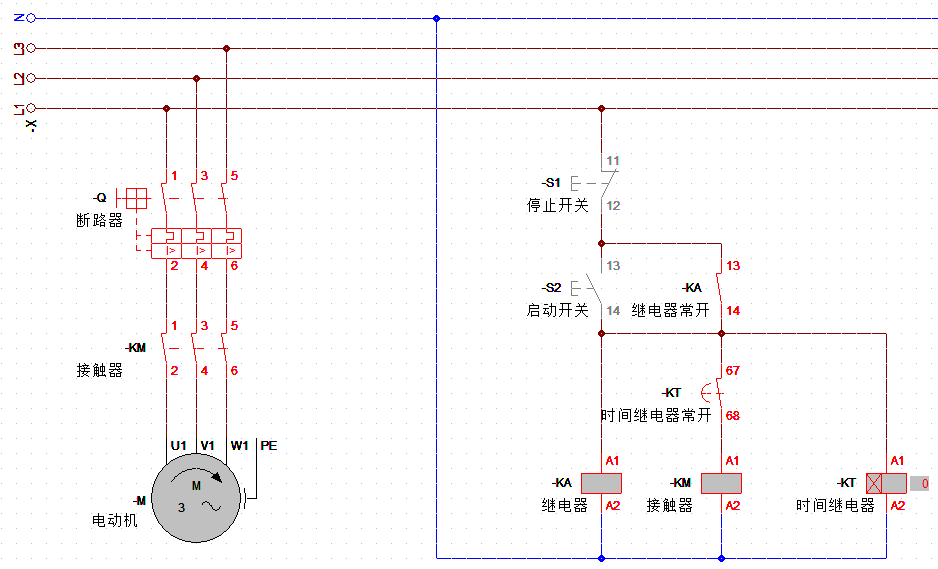

时间继电器到时间

当时间继电器时间到了的时候，常开触点会闭合，接触器得电吸合，电机运行，因为此时时间继电器一直保持得电状态，所以常开触点会保持闭合。

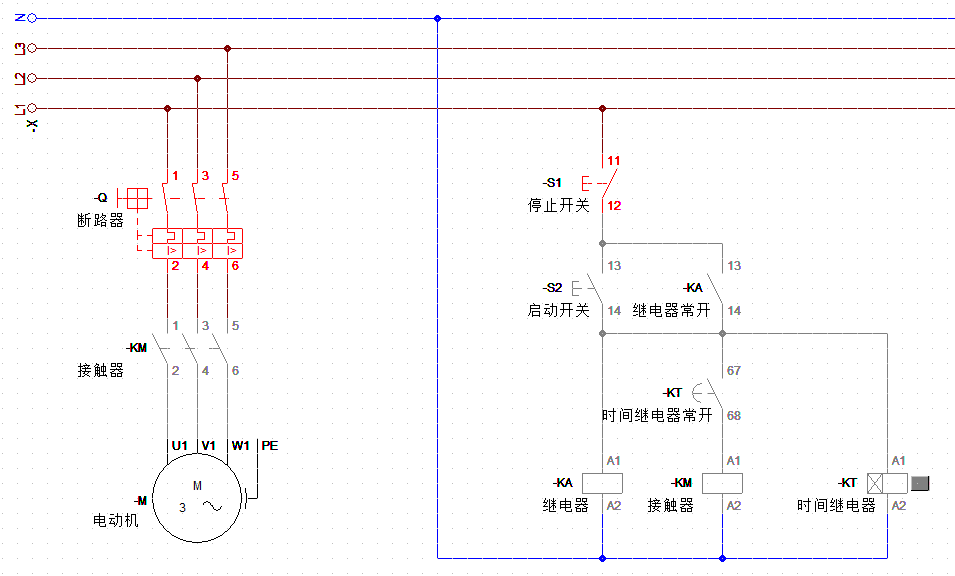

按下停止按钮

当需要停止的时候，按下停止按钮，继电器断电，所有控制电路失电，电机停止运行。

这一种电路时间继电器一直得电，有的小伙伴会说，这样不太好，接下来我们来看第二种接法

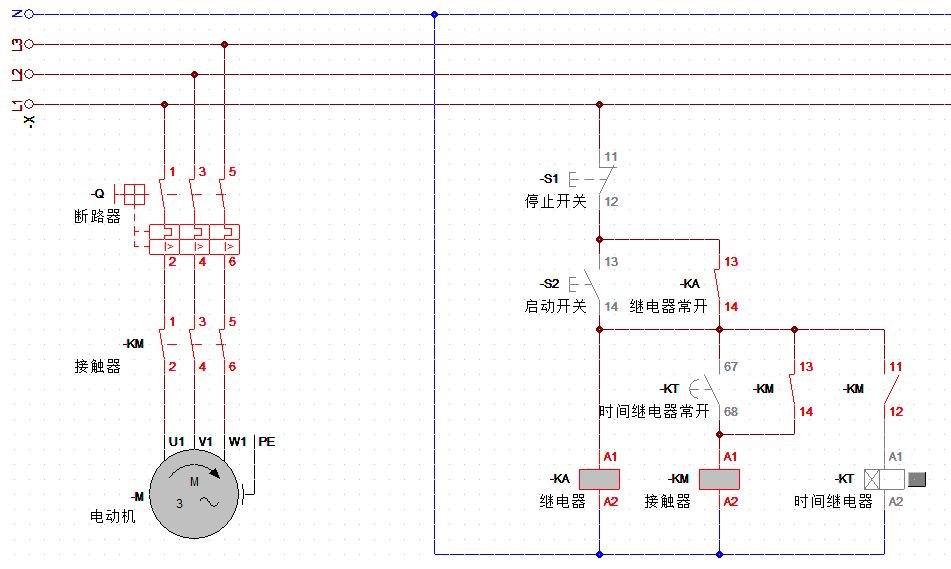

这是延时启动的第二种电路，当按下启动按钮，时间继电器得电，这时的情况和上一种是差不多的。

时间继电器到时间

当时间继电器到时间后，接触器吸合，电机运行，此时接触器常闭触点断开，时间继电器失电，而接触器通过自己的常开触点自锁，保持运行。

当按下停止按钮的时候和上面的电路是一样的。
