一文详解两地控制电动机启动停止电路

我们都了解了电机的自锁，基于电机自锁电路能升级一下么？当然可以。接下来我们来看一下。

有的时候我们需要在两个地方控制一台电机，这个电路需要怎么连接呢？

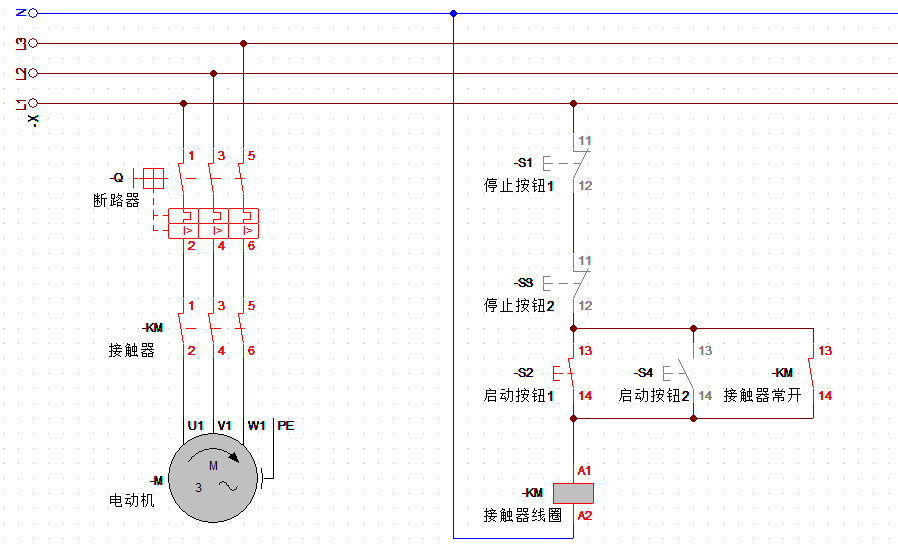

两地控制的电路图

这就是两地控制一台电机的电路图，它需要两个启动按钮和两个停止按钮，每个需要控制的地方一个启动按钮，一个停止按钮。接下来我们来分析一下这个电路。

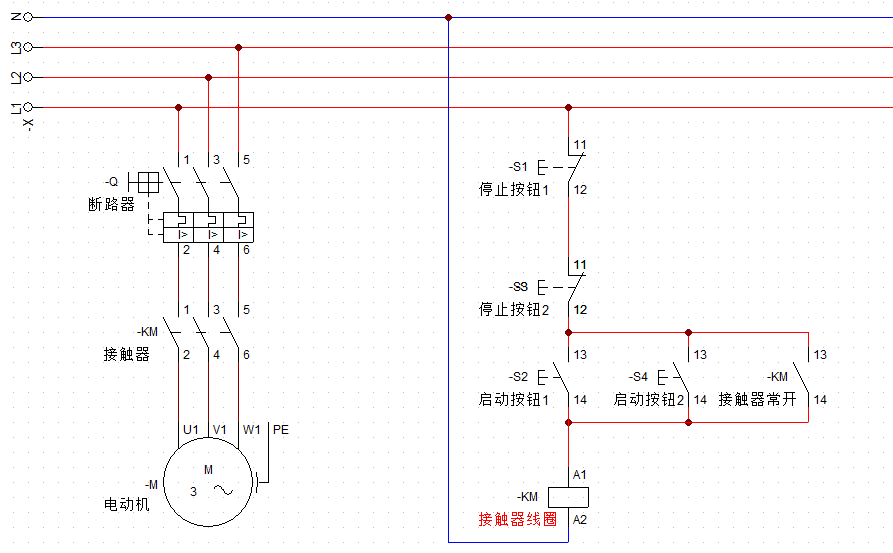

按下启动开关1

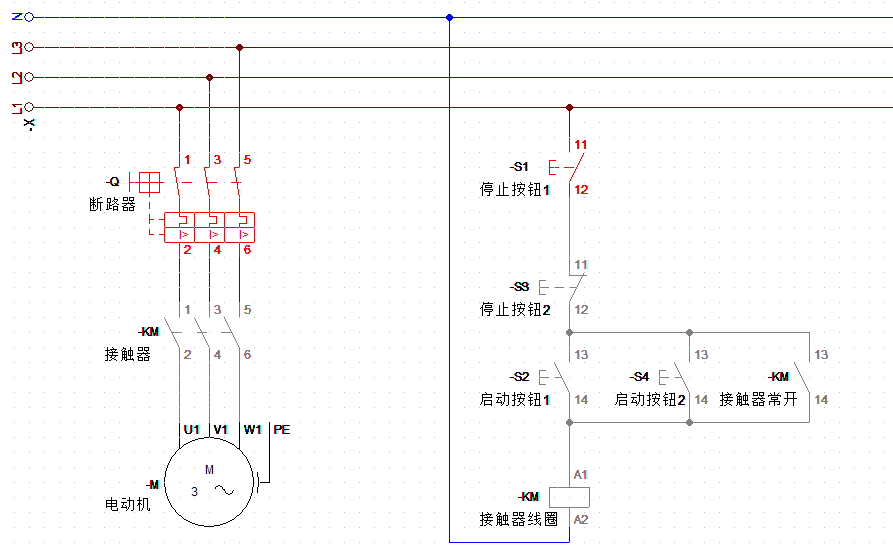

按下停止按钮1

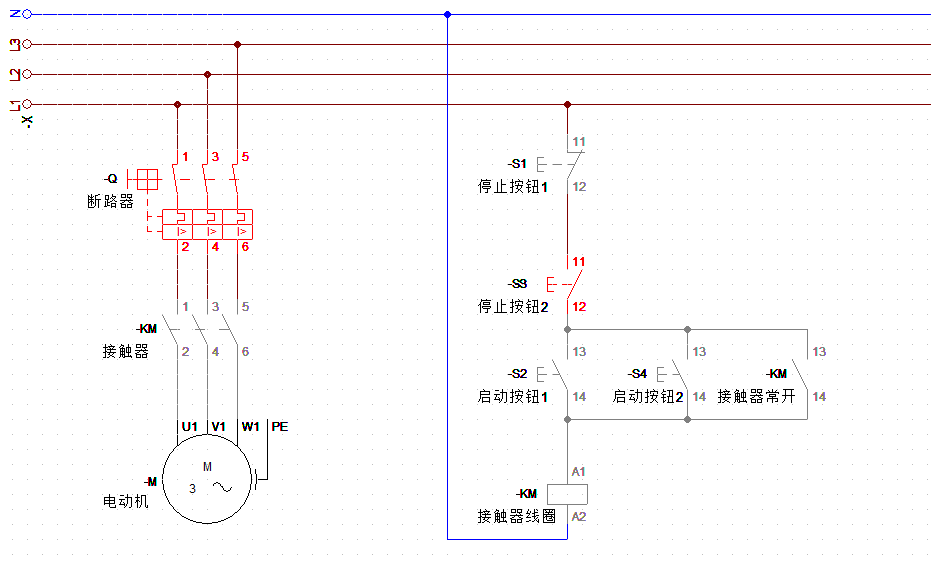

按下停止按钮2

当A地需要电机启动的时候，按下启动按钮1，电机自锁开始运行，当我们在A地需要关闭电机的时候，按下停止按钮1电机停止运行，也许当我们在B地需要关闭电机的时候，按下停止按钮2也可以使电机停止运行。

按下启动按钮2

按下停止按钮1

按下停止按钮2

当我们需要在B地启动电机的时候也是一样的，按下启动按钮2也可以启动电机，电机自锁运行，同样的，当我们需要停止电机的时候，无论在A地还是B地都是可以停止电动机的。

以上就是两地控制电动机的电路，是不是特别简单。
