压缩机的接线方法

压缩机的接线方法

压缩机是制冷系统的心脏，无论是空调、冷库、化工制冷工艺等等工况都要有压缩机这个重要的环节来做保障！

不同厂家的压缩机其接线柱方位虽然不同，但在每个接线柱旁都标有字母;对于单相压缩机而言，C表示公共端，R表示主绕组端，S表示付绕组端。

各绕组接线-定要按图示方法，否则压缩机不能正常工作，甚至烧毁。

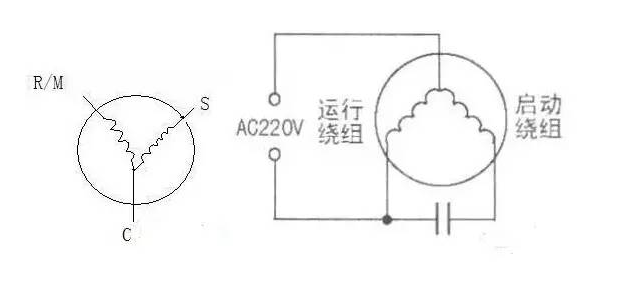

单相压缩机接线端子标识和压缩机原理接线图如下图所示：

压缩机的接线方法可能会因不同的应用和安装环境而有所不同，但以下是一般的接线方法：

单相电源接线：单相电源的压缩机通常有三个端子，分别为运行电线、起动电线和中性线。其中，运行电线和起动电线需要连接到电源开关上，而中性线则需要连接到电源插座上的中性线。

三相电源接线：三相电源的压缩机通常有六个端子，分别为三个相线、三个起动电线和中性线。其中，三个相线需要分别连接到电源开关上的三个相位上，三个起动电线则需要分别连接到电源开关上的三个起动端子上，而中性线需要连接到电源插座上的中性线。

需要注意的是，在进行压缩机的接线时，应按照设备的接线图进行接线，同时还要注意安全，确保电源开关已关闭并断开电源插头。如果您不确定如何正确地接线，请向专业人士咨询。
