电动机正反转电路的工作原理

电机正反转作为最基本的电路，学习电工是一定要了解的。

要学习电机电机正反转电路一定要了解电机正反转工作原理，就是当我们按下正转启动按钮的时候，电机会正转，这时候按下反转启动按钮是不起作用的，只有按下停止按钮，电动机停止以后才能启动电机反转。

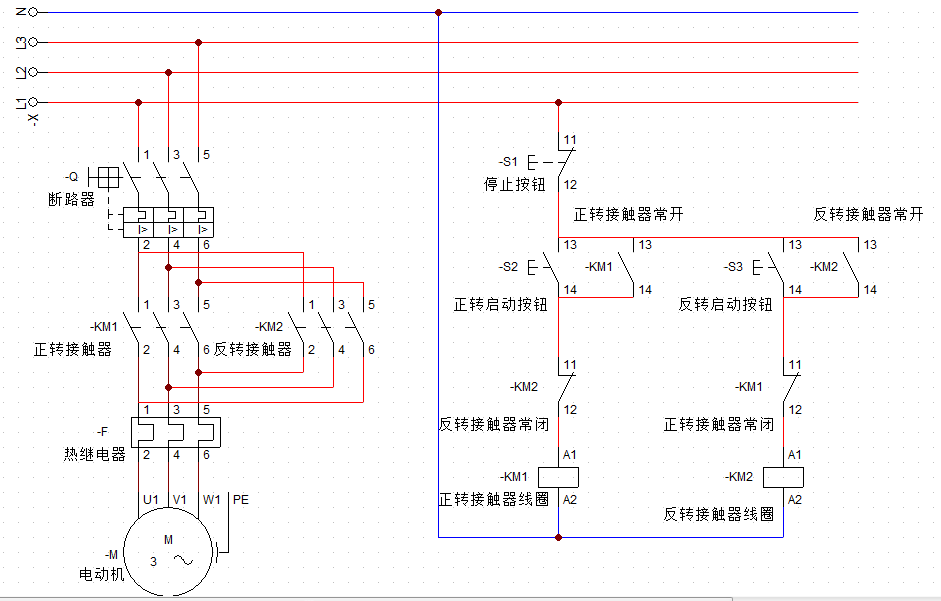

电机正反转电路图

首先，要连接电机正反转电路需要一个停止按钮，一个正转启动按钮，一个反转启动按钮，还需要两个接触器，两个接触器一定要常开常闭的辅助触点都有的，比如说1211的接触器。按上图的电路图连接。

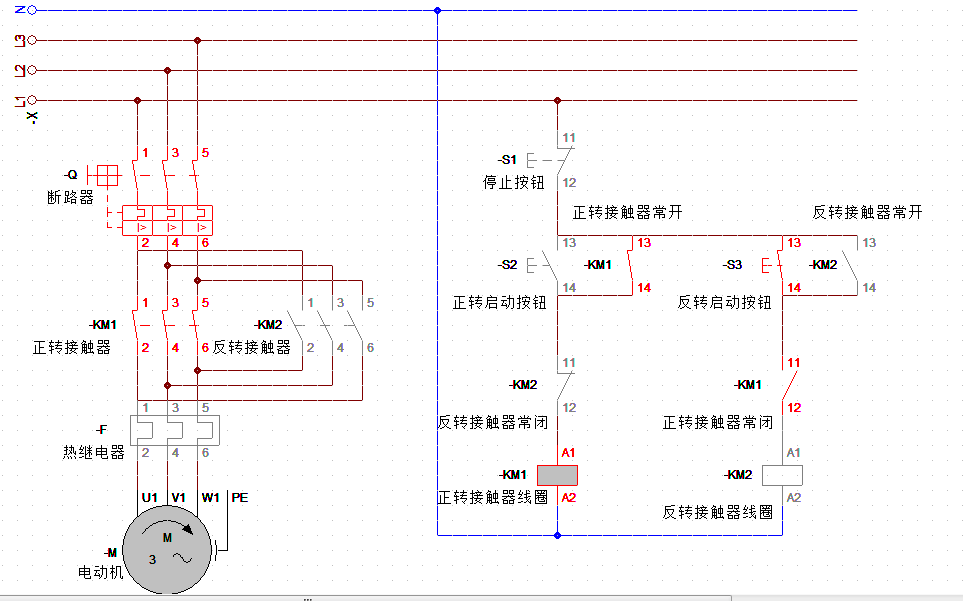

按下正转启动按钮，电动机正转

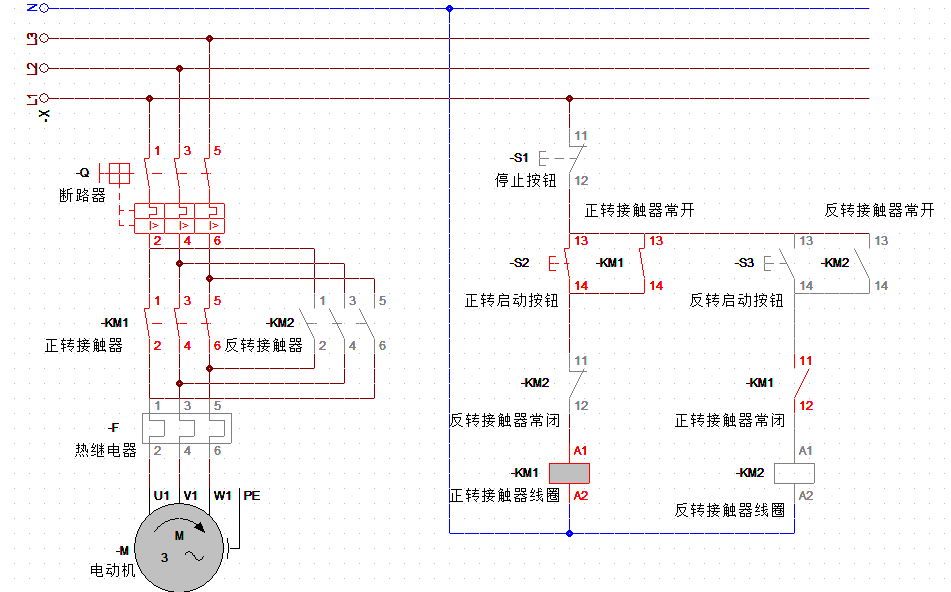

此时按下反转启动按钮没有作用

当我们按下正转启动按钮的时候，电动机正转，松开启动按钮，电动机自锁，此时正转接触器的常闭触点是断开的，在这个时候按下反转启动按钮的时候是没有作用的。

按下停止按钮

只有当我们按下停止按钮，电动机停止，正转接触器失电，常闭触点恢复接通状态。

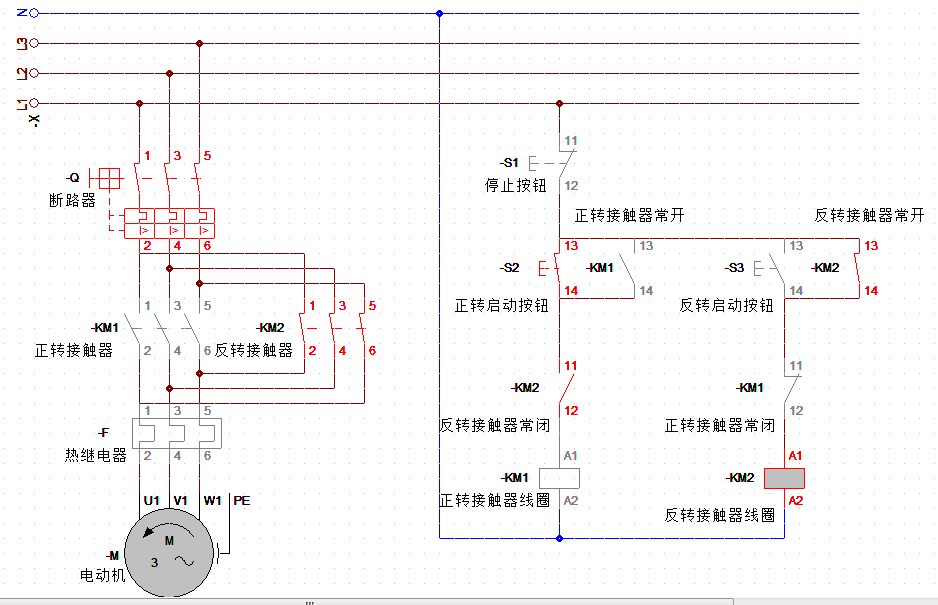

按下反转启动按钮

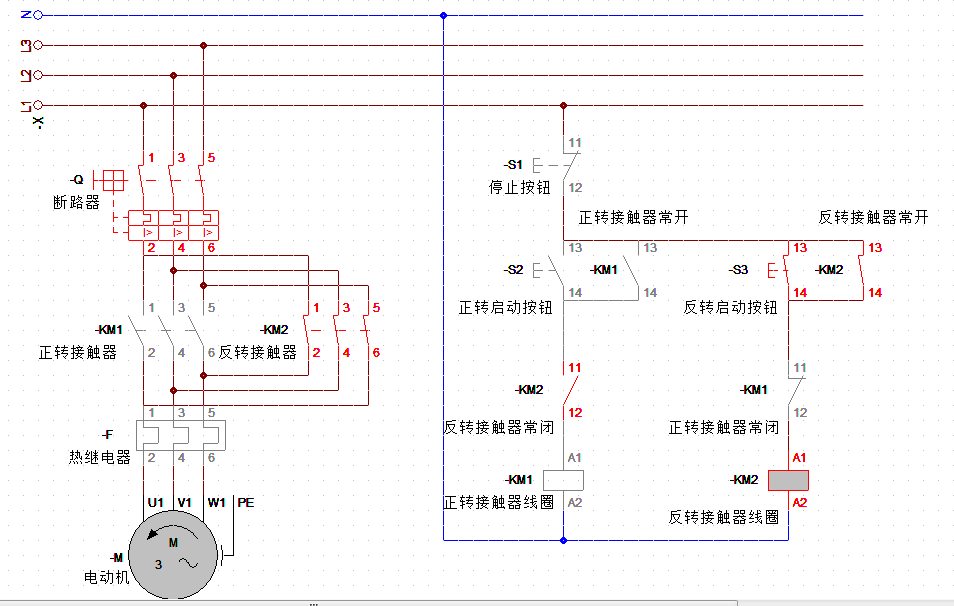

电动机反转的时候按下正转启动按钮

此时，按下反转启动按钮，电动机反转自锁，相应的，这个时候再去按正转启动按钮也是没有效果的。

这就是电动机正反转的原理，也是接触器的互锁原理，在电工取证的时候很常用，所以一定要了解。
