PLC数据传送指令的作用和应用举例

数据传送指令可以实现各存储单元之间数据的传送和复制。 三菱PLC（FX2N为例）有6种左右传送指令供用户使用,西门子PLC(S7-1200为例)有4种左右（主要看是否严格区分）。 本文以例题的形式详解三菱PLC的MOV和西门子1200的MOVE。

一、传送指令作用

传送指令可以将数据传送到指定目标。 它作用广泛：可以用传送指令完成对存储单元的清零，对电动机等设备的启动和停止，把数据传送给数据寄存器用来进行数据处理（比如加减乘除计算等），把数据传给数码显示器进行数码显示等等。

二、应用举例

（一）三菱FX2N PLC为例

例：有4台电动机，分别由Y0,Y1,Y2,Y3驱动，启动信号为X4，停止信号为X5，请使用MOV指令完成电机的同时启动与停止。

1、任务分析：

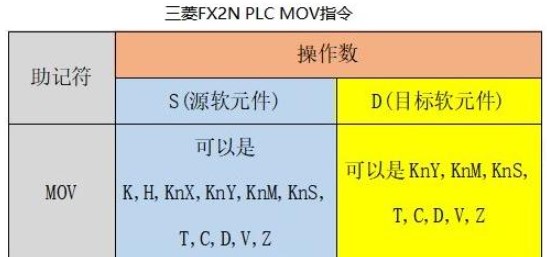

用MOV指令完成任务，要了解MOV指令使用的格式：

注释：K表示十进制常数； H表示十六进制常数； KnX… KnS以K1Y000进行说明：K1Y000表示以Y0为开始的连续4*1个位，即Y0,Y1,Y2,Y3； T表示定时器； C表示计数器； D表示数据寄存器； V/Z表示变址寄存器。

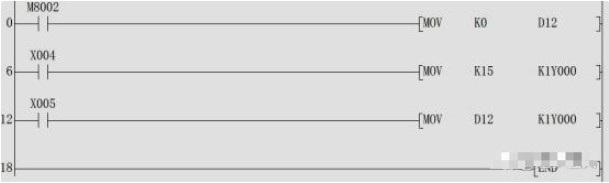

2、PLC控制程序

3、程序注释

K表示十进制常数，上电后，M8002即导通，十进制数0转换为二进制数0000，存入到数据寄存器D12中，使D12清零； X004启动时，十进制数15转换为二进制数1111，存入到Y0开始的4个位:Y0,Y1,Y2,Y3,使电机启动； X005导通，D12中二进制0000存入Y0,Y1,Y2,Y3中，电机停止。

（二）西门子S7-1200 PLC为例

例：有4台电动机，分别由Q0.0，Q0.1，Q0.2，Q0.3驱动，启动信号为I0.1，停止信号为I0.0，请使用MOVE指令完成电机的同时启动与停止。

1、任务分析：

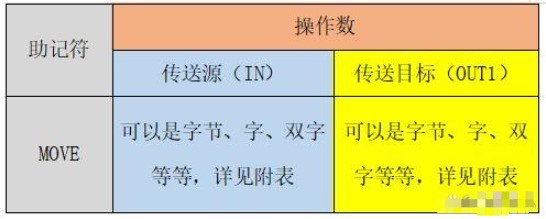

MOVE指令使用的格式：

2、PLC控制程序

3、程序注释

QB0表示从地址Q0.0开始的一个字节（B表示BYTE），即Q0.7、Q0.6、Q0.5、Q0.4、Q0.3、Q0.2、Q0.1、Q0.0。 I0.1接通时启动，传送源端二进制数1111复制到输出端QB0，使Q0.3,Q0.2,Q0.1,Q0.0的值均为1，电机启动；I0.0接通时停止，传送源端二进制数0000复制到输出端QB0，使Q0.3,Q0.2,Q0.1,Q0.0的值均为0，电机停止。

三、附表

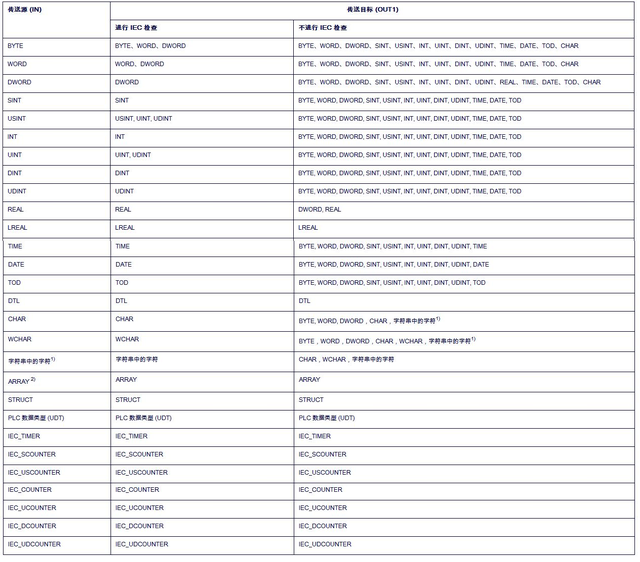

1、S7-1200传送指令MOVE附表

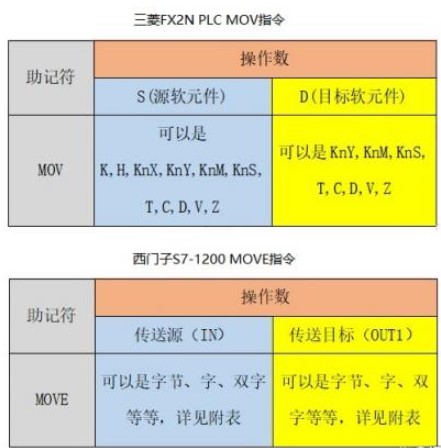

2、两种指令格式对照表
