三菱plc与威纶触摸屏的通信控制

触摸屏人机接口(Human Machine Interface,HMI),连接可编程序控制器(PLC)、变频器、直流调速器、仪表等工业控制设备，利用显示屏显示，通过输入单元(如触摸屏、键盘、鼠标等)写入工作参数或输入操作命令，实现人与机器信息交互的数字设备,由硬件和软件两部分组成.

举个简单的例子说明下HMI控制PLC。

写一个简答的控制两个电机正反转、调速、速度显示。

先写主界面：

主界面的编辑

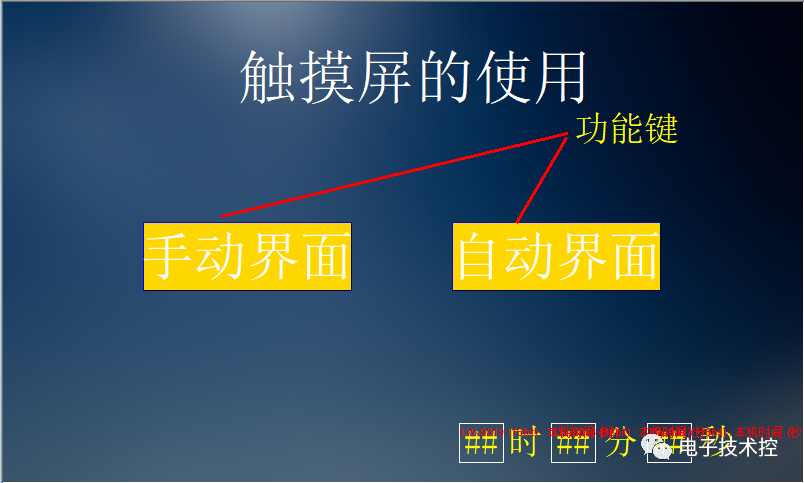

文字/批注用来写标题或者按钮、开关的标注，手动界面和自动界面的进入用功能键来实现，新建两个窗口，一个是手动界面窗口和自动界面窗口，

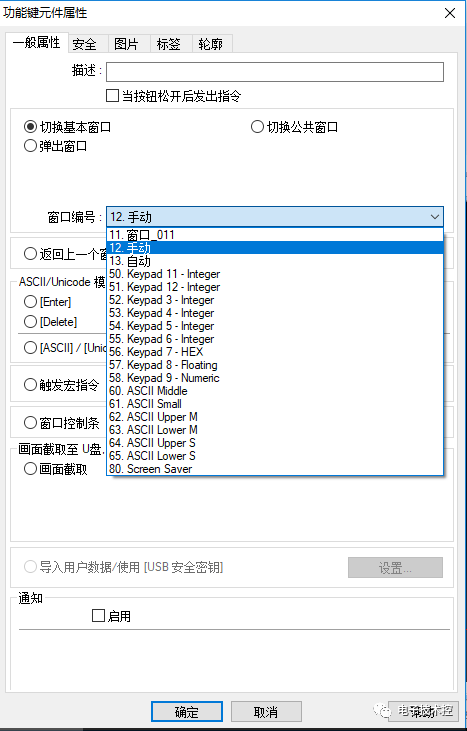

功能键的属性

时间

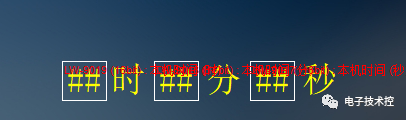

在主界面的下面可添加时间显示。

手动界面

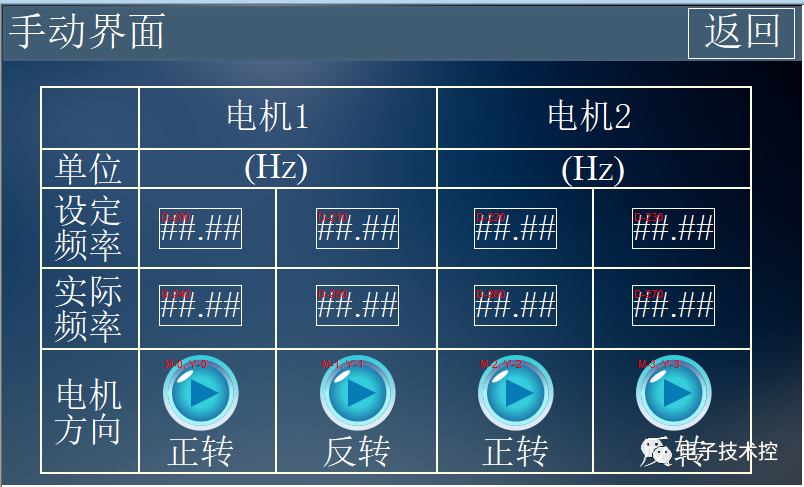

手动界面的编写包括电机的正反转，正反转的调速和实际速度显示，

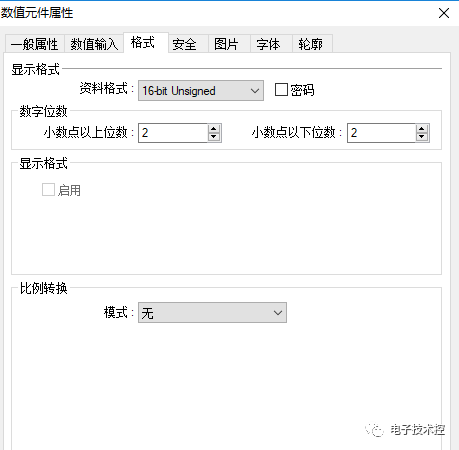

数值输入属性

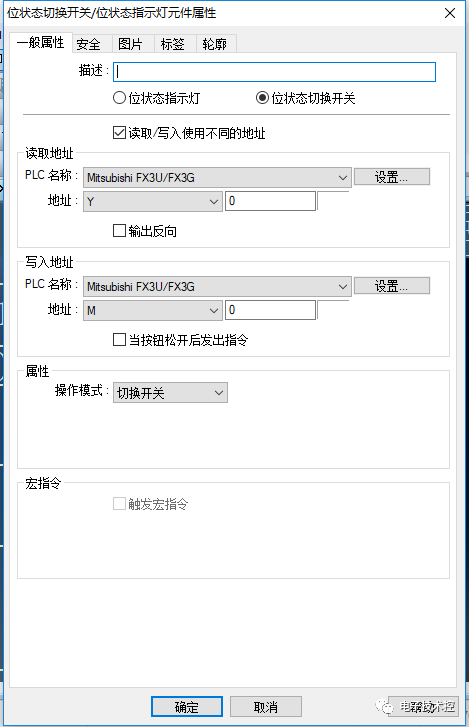

位状态切换开关属性

位状态切换开关选择读取和写入不同，意思就是写入的M0按住按钮，M0接通，如果Y0输出，则状态灯亮;如果选择读写一样按住按钮M0接通状态灯亮。

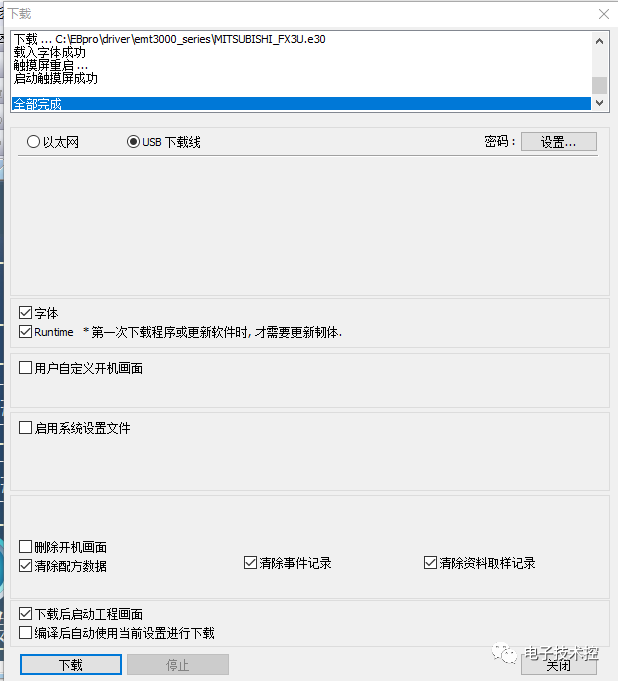

写完以后将程序考入触摸屏中，电机工具，下载，下载成功：

下载完成

视频演示：

当然，HMI要配合相应的PLC程序才能正常运作和显示数据，PLC程序：

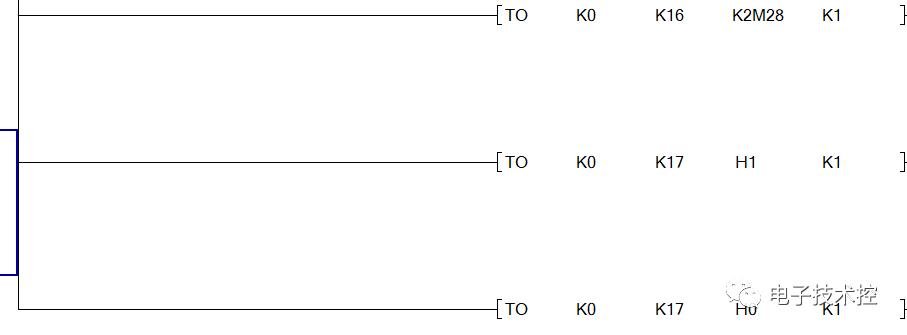

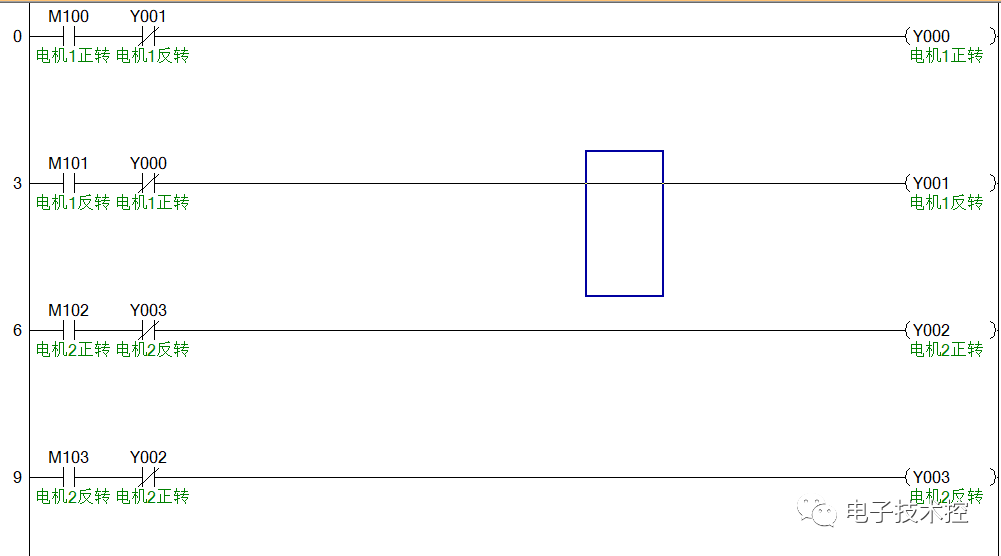

电机控制

频率输出

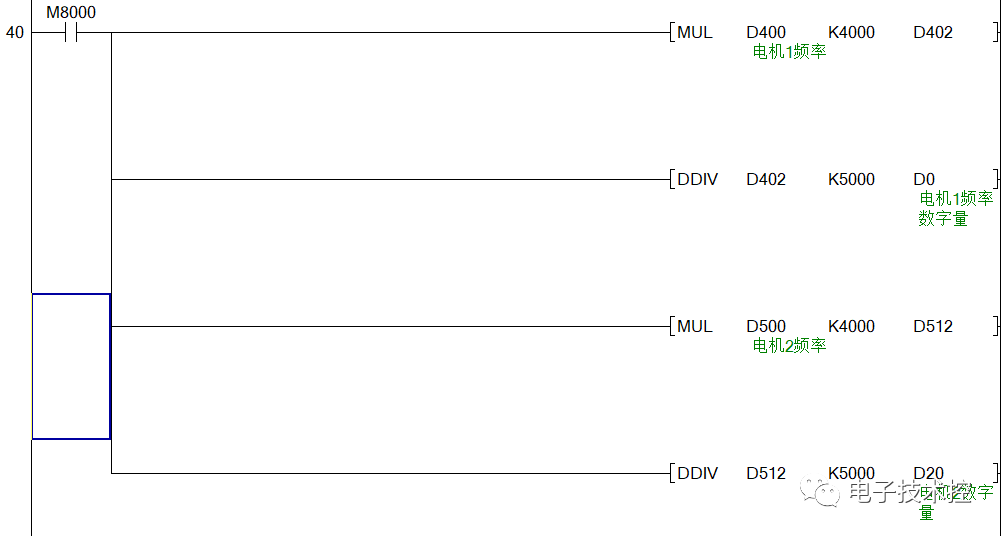

频率与数字量转换

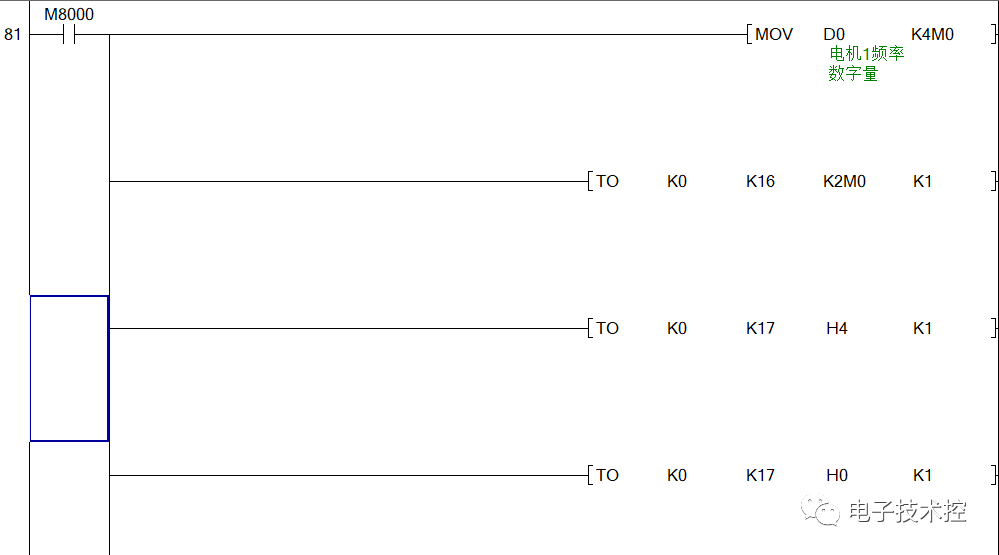

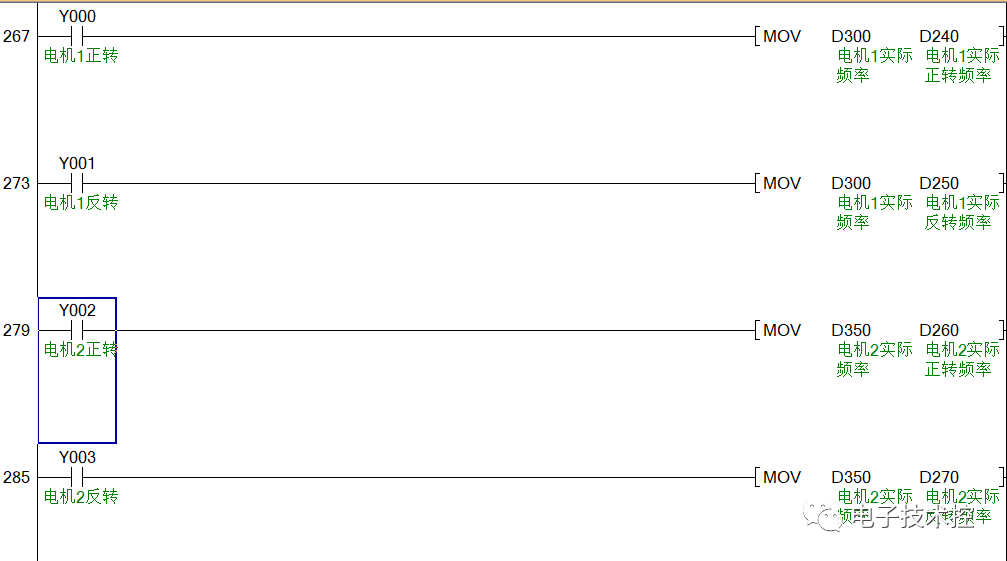

DA1电机1频率调速

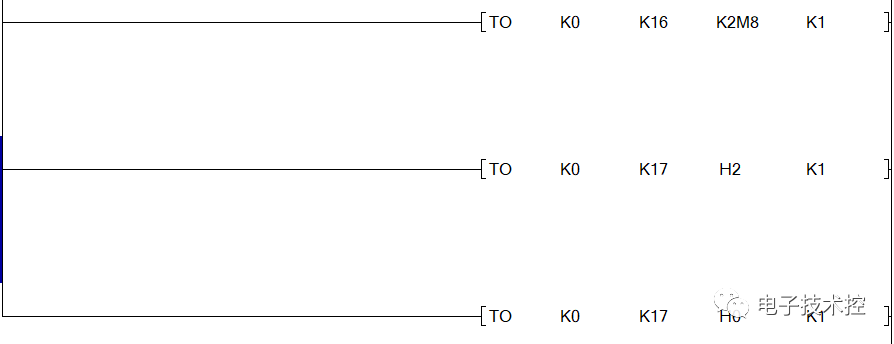

DA电机2频率调速

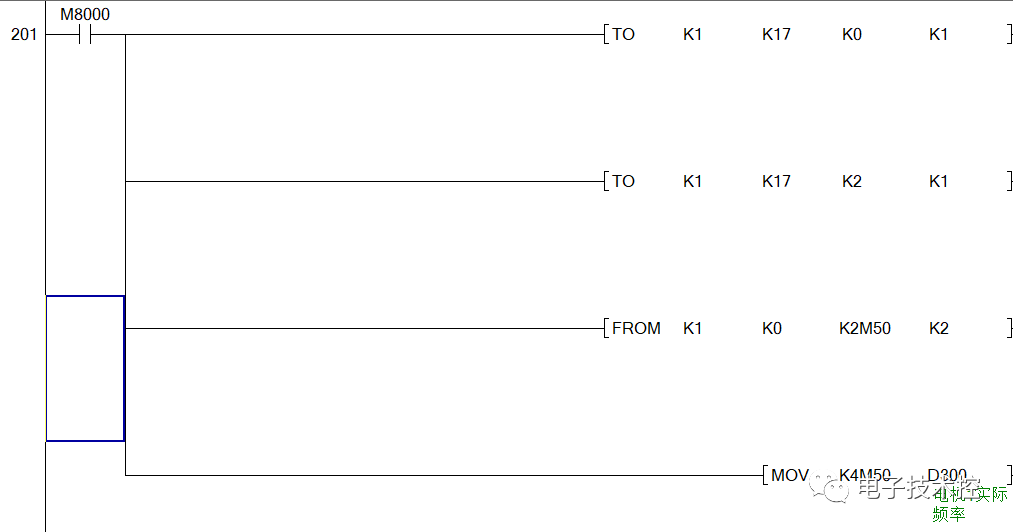

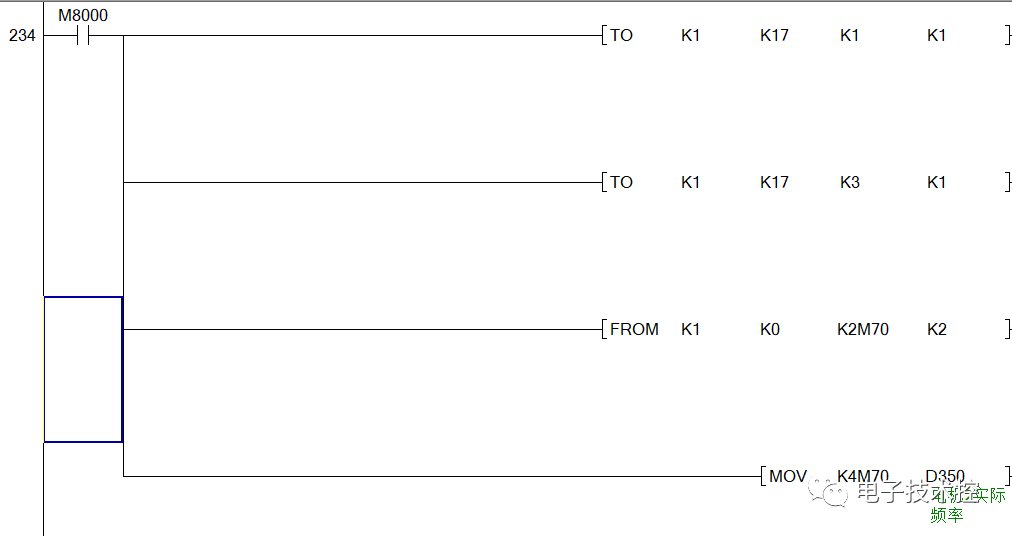

AD模块电机1实际频率输出

AD模块电机2实际频率输出

实际频率需要源程序的私信。
