PLC输入输出继电器XY的使用方法

输入继电器、输出继电器的编号是由基本单元持有的固定编号，和针对扩展设备连接顺序分配的编号组成的。由于这些编号使用8进制数，所以不存在“8”、“9”的数值。

输入输出继电器编号

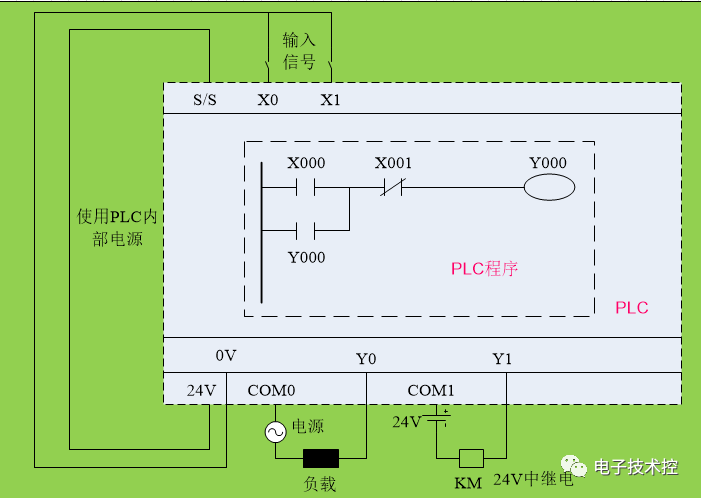

端子名称及接线示意图

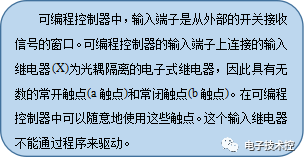

输入X

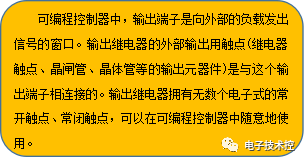

输出Y

在输入端子X接线中，所有的X的公共端只有一个S/S，但是对于输出端子的公共端com口则是不一样的，具体分配情况如下图所示。

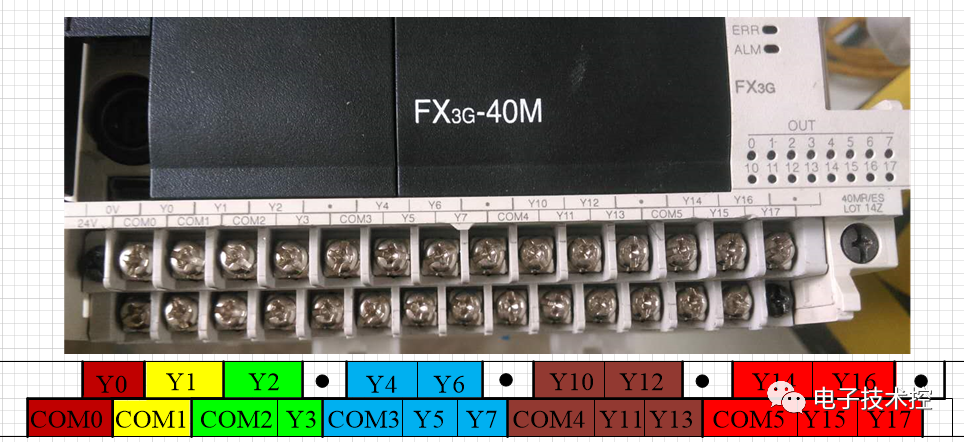

输出端Y与com口

举个简单的例子来说明下输入输出端口的解法。

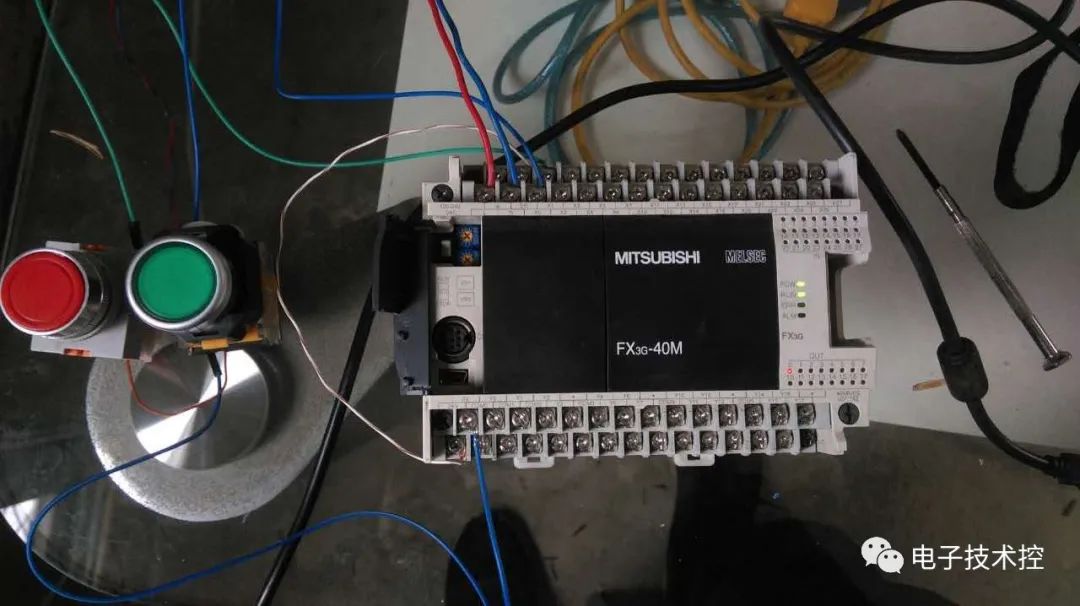

初始状态

S/S接PLC内部24V直流电源，输入信号X0、X1通过按钮与0V相接，红色按钮为X1，X0为绿色按钮。

红色按钮为开始输入，点击输入X0，输出Y0等量并进行自锁，

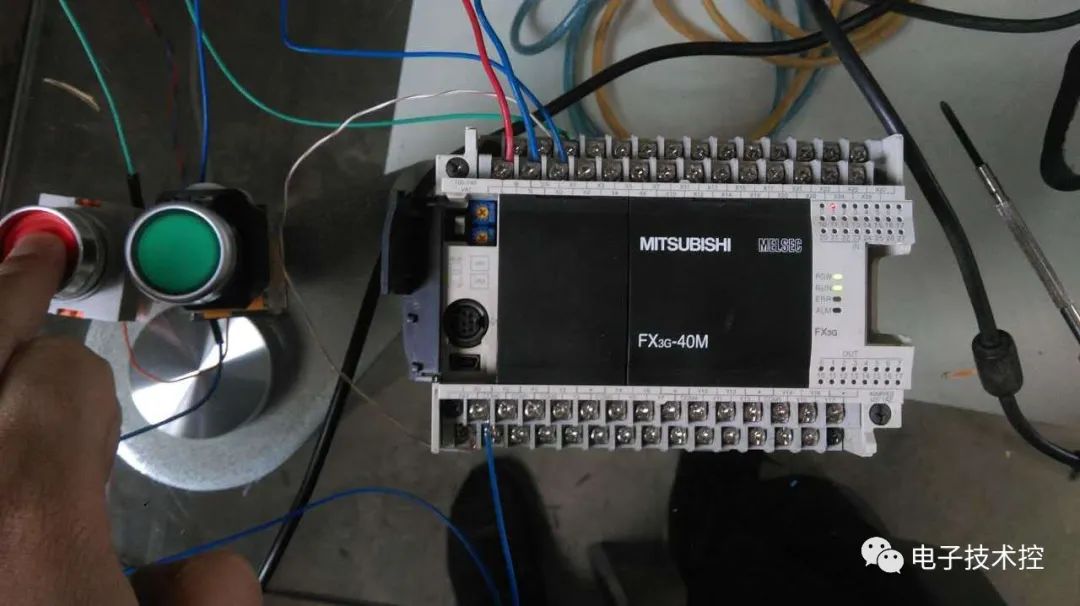

输入X0

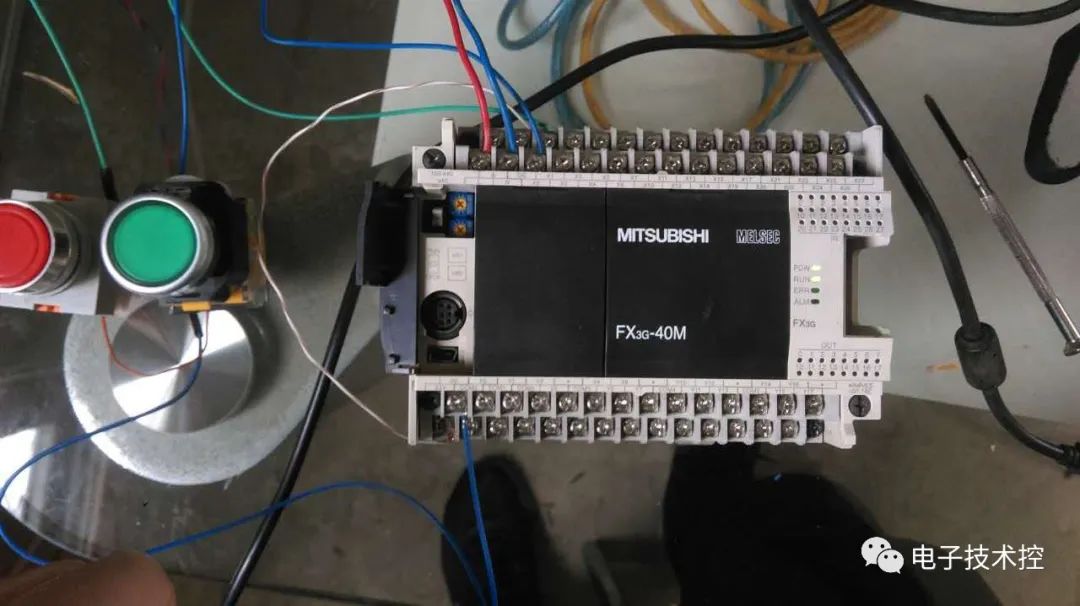

输出Y0并自锁

输入X1输出Y0接触自锁。

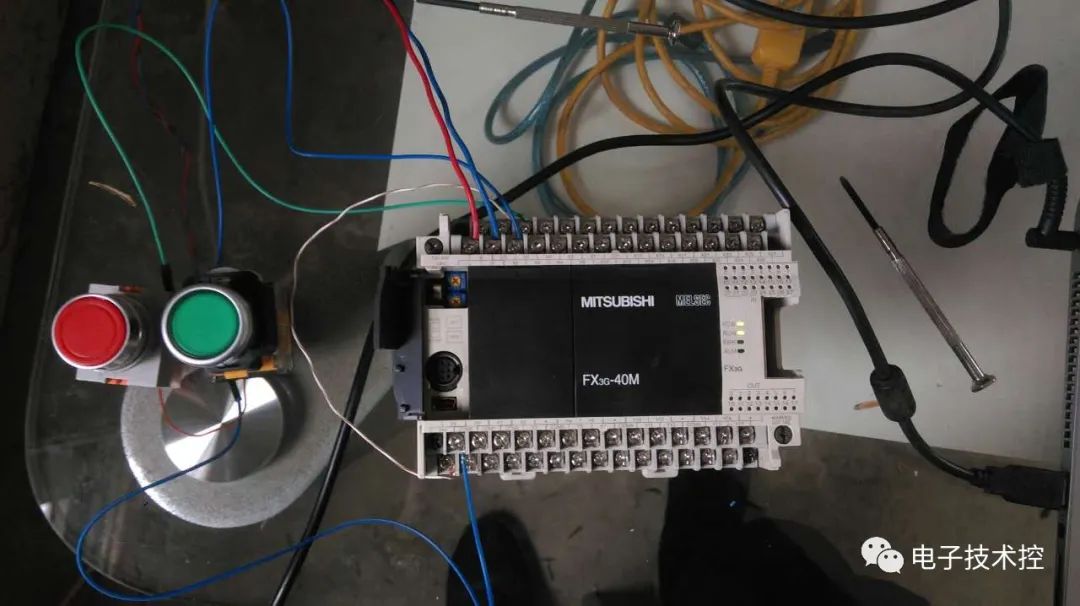

Y0灯灭
