变频器的工作原理及接线方法

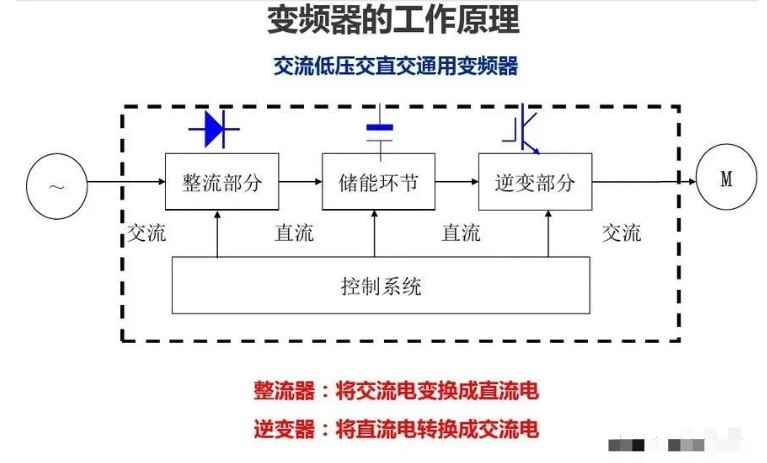

变频器的工作原理

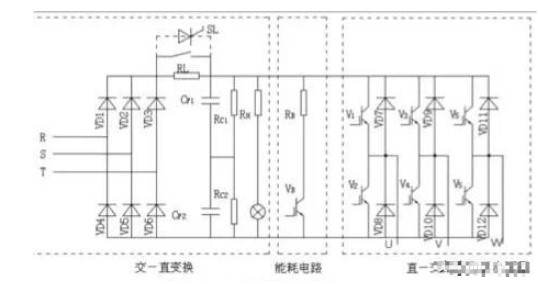

变频器在为负载提供稳定的电压与电流的前提条件是把电网不稳定的交流电经过整流变成直流电，然后进行直流滤波，再经过逆变电路，将直流电转换为稳定的交流电的过程。

这样，经过内部电路的转换，就可以提供稳定的不同频率的交流电了，从而提升了设备的稳定性以及实现电能的充分利用。

变频器通过调整电源的电压和频率，以达到节能、调速的目的，此外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化的要求不断提高和节能的倡导，变频器的应用也越来越广泛。

变频器的接线方法

变频器主回路接线：(R、S、T)分别为电源进电，变频器输出端子(U、V、W)分别接到电动机上。

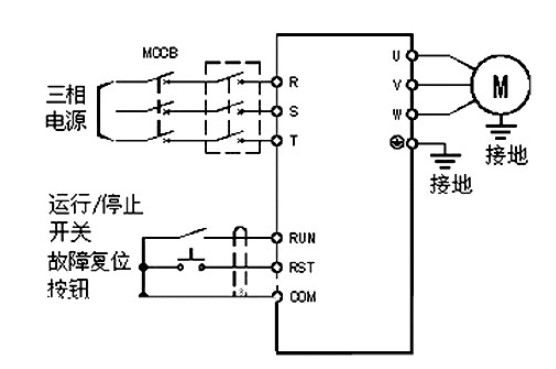

变频器接线图

控制回路一般的要电机正转的话，就用一个中间继电器，把这二点，控制接点输入公共端和正转启动分别接到中间继电器的常开触点，当中间继电器得电，电机正转，失电，电机停止。

变频器参数设定：常见有参数有变频器频率设定、运行操作、最高频率、基本频率、额定电压、最高输出电压、加速时间、减速时间、直流制动开始频率、直流制动时间、起动频率值、起动频率保持时间、停止频率、数据保护、功能代码说明、LCE监视、反向旋转禁止、热继动作电流等。只要按照不同厂家的变频器设置就ok.
