变频器的组成及分类

变频器的组成

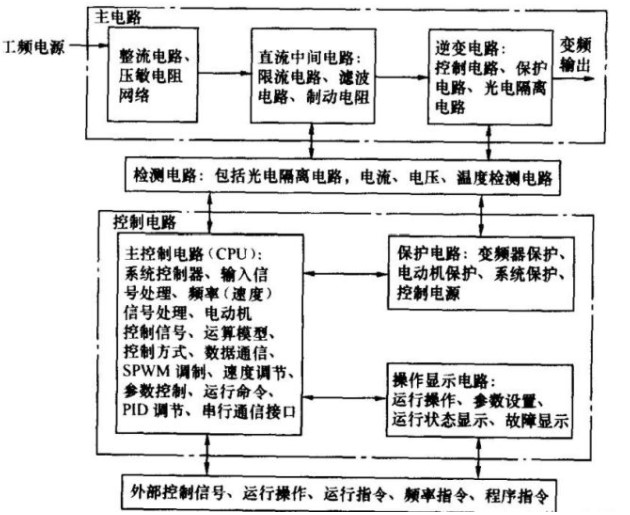

变频器是一种电源转换装置，将输入给变频器固定频率，固定电压的三相交流电，转换成可调频率和可调电压的三相交流点，主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成的。

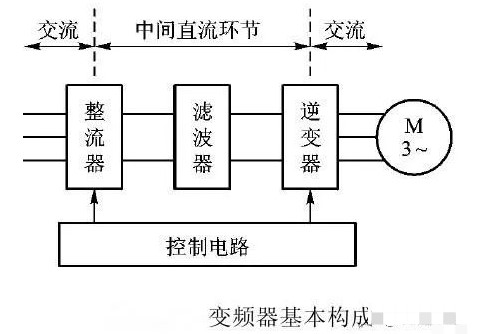

三相交流电经整流滤波变为直流，直流再逆变为频率电压任意可调的三相交流电。直流中间环节并联电容，由于大电容的作用，主电路直流电压比较平稳，内阻很小，具有电压源的特性，属电压型变频器，在异步电动机的调速系统中，因电动机为感性负载，电容同时兼作缓冲无功功率的储能元件。

逆变部分采用为门极可关断晶闸管。逆变部分的每个桥臂均由一个门极可关断晶闸管和一个反向并联的续流二极管所组成，续流二极管的作用是为负载的滞后电流提供一条反馈到直流电源的通道，故又称为回馈二极管。逆变器采用正弦波脉宽调制式，整流部分直接采用不可控二极管整流器件，使电网侧功率因数和波形大大改善。

变频器的分类

变频器按输入电压等级可分低压变频器和高压变频器，低压变频器国内常见的有单相220 V变频器、三相220 V变频器、i相380 V变频器。高压变频器常见有6 kV、10 kV变压器，控制方式一般是按高低一高变频器或高一高变频器方式进行变换的。

变频器按频率变换的方法分为交-交型变频器和交-直交型变频器。交-交型变频器可将工频交流电直接转换成频率、电压均可以控制的交流，故称直接式变频器。交直-交型变频器则是先把工频交流电通过整流装置转变成直流电，然后再把直流电变换成频率、电压均可以调节的交流电，故又称为间接型变频器。

在交-直-交型变频器中，按主电路电源变换成直流电源的过程中，直流电源的性质分为电压型变频器和电流型变频器。

综合整理自百度百科、变频器学、沪上工控
