数字PID控制的原理

　　数字PID控制的原理

　　自从计算机和各类微控制器芯片进入控制领域以来，用计算机或微控制器芯片取代模拟 PID控制电路组成控制系统，不仅可以用软件实现 PID 控制算法，而且可以利用计算机和微控制器芯片的逻辑功能，使 PID 控制更加灵活。将模拟PID 控制规律进行适当变换后，以微控制器或计算机为运算核心，利用软件程序来实现 PID 控制和校正，就是数字（软件）PID 控制。

　　由于数字控制是一种采样控制，它只能根据采样时刻的偏差值来计算控制量，因此需要对连续 PID 控制算法进行离散化处理。对于实时控制系统而言，尽管对像的工作状态是连续的，但如果仅在离散的瞬间对其采样进行测量和控制，就能够将其表示成离散模型，当采样周期足够短时，离散控制形式便能很接近连续控制形式，从而达到与其相同的控制效果。

　　PID的增量型公式：

　　PID=Uk+KP*【E(k)-E(k-1)】+KI*E(k)+KD*【E(k)-2E(k-1)+E(k-2)】

　　PID算法具体分两种：一种是位置式的 ，一种是增量式的。

　　位置式PID的输出与过去的所有状态有关，计算时要对e（每一次的控制误差）进行累加，这个计算量非常大，而明显没有必要。而且小车的PID控制器的输出并不是绝对数值，而是一个△，代表增多少，减多少。换句话说，通过增量PID算法，每次输出是PWM要增加多少或者减小多少，而不是PWM的实际值。所以明白增量式PID就行了。

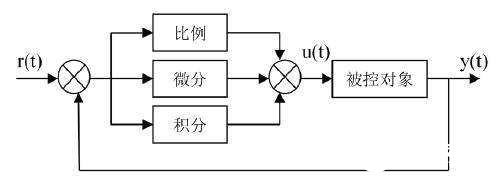

PID控制原理：

　　本系统通过摆杆（辊）反馈的位置信号实现同步控制。收线控制采用实时计算的实际卷径值，通过卷径的变化修正PID前馈量，可以使整个系统准确、稳定运行。

　　PID系统特点：

　　1、主驱动电机速度可以通过电位器来控制，把S350设置为SVC开环矢量控制，将模拟输出端子FM设定为运行频率，从而给定收卷用变频器的主速度。

　　2、收卷用S350变频器的主速度来自放卷（主驱动）的模拟输出端口。摆杆电位器模拟量

　　信号通过CI通道作为PID的反馈量。S350的频率源采用主频率Ⅵ和辅助频率源PID叠加的方式。通过调整运行过程PID参数，可以获得稳定的收放卷效果。

　　3、本系统启用逻辑控制和卷径计算功能，能使系统在任意卷径下平稳启动，同时两组PID参数可确保生产全程摆杆控制效果稳定。
