三相异步电动机的正反转控制原理详解

三相异步电动机的正反转控制原理

三相异步电动机接触器联锁的正反转控制的电气原理图如图所示。线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB2和反转按钮SB3控制。这两个接触器的主触头所接通的电源相序不同，KM1按L1—L2—L3相序接线，KM2则对调了两相的相序。控制电路有两条，一条由按钮SB2和KM1线圈等组成的正转控制电路；另一条由按钮SB3和KM2线圈等组成的反转控制电路。

控制原理：当按下正转启动按钮SB2后，电源相通过热继电器FR的动断接点、停止按钮SB1的动断接点、正转启动按钮SB2的动合接点、反转交流接触器KM2的常闭辅助触头、正转交流接触器线圈KM1，使正转接触器KM1带电而动作，其主触头闭合使电动机正向转动运行，并通过接触器KM1的常开辅助触头自保持运行。反转启动过程与上面相似，只是接触器KM2动作后，调换了两根电源线U、W相(即改变电源相序)，从而达到反转目的。

互锁原理：接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁(或互锁)。实现联锁作用的常闭触头称为联锁触头(或互锁触头)。

三相异步电动机的启动与运行原理

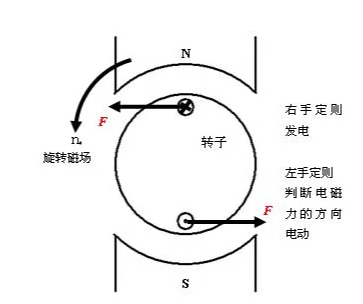

(1)当三相异步电机接入三相交流电源(各相差120度电角度)时，三相定子绕组流过三相对称电流产生的三相磁动势(定子旋转磁动势)并产生旋转磁场，该磁场以同步转速n0沿定子和转子内圆空间作顺时针方向旋转。

(2)该旋转磁场与转子导体有相对切割运动,根据电磁感应原理,转子导体(转子绕组是闭合通路)产生感应电动势并产生感应电流(感应电动势的方向用右手定则判定)。

(3)根据电磁力定律，在感应电动势的作用下，转子导体中将产生与感应电动势方向基本一致的感生电流。载流的转子导体在定子产生的磁场磁场中受到电磁力作用(力的方向用左手定则判定)，电磁力对电机转子轴形成电磁转矩，驱动电机转子沿着旋转磁场方向旋转，当电动机轴上带机械负载时，便向外输出机械能。由于没有短路环部分的磁通比有短路环部分的磁通领先，电机转动方向与旋转磁场方向相同。

综合整理自百家号工控窝、百度知道
