变频器柜外部接线的作用

变频器柜的工作电压是10KV，在一次回路中采用直接高-高连接的方式，输出电压10KV。 功率器件采用低压串联型。

采用整流器件为PLC、通讯、模拟量开关提供电压。

在这里我们主要看变频器柜的外部接线，变频器的一次接线图大家能够很直观的看出，所以不进行介绍。

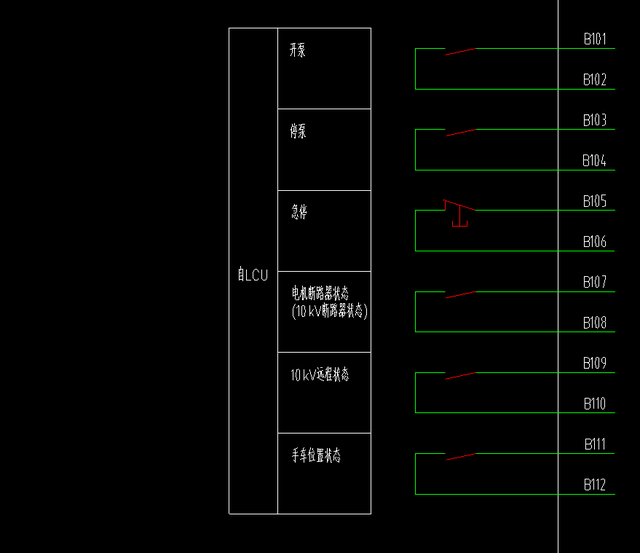

下图我们能够看到由很多触点、开关。

首先我们在这里认识这是端子排，那么端子排上连接的这些接点指的是什么，在这里我们可以理解为继电器的常开触点。

看图的时候如果发现有开关量信号，那么必然就有回路形成，我们在这里就要考虑开关量给变频器柜内部提供外部遥控开关量信号。

好，我们看到这里，就知道下面电路图就是反应外部开关量对变频器的控制，分别控制开泵、停泵、急停等。

我们在变频器柜上接入面板的话，可以监控一次设备断路器状态、远程和就地的状态。

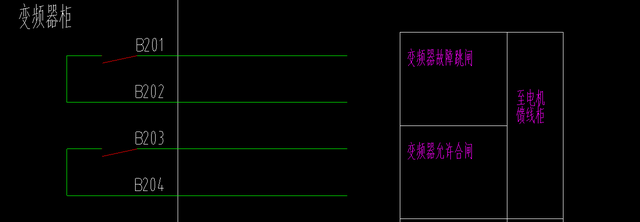

下面我们看一下变频器柜输出部分，我们知道变频器柜的其中两个开关量触点用来远程控制断路器。

断路器要想远程合闸，变频器柜会提供远程合闸信号，断路器只有收到变频器柜的合闸信号才能合闸。

断路器跳闸，变频器接收到电机或其他部件故障时，会发生跳闸。 变频器柜为了保护负载免受带病运行，发生故障时，他会给断路器提供一个故障跳闸信号，断开断路器。

今天我们学习了变频器柜外部接线的作用，在今后的工作中，我们再也不会对配电柜外部接线烦恼了。
