变频器柜控制回路的工作状态

今天我们来看变频器柜控制回路就地启动泵和监控断路器状态。

在控制回路中，往往引入各种电信号来实现控制功能，电气信号来自于位置状态，故状态障，警告状态等。

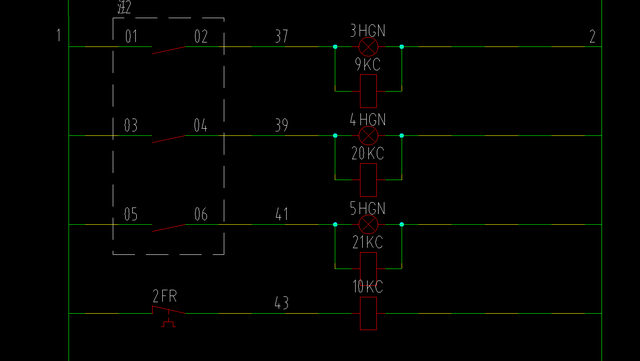

图一就介绍了断路器状态、手车状态、10KV远程状态、过载状态的电器设备信号。

变频器控制柜监控断路器的状态，利用断路器的电信号接通中间继电器的线圈，这样的控制原理在高压回路中比较常见。

在这里的指示电路可以在就地检查系统的状态，可以通过观察来判断监控状态运行情况。

图一

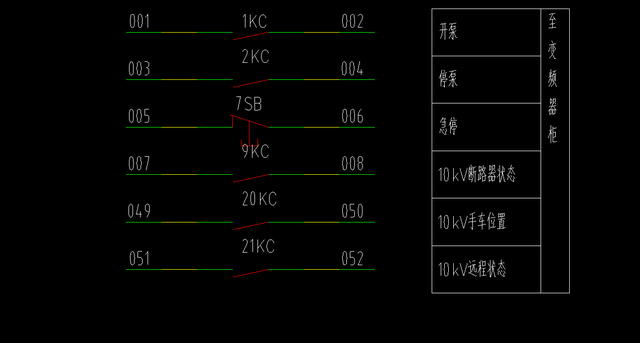

从图二我们能够看到变频器控制柜的中间继电器线圈的作用，通过中间继电器触点将断路器的位置、故障信号传递给变频器。

我们可以看到触点的两端没有接入电路，我们需要考虑的是这种情况是系统提供电源。

图二的触点位置来自与继电器，但是它要将电信号反馈给变频器，变频器会根据触点的状态来做出相关动作。

启停状态在这里我们还要结合图三来理解原理图。

图二

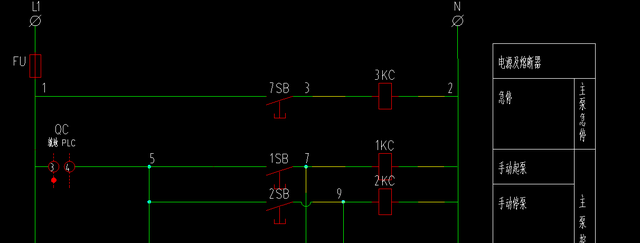

从图三大家会看到就地控制，启泵、停泵、急停。

在控制柜上，我们往往看到红色的急停按钮，在在这里，电路中急停是不能用触点来代替的，这里需要大家在看图是特别注意。

图三

我们今天介绍的内容就是如图联系几张电路图识别工作原理，也许初学者可能看图特别困难，坚持每天看图，一定会掌握看图方法的。
