单相双值电容异步电动机的接线方法

单相双电容电动机称为单相双值电容异步电动机，属于电容分相原理单相电动机。这是一种高转矩单相电动机，这种电动机的电路中分别接有启动电容和运行电容。在农用电器和日用电器应用广泛，通过调换主绕组或者副绕组的两根引线即可改变转向。

单相双值电容异步电机接线如下：

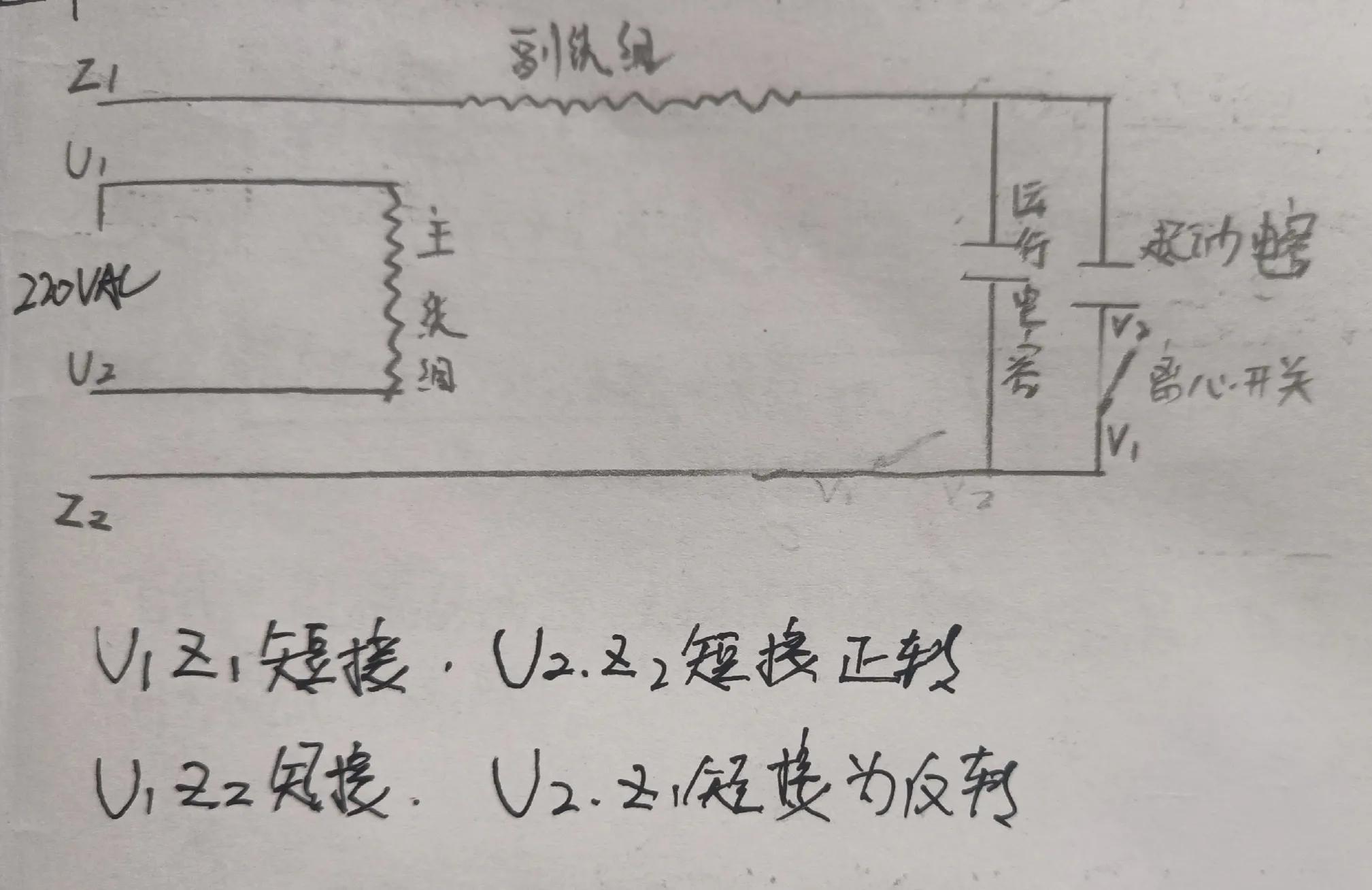

单相双值电容电机接线

机壳上共有6个接线柱，分别为：主绕组的两个脚、副绕组的两个脚、离心开关的两个脚。主绕组接220V；副绕组串联运行电容后与主绕组并联；启动电容串联离心开关后与运行电容并联。

启动电容和运行电容的区别：启动电容只在电动机启动过程中工作，当转速达到百分八十就及时退出。启动电容的容量相对较大，以保证电 动机有较高的启动转矩。运行电容只在电动机工作时起作用，运转电容的电容 量相对较小，以保证有较好的运转特性。 这类电动机的二次绕组中大多串接有离心式启动开关， 正确接线时，启动电容应和离心式开关串联，再和运行电 容进行并联。
