电机正反转控制电路的工作原理

为了使电动机能够正转和反转，可采用两个接触器KM1，KM2换接电动机三相电源相序，但两个接触器不能同时吸合，否则会造成短路事故，为了防止短路事故的发生，在电路中一定要做互锁。电路控制图如下（采用接触器和按钮的双重互锁，更加安全）。

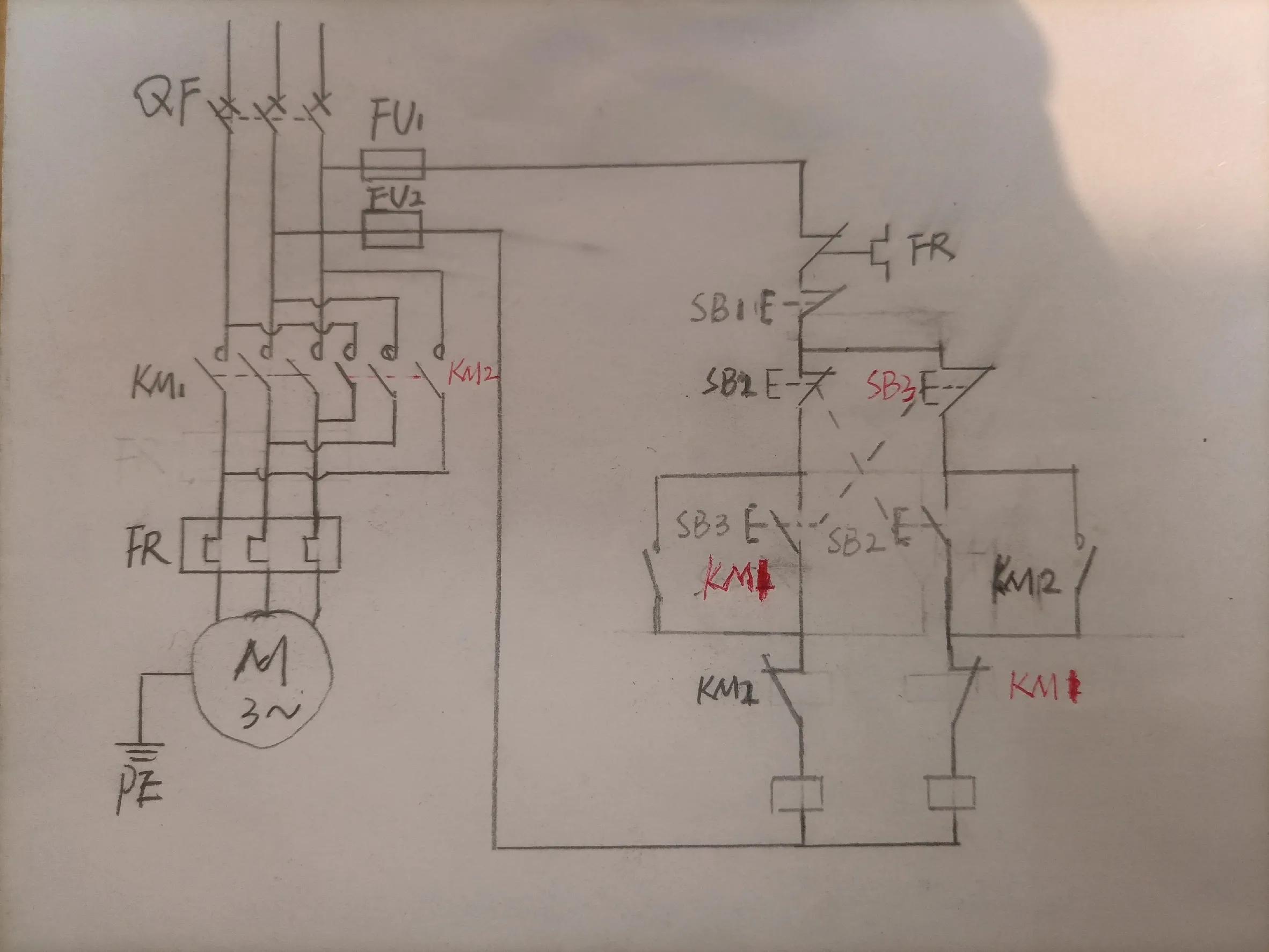

电机正反转控制电路图

线路控制如下：

按下启动按钮SB3，KM1接触器通电吸合并自锁，接触器主触点闭合，电动机得电工作，此时三相电相序为L1，L2，L3，此时电机正向运转。当按下按钮SB2时，KM2接触器通电吸合并自锁，接触器主触点闭合，电动机得电工作，此时三相电相序为L3，L2，L1，此时电动机反向运转。按下按钮SB1，电动机停止工作。

注意：此电路可以实现电动机正向或者反向运转后，如果想改变电动机的转向，可以直接按正反转启动按钮即可，不必先按下停止按钮，再去切换电机转向。
