电动机单方向运行电路的工作原理

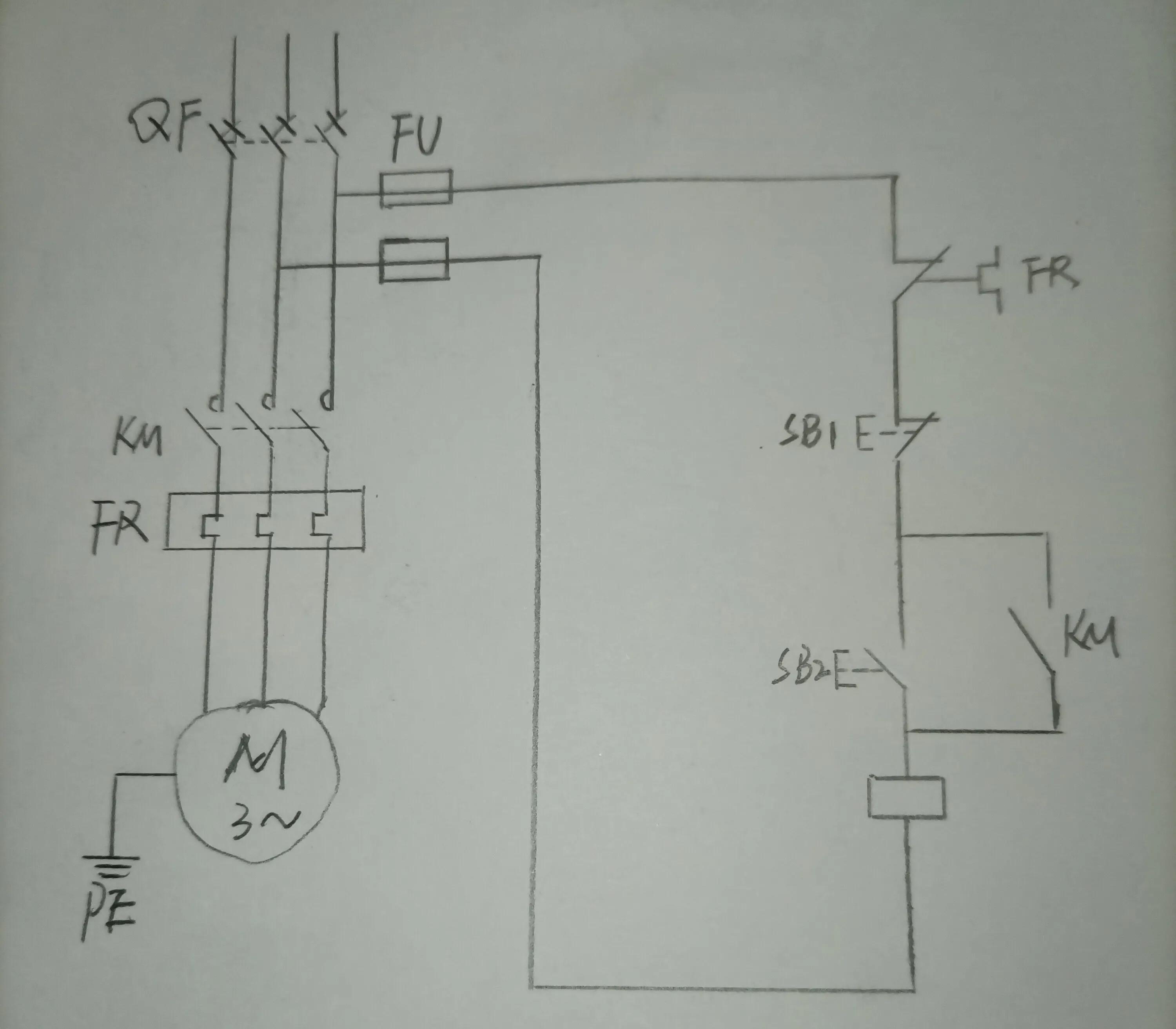

电动机单方向运行电路是应用最多的控制电路，日常的水泵和风扇都是单方向控制电路，也是电工掌握的基本电路，电动机单方向运行电路如下图：

电动机单方向运行电路原理图

工作过程如下：按下启动按钮SB2交流接触器KM线圈得电铁芯吸合，主触点吸合使电动机得电运行，KM常开辅助触头也同时得电闭合，实现了电路的自锁。三相电电源一相通过FU1—SB1的常闭—KM的常开触点接触器的线圈—FU2—三相电电源另一相构成回路。松开SB2，KM也不会断电释放。当按下停止SB1时，SB1常闭点断开，KM线圈断电释放，主副触点打开，电动机断电，停止运行。FR为热继电器，当电动机过载或者出现故障电流过大时，热继电器内的双金属片温度升高，发生变形，使FR常闭点打开，KM失电释放，电动机断电，停止运行从而实现过载保护。
