单相电机接线图解

单相电机跟三相电机不一样。单相电机只有两个绕组，一个主绕组，一个副绕组。但是在应用中，它比三相电机感觉要复杂的多。比如它的接线，比如它的正反转。都还是有好几种情况，不掌握它的一些规律和诀窍。往往贸然行事，不小心很容易就把电机给烧了。

网上很多类似的东西，都是直接转发过来。把人看的云里雾里，不明就里。关键还有很明显的错误的东西，也是层层往下传。不仔细去分辩，还真容易出错。

下面我收集了一些相关的图片，对这个话题感兴趣的朋友，不妨一起来讨论学习一下:

(经典的书本级单相电机绕组接线图)

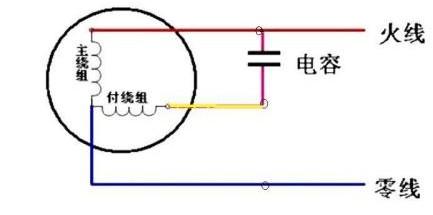

❶双绕组，分主副。主绕组线粗匝数少，副绕组线细匝数多。接线方法为:火线进➡分两路➡一路到主绕组➡回零线。另一路➡串电容➡副绕组➡回零。

❷单相电机要实现反转，一般都是交换主绕组或者副绕组头尾即可。但若是在线圈里面已经固化的，出线端处一般都是不可换向。也就是说，电机只允许一个方向旋转。

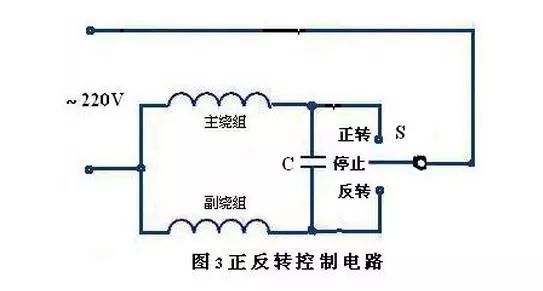

❶还有一种特殊的单相电机，如上图。它的主副绕组参数一样，也就是不分主副。比如洗衣机电机一般都是这样。这种电机的正反转，不用倒换绕组方向。(倒换绕组方向实际上还是相当麻烦的)。它这种直接切换线路，先进哪一边绕组即可。拨到主绕组正转，拨到副绕组反转，控制相对容易的多。

❷但是一定要注意区分绕组是哪种。需要严格区分主副绕组的，这种切换方法就不可以。

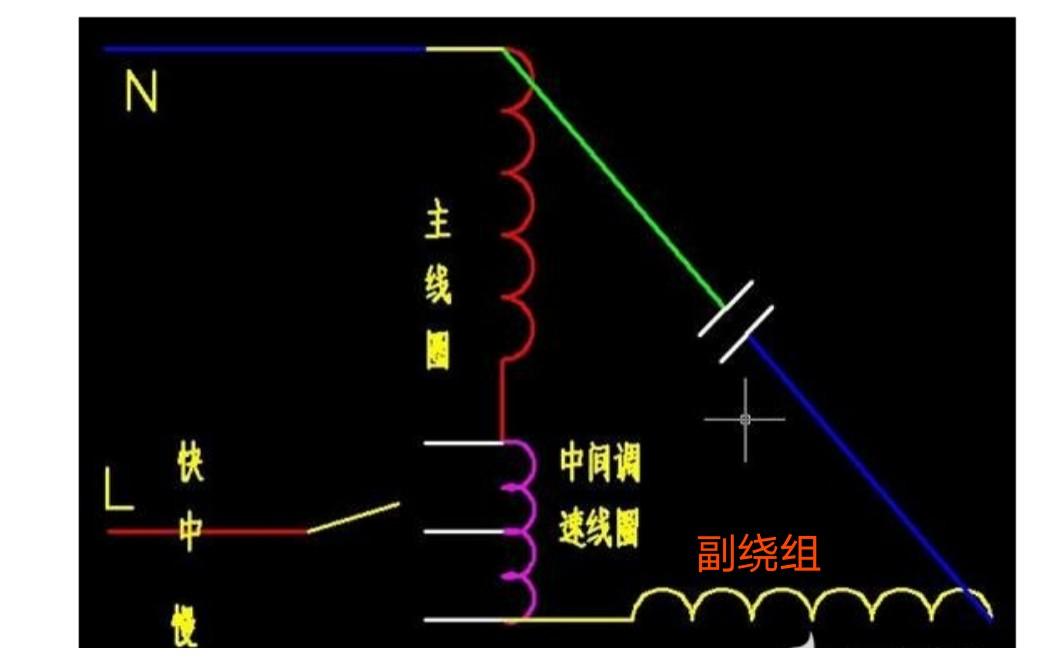

❶这种是调速单相电机，比如风扇电机。通过带抽头的绕组来增加线圈电阻限流。从而获得不同转速。

❷这种电机接线之前，用万用表测量各抽头阻值，以便判断档位线头排列。

❸主绕组阻值小，副绕组阻值大，抽头各阻值进行数学加减，便可以加以判断。

这种是双电容单相电机，启动力矩相对单电容大很多。

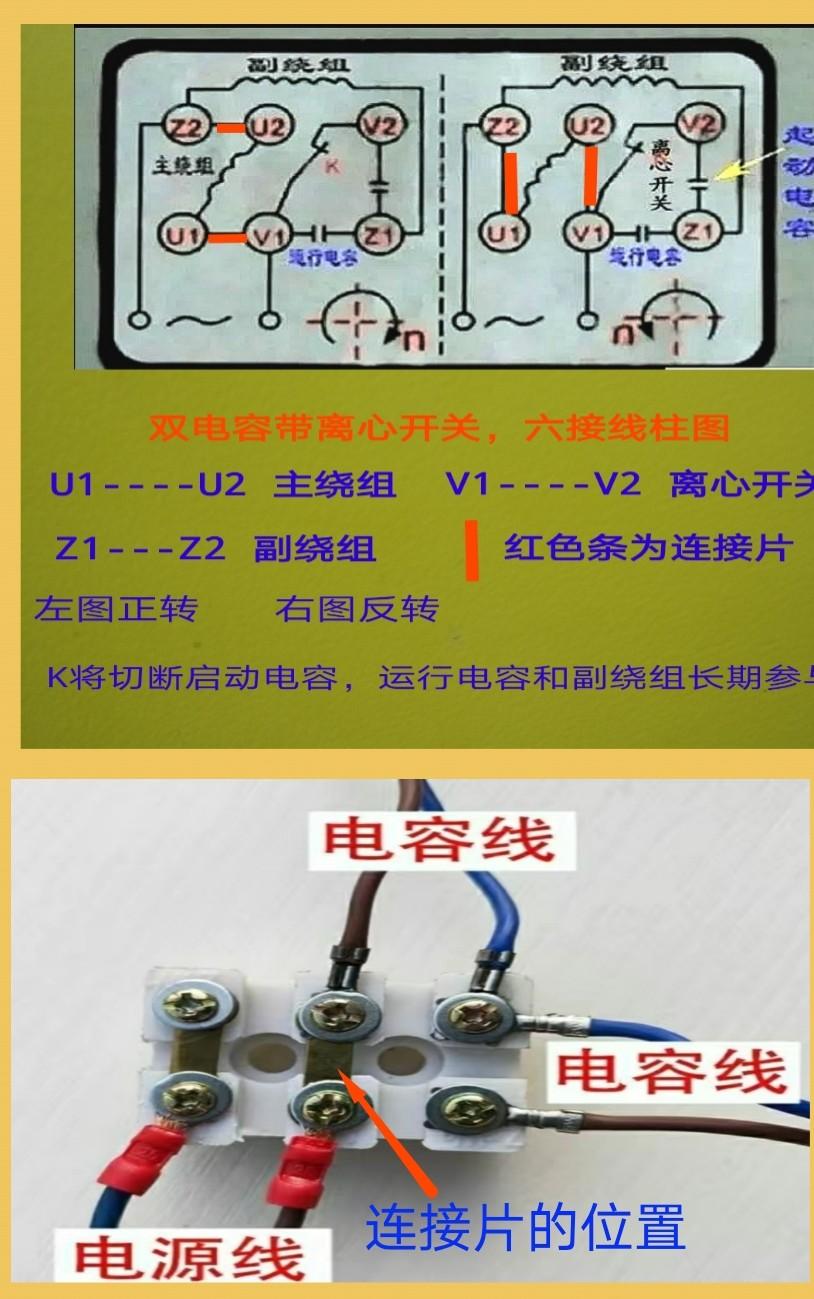

❶运行绕组(主绕组)，启动绕组(副绕组)。电源➡经过双电容(一个启动，一个运行)➡启动电容串接离心开关➡和副绕组➡回零

❷启动完毕以后，离心开关在达到一定速度后，自动切断了启动电容。剩下运行电容参与长期运行。

❸重点注意:接线板上绕组及电容等的分布排列，上面一般都有字母，基本上都遵循惯例，不会乱排列。

(接线盒内参考图)

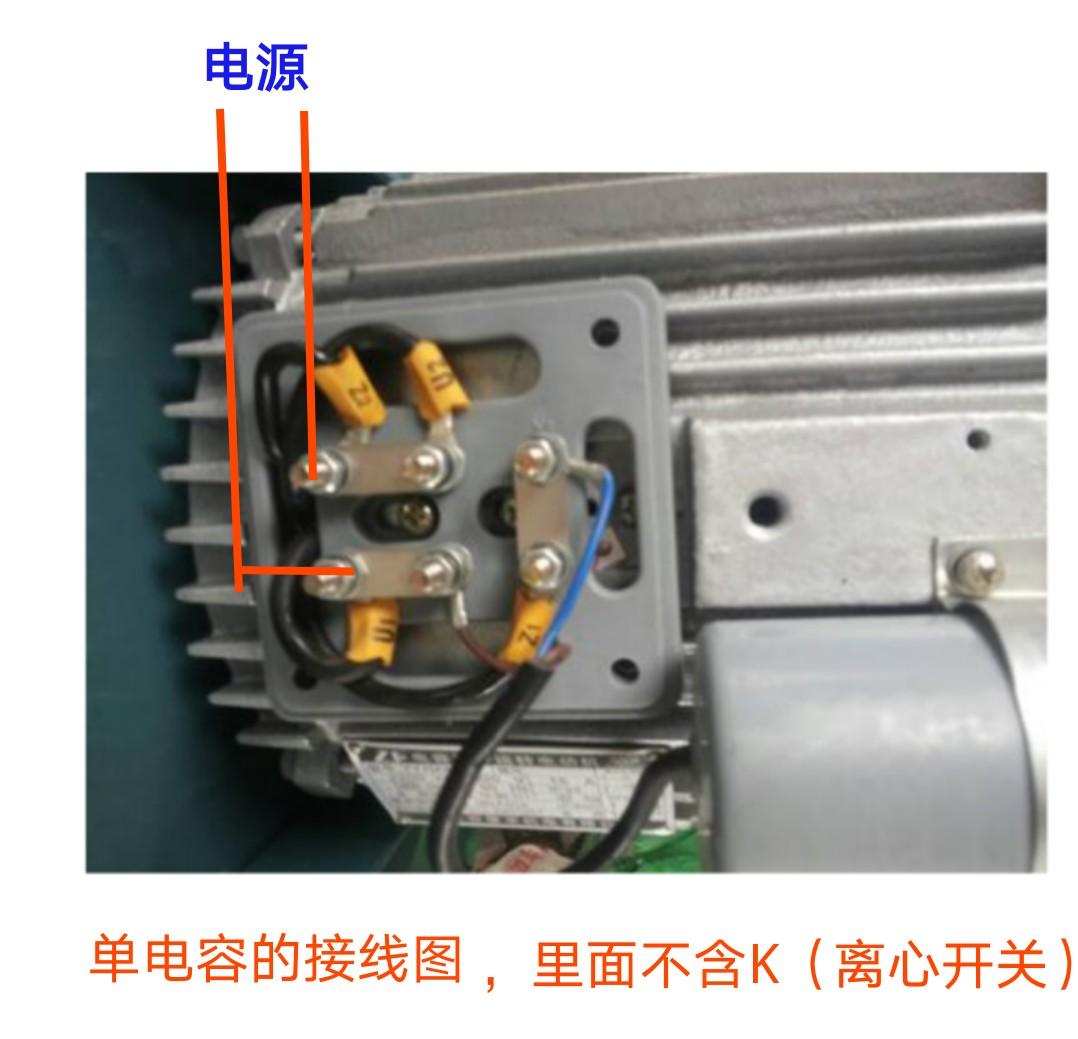

单电容的接线图如下:

所以只有运行电容，没有启动电容，用铜片短接了。

以上是单电容五个接线柱，排列的模拟。
