电动机一键启停电路解析

电机控制电路有很多种，喜欢电路研究的朋友呢，经常喜欢琢磨各种控制电路。满足自己的动手能力同时，也满满的有一种成就感。

今天在这里跟大家分享的是经典电路-一键启停。很多朋友说，此电路实用性不强。但是确是在工作中，它也是有应用的。

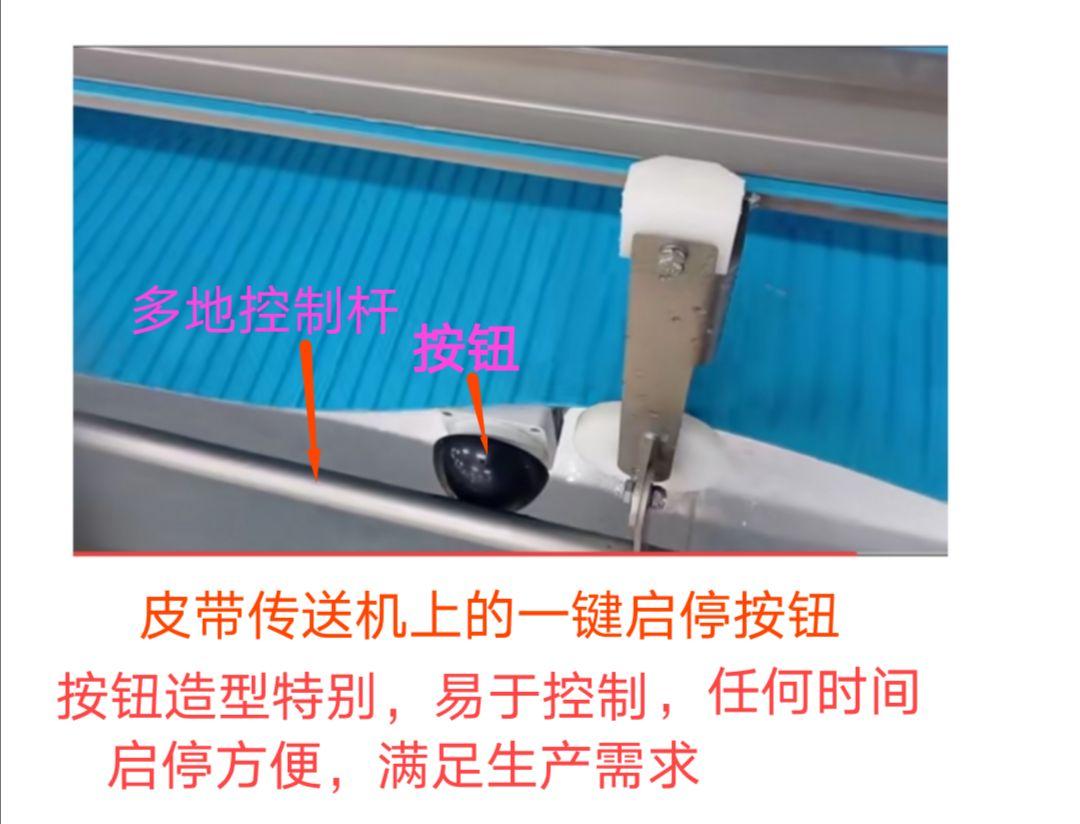

比如很多皮带传动的流水线上，应用一键启停的，确实大有人在。作为从成本考虑出发的非标制作商们，节约材料成本才是王道。

好啦，废话不多说。我就直接上图讲解了。此电路图目前发现的有两个版本，我们一一来了解一下。

所要用的元器件有两个中间继电器，一个接触器(辅触点两开一闭)。接触器驱动电机运转，控制相关设备。中间继电器负责起停协调转换。

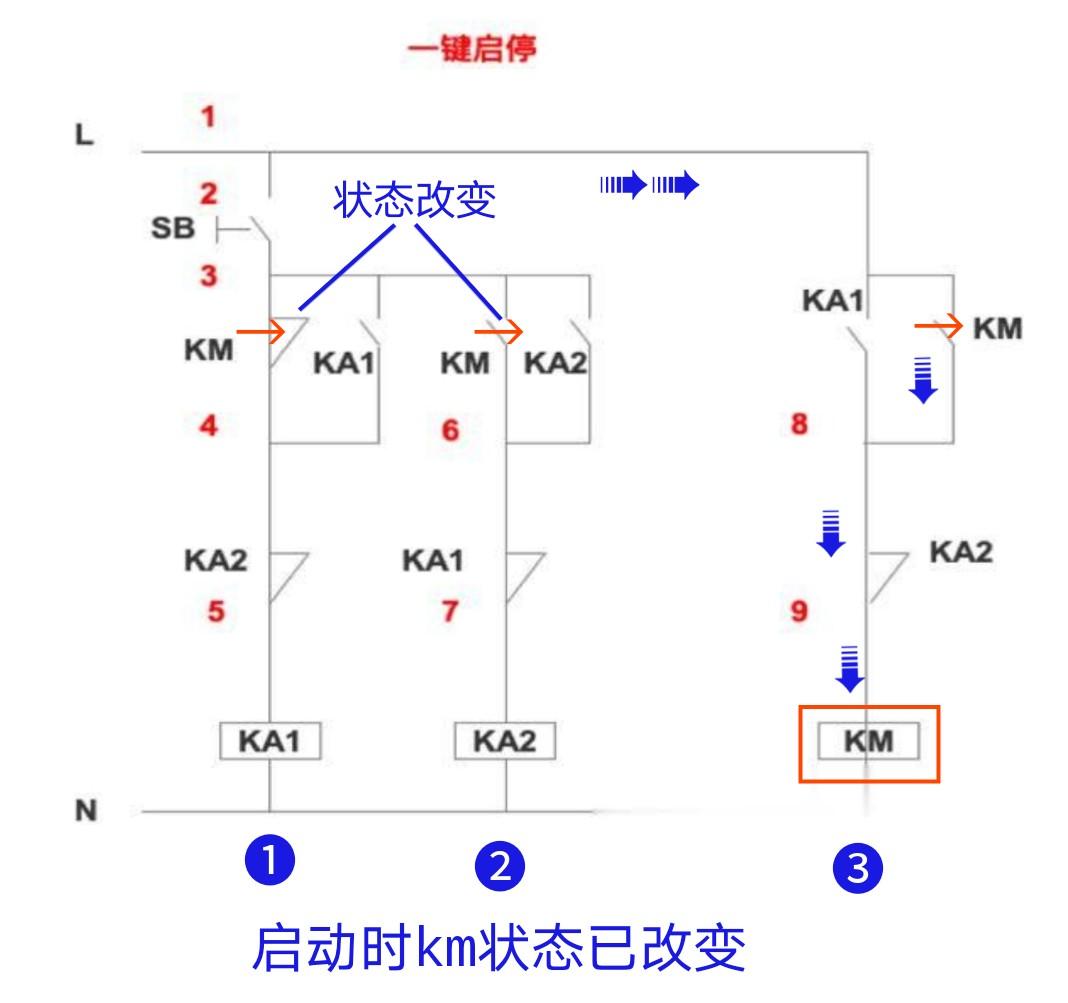

电路分析：按下SB启动按钮(记住此按钮是自复位常开按钮)➠KM常闭辅触点➠KA2中继常闭触点➠到KA1中继线圈➠KA1相关触点会动一下。

第三路KM上边KA1常开触点闭合➠KA2常闭➠KM线圈➠得电吸合➠上边KM辅助常开触点自保➠电机运转。此时松开SB按钮，也不会影响到KM，因为它得电处，跳过了SB的控制范围。

而当松开SB时，记住KA1是会断电的，也就是说，相关触点仍然得以复位状态。所不同的是，第一二路中KM辅触点的状态改变了(这个是重点)。

由于km在启动时，各触点状态已改变，所以间接的为kA2得电作了铺垫。当按钮再次按下时➠KA1路不通了➠走KA2➠经过6号km已闭合触点➠KA1常闭➠KA2线圈➠KA2得电一下，相关触点应该动作➠3路KM线圈上的KA2辅助触点断开一下➠从而导致KM线圈失电，自保解除，电机停转。

km失电后，其各相关触点又恢复到初始状态，为下一次启动作准备。至此一个工作循环——一键启停完成。

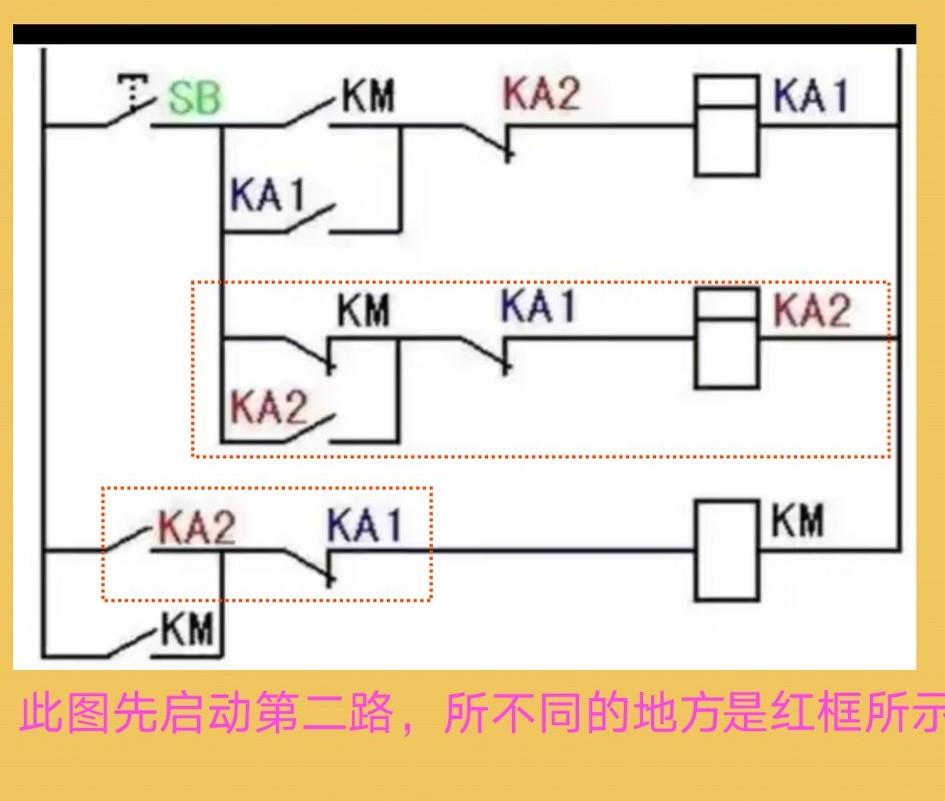

下图是另外一个版本，其实也差不多一样，只是位置不同。
