变频器的工作原理及种类

变频器的工作原理

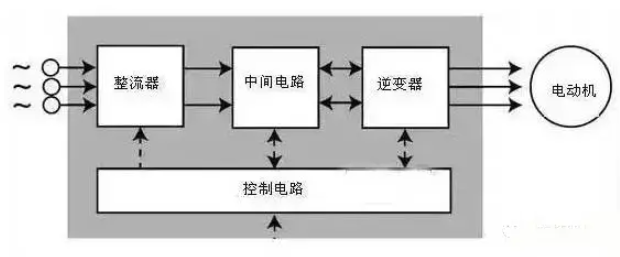

变频器是利用电力半导体器件的通断作用将工频电源变换成另一频率的电能控制装置，能实现对交流异步电机的软启动、变频调速、提高运转精度、改变功率因素等功能。变频器可驱动变频电机、普通交流电机，主要是充当调节电机转速的角色。变频器通常由整流单元、中间电路、逆变器和控制器四部分组成。

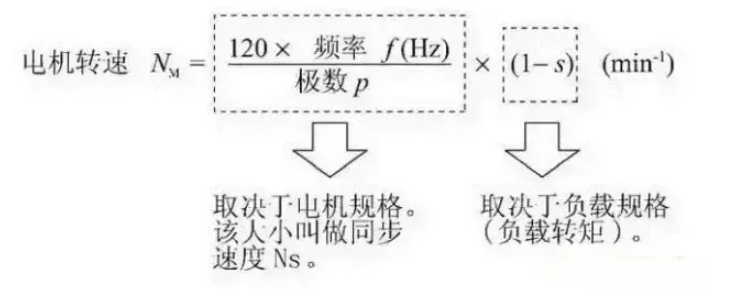

变频器的调速原理主要受制于异步电动机的转速n、异步电动机的频率f、电动机转差率s、电动机极对数p这四个因素。转速n与频率f成正比，只要改变频率f即可改变电动机的转速，当频率f在0-50Hz的范围内变化时，电动机转速调节范围非常宽。

变频调速就是通过改变电动机电源频率实现速度调节的。主要采用交—直—交方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器，且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。

变频器的种类

变频器按输入电压等级可分低压变频器和高压变频器，低压变频器国内常见的有单相220 V变频器、三相220 V变频器、i相380 V变频器。高压变频器常见有6 kV、10 kV变压器，控制方式一般是按高低一高变频器或高一高变频器方式进行变换的。

变频器按频率变换的方法分为交-交型变频器和交-直交型变频器。交-交型变频器可将工频交流电直接转换成频率、电压均可以控制的交流，故称直接式变频器。交直-交型变频器则是先把工频交流电通过整流装置转变成直流电，然后再把直流电变换成频率、电压均可以调节的交流电，故又称为间接型变频器。

在交-直-交型变频器中，按主电路电源变换成直流电源的过程中，直流电源的性质分为电压型变频器和电流型变频器
