三菱FX系列PLC置位与复位指令的用法

1、 SET （置位指令）：使被操作的目标元件置位并保持。

2、 RST （复位指令）：使被操作的目标元件复位并保持清零状态。

SET 与 RST 指令的使用说明：

※ SET 指令的目标元件为 Y、 M、 S 。

※ RST 指令的目标元件为 Y、 M、 S、 T、 C、 D、 V、 Z。

※ 对于同一目标元件， SET 、 RST 可以多次使用，顺序随意 ， 但最后执行者有效 。

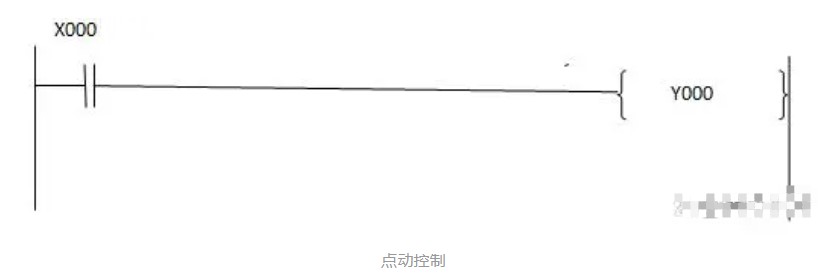

我们先看一下点动程序：

当 X0 信号接通，常开闭合 ， Y0 得电 为 打开（ ON ） 状太 ，松开 X0 常开断开， Y0 为 （关闭） OFF 状态。

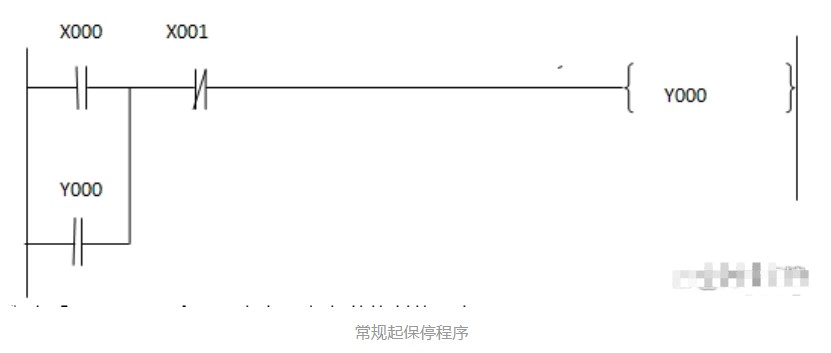

再来看一下我们用的起保停控制的程序：

当 X0 信号接通，常开闭合 ， Y0 得电 为 打开（ ON ） 状太，松开 X0 常开断开 ， Y0 通过

自锁 也仍为 打开 （ ON ） 状态。 当 X1 信号接通， Y0 断开，变成 关闭（ OFF ） 状态。

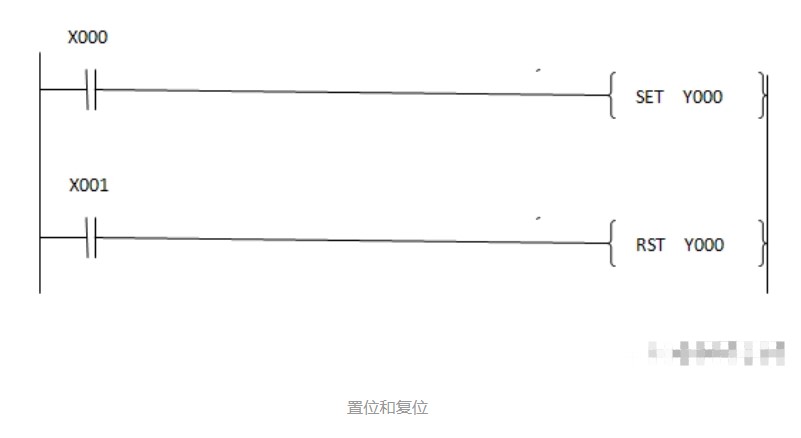

我们来看一下用 SET 和 RST 如何写起保停控制的程序：

当 X0 信号接通，常开闭合 ， Y0 置位 为 打开（ ON ） 状态，松开 X0 常开断开， Y0 也仍

然保持为打开 （ ON ） 状态。 当 X1 信号接通， Y0 复位断开，变成关闭（ OFF ）状态。
