本文将介绍西门子S7-1200PLC和V20变频器的Modbus通讯详细步骤。

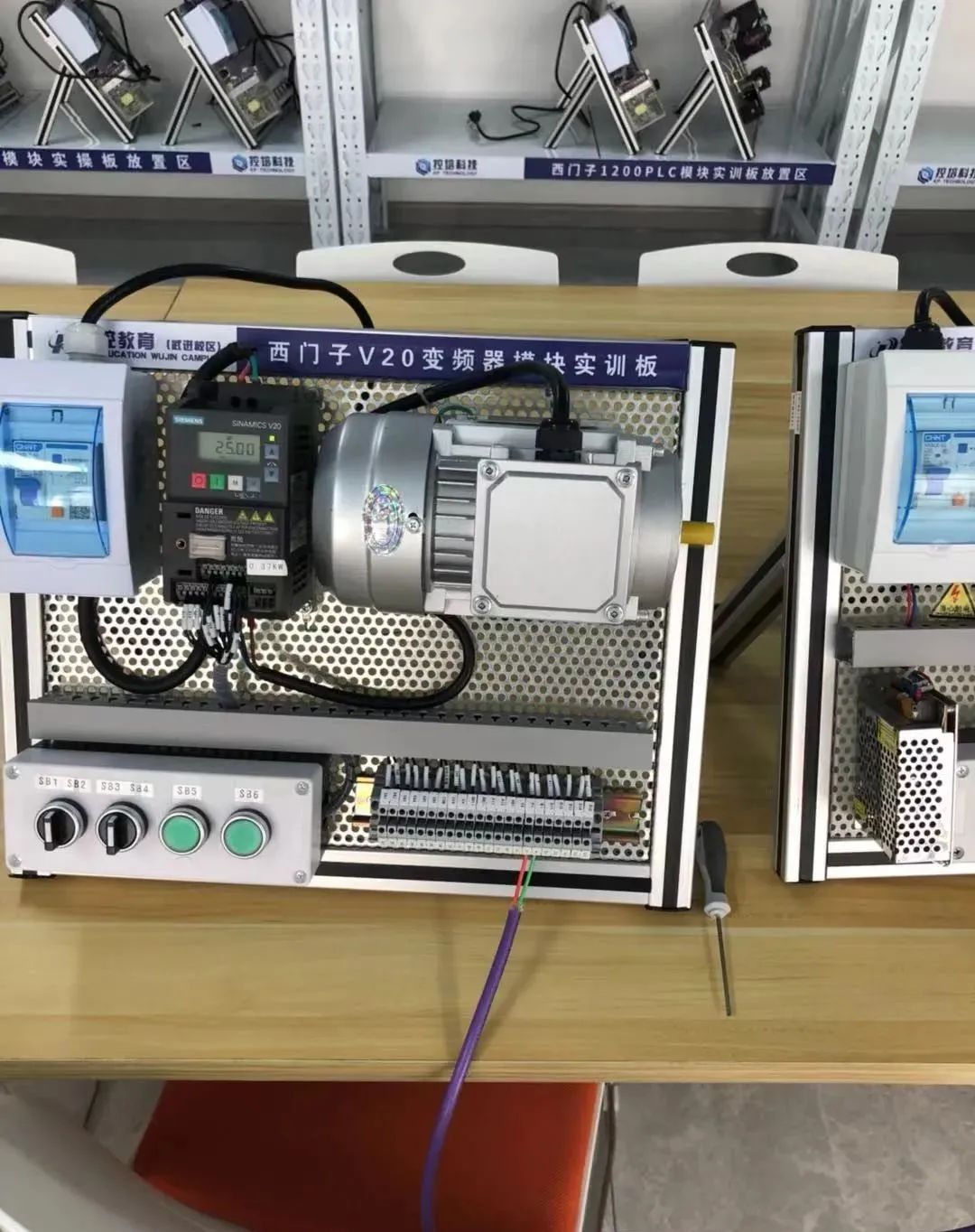

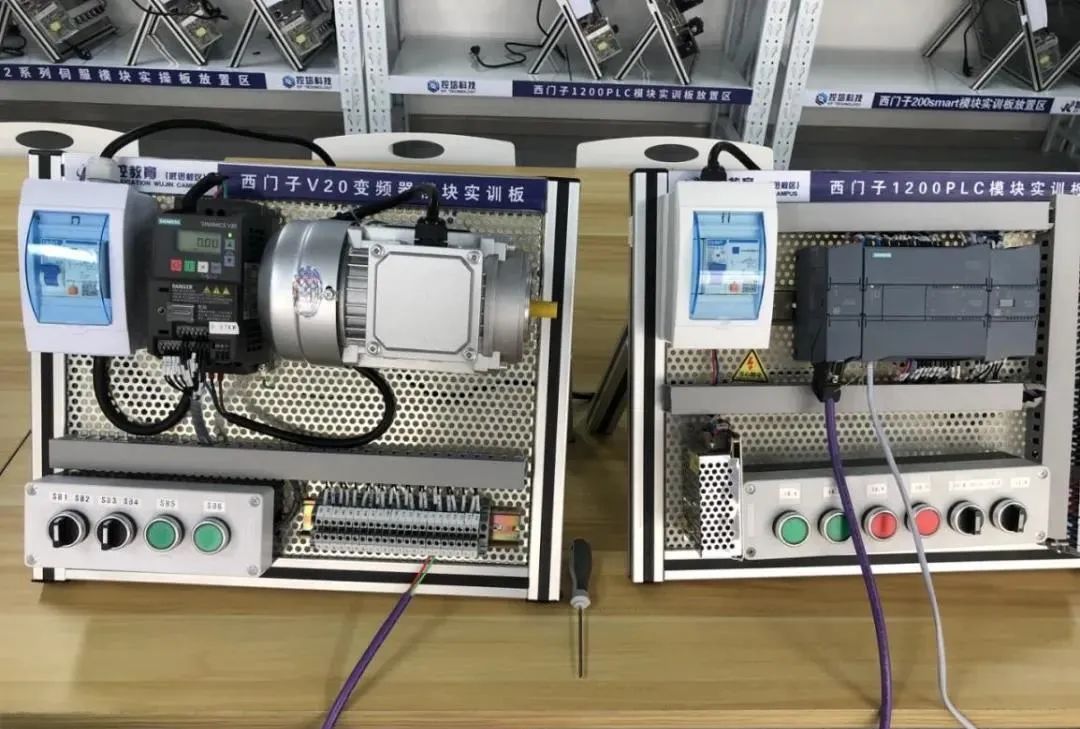

1.找一台带有RS485通讯模块的S7-1200PLC和一台V20变频器。

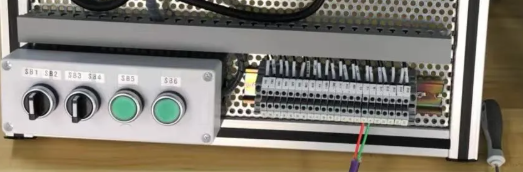

2.将RS485模块与V20变频器相连，接线的方法是红色线接P+，绿色线接N-。

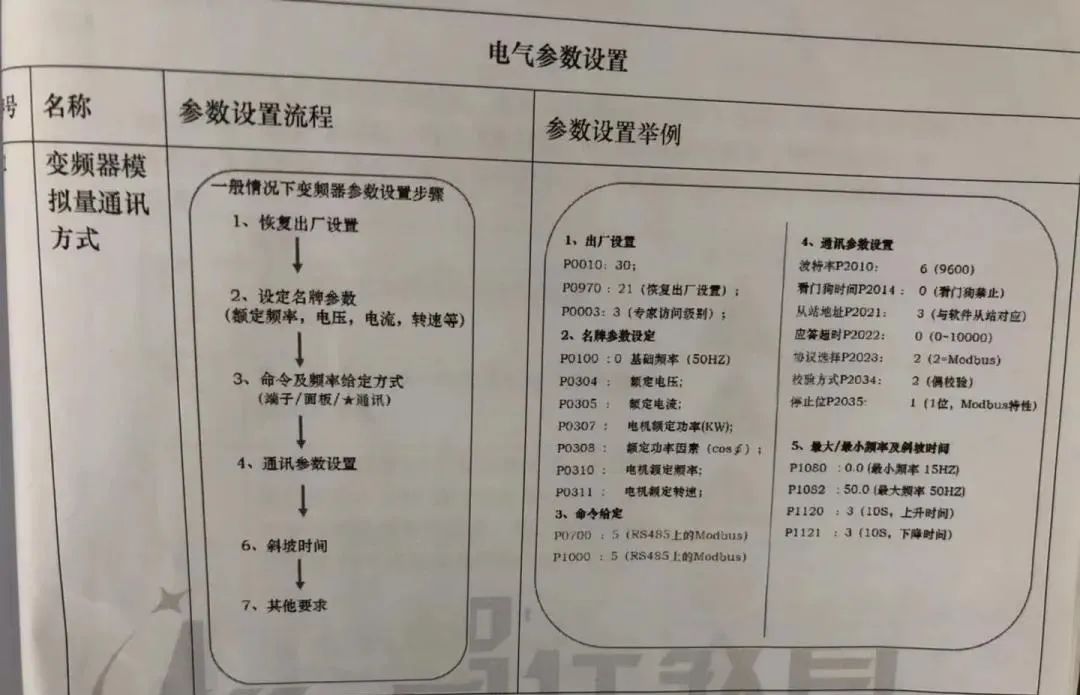

3.设置V20的变频器参数。

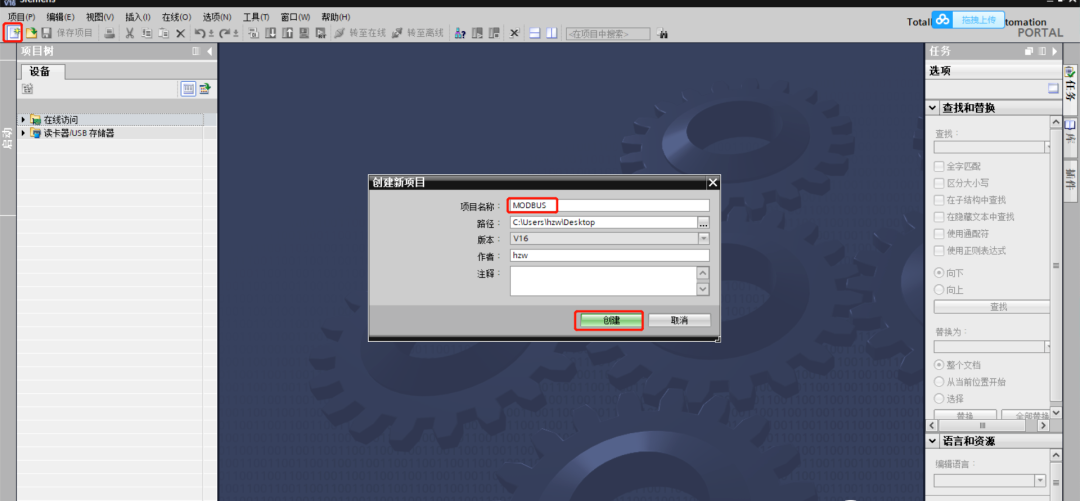

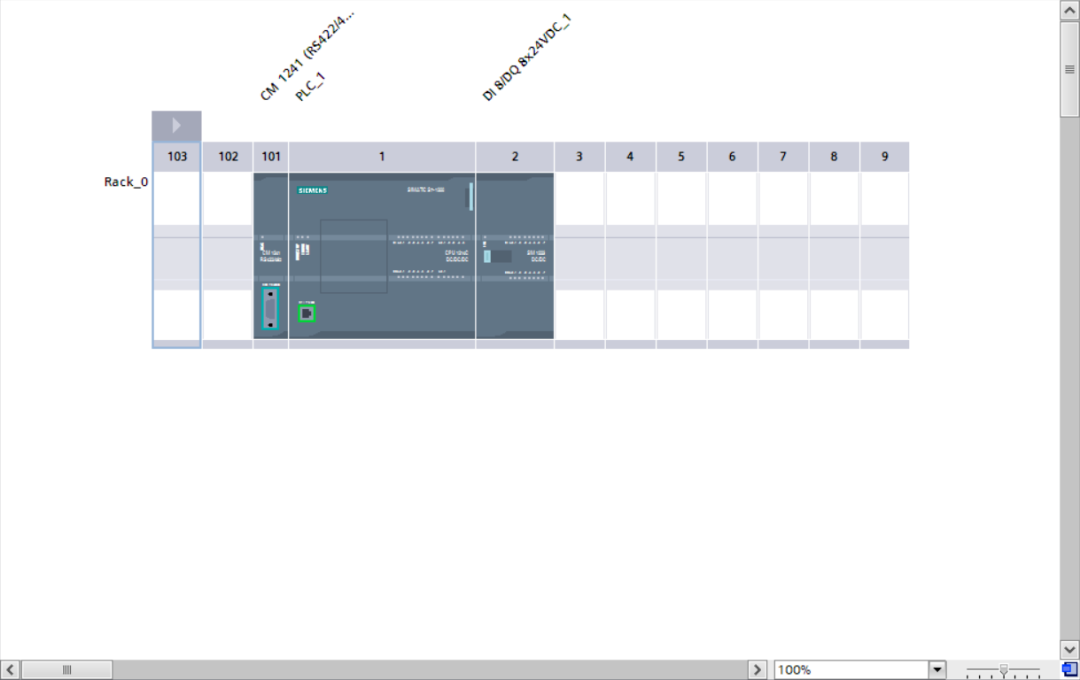

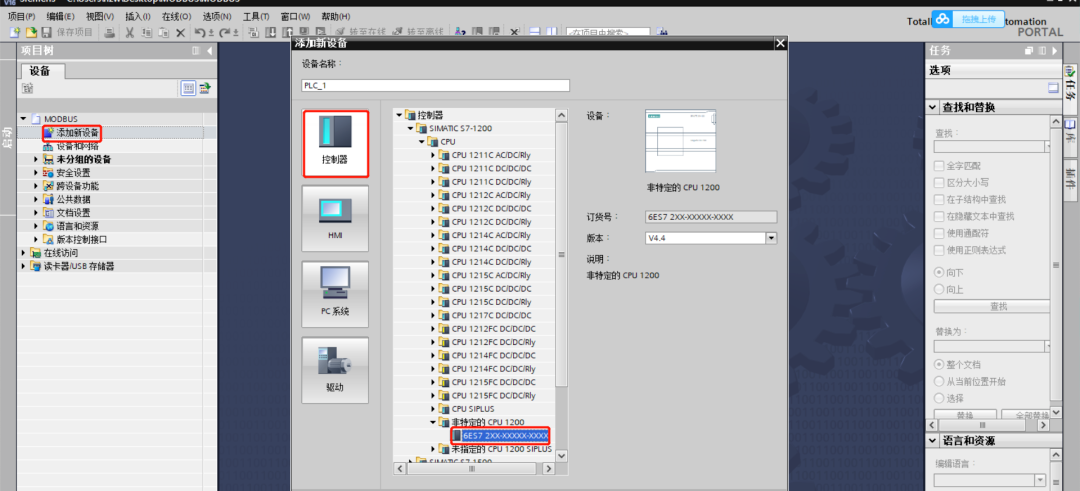

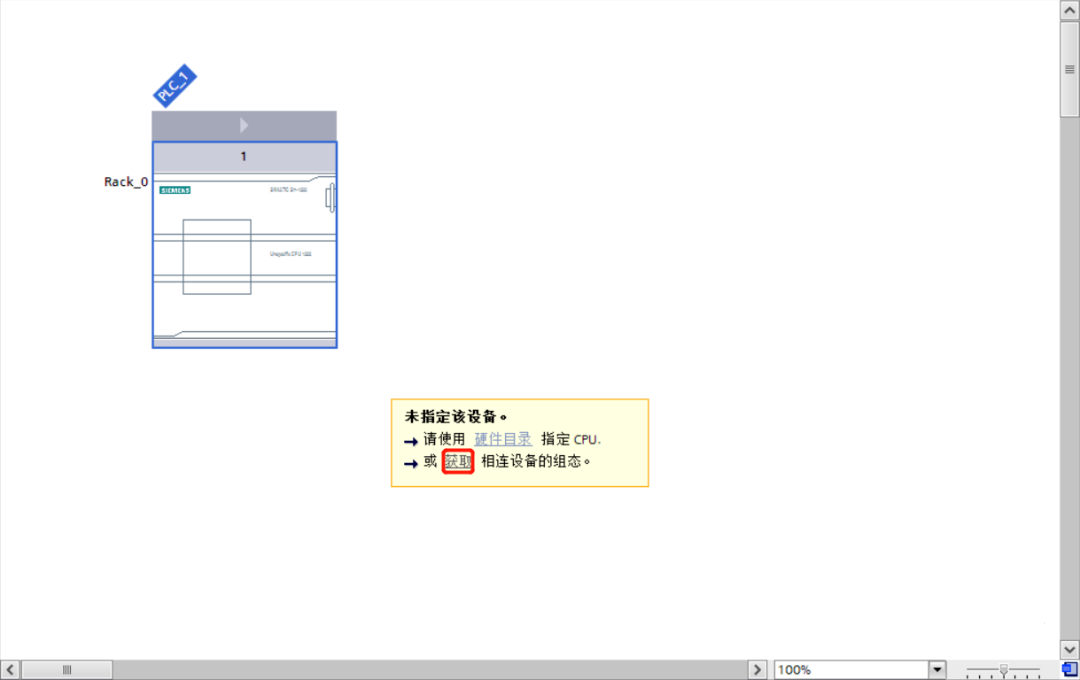

4.创建博途项目并上传S7-1200PLC的硬件组态。

5.设置RS485模块的参数，模块的通讯参数要与V20设置的通讯参数要一致，我这里设置的是9600，8，偶。

6.添加Modbus通讯指令。

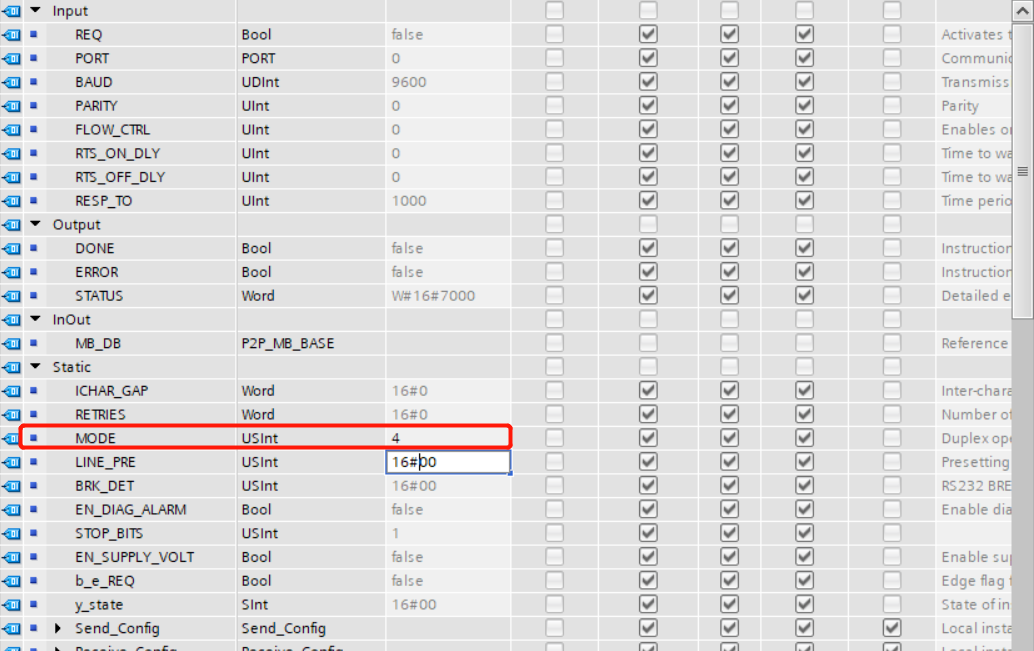

7.修改初始化指令背景DB里的mode参数为4。

8.程序测试，电机正常启动停止，其中modbus地址为40100的地址为命令源，047E为停止，047F为正转，0C7F为反转，地址为40100的地址为频率源，16#0-16#4000对应0Hz-50Hz。

9.可以通过观察模块的通讯指示灯可以观察通讯是否成功，如果TX,RX交替闪烁即为通讯成功。
