PN/PN Coupler模块概述

PN/PN Coupler模块概述

PN/PN Coupler用于连接两个PROFINET网络进行数据交换。最多可以传送256个字节的输入和256个字节的输出。它具有两个PROFINET接口，每个接口做为一个IO Device连接到各自的PROFINET系统中。产品的实际外观如图1所示，典型的使用方式如图2所示。

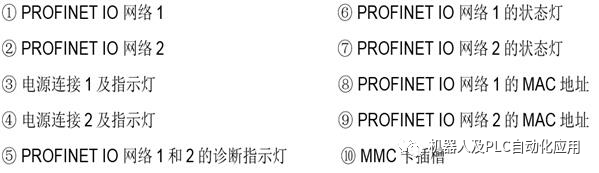

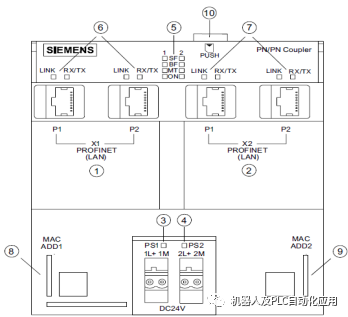

图1 PN/PN Coupler产品外观

注意：PN/PN Coupler需要使用MMC卡存储Device name，但是只需要一张。

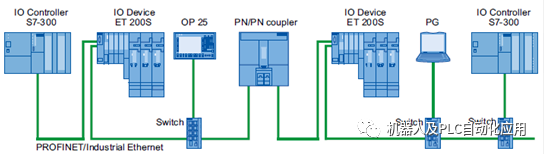

图2 PN/PN Coupler使用方式

图2中两个S7-300做为IO Controller通过PROFINET与ET200S、PG/OP通信组成两个PROFINET系统。同时两个S7-300之间还需要进行实时数据交换，这时就可以使用PN/PN Coupler来传递数据。

PN/PN Coupler耦合的两个PROFINET是相互独立的，通信速率可以不同。它的每个PROFINET接口做为一个独立的IO Device在网络中有单独的Device name，而且，两个PROFINET接口的Update time可以不同。但是，两个网络的通信数据区输入/输出方式必须相互对应，如图3所示。

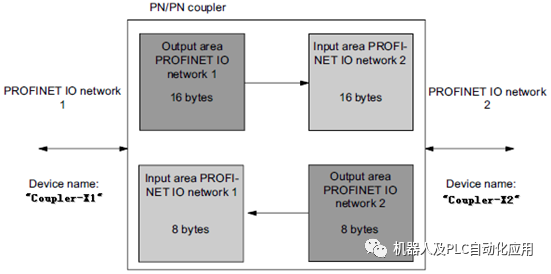

图3 PN/PN Coupler数据对应方式

图3所表示的PN/PN Coupler在PROFINET网络1中Device name是“Coupler-X1”，配置输出数据16字节，输入数据8字节。相应PROFINET网络2中对应为输入数据16字节，输出数据8字节。PROFINET网络2中PN/PN Coupler的Device name是“Coupler-X2”。

2 配置和调试PN/PN Coupler

下面通过一个例子具体的讲述PN/PN Coupler在STEP7中的配置过程。

2.1示例中的数据通信区分配

PROFINET网络X1:

－PN/PN Coupler的Device name为“Coupler-X1”,IP地址192.168.0.2，Update time为2ms

－与网络X2的数据通信接口区:

．1字节的输入

．6字节的输入/12字节输出

．2字节的输出

PROFINET网络X2:

－PN/PN Coupler的Device name为“Coupler-X2”,IP地址192.168.1.2，Update time为8ms

－与网络1的数据通信接口区:

．1字节的输出

．12字节的输入/6字节输出

．2字节的输入

2.2 PN/PN Coupler在PROFINET网络1中配置过程

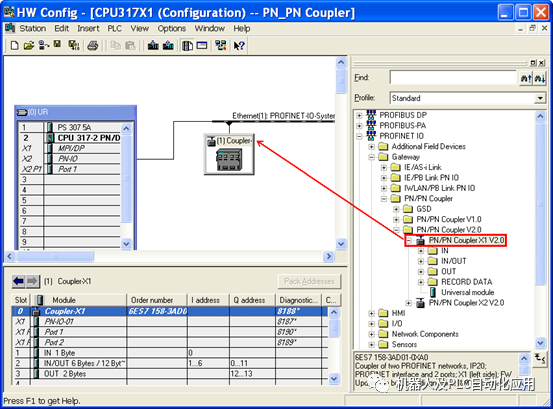

打开STEP7，新建一个项目，命名为“PN_PN Coupler”在项目中插入一个S7-300站，完成硬件配置后，插入一条PROFINET网络，建成PROFINET IO系统。从右侧的硬件目录中将对应的PN/PN Coupler拖拽至PROFINET-IO-System下，如下图4所示：

图4拖入PN/PN Coupler

注意：在硬件列表中有多个PN/PN Coupler，在进行配置时一定要相对应，当前的S7-300连接的是PN/PN Coupler的PROFINET X1接口，那么就要选择PN/PN Coupler X1配置，否则会报错。

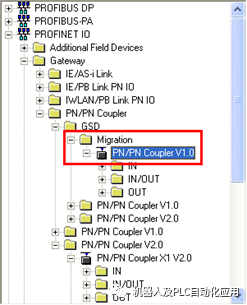

同样，由于有些IO Controller不支持扩展诊断功能，因此在配置时要选择移植方式，见图5。关于扩展诊断的更多信息参考下面网页。https://support.automation.siemens.com/CN/view/zh/23678970

图5移植方式配置PN/PN Coupler

接下来双击网络上的PN/PN Coupler在弹出的属性对话框中设置Device name和IP地址。

图6设置Device name和IP

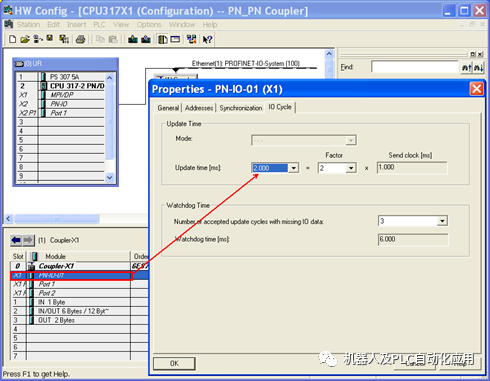

然后双击配置中PN/PN Coupler的X1插槽，在弹出属性页中设置Update time。

图7设置Update time

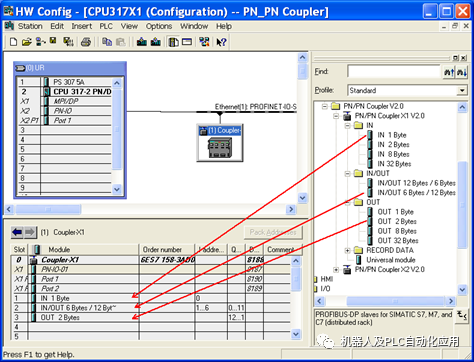

下一步在PN/PN Coupler的相应插槽配置输入输出数据，见图8。

图8配置数据区

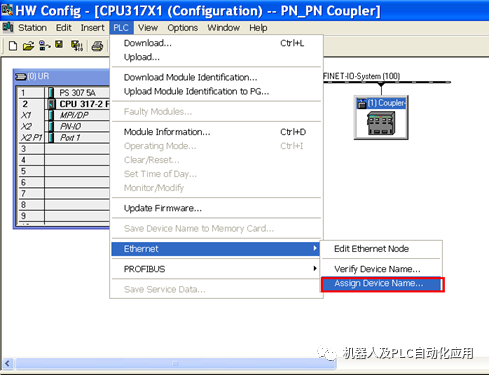

配置完成后，编译保存项目。接下来分配Device name。选中硬件配置中的PN/PN Couple，点击PLC菜单-〉Ethernet选项，选择Assign Device Name，如下图所示：

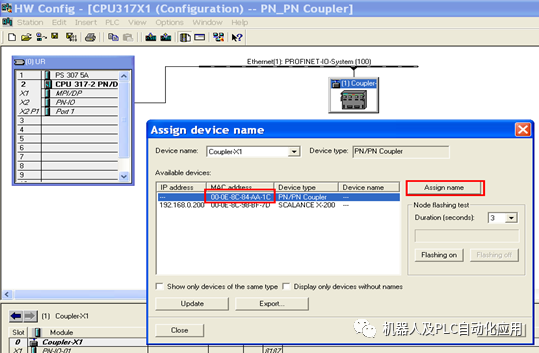

图9分配Device name

图10分配Device name

选择Assign Device Name后，STEP7会自动扫描网络上的节点，并将所有节点相关信息列出，核对MAC地址与PN/PN Coupler模块上的MAC地址一致后，点击Assign name按钮分配Device name，如图10所示。

注意：为PN/PN Coupler的PROFINET X1网络分配Device name时，要将计算机连入PROFINET X1网络，同时要核对模块上的X1网络MAC地址。同样，为X2网络分配时要接入X2网络。

2.3 PN/PN Coupler在PROFINET网络2中配置过程

在同一个项目下，插入另一个S7-300站，PN/PN Coupler硬件配置过程和分配Device name的过程是一样的，只是在进行通信数据区配置时有简便方法。

在设置完Device name、IP地址、Update time后，直接双击PN/PN Coupler，在属性对话框中直接选择PROFINET网络1中的PN/PN Couple，如下图11所示，之后通信数据区会自动对应。

图11选择对应PN/PN Coupler

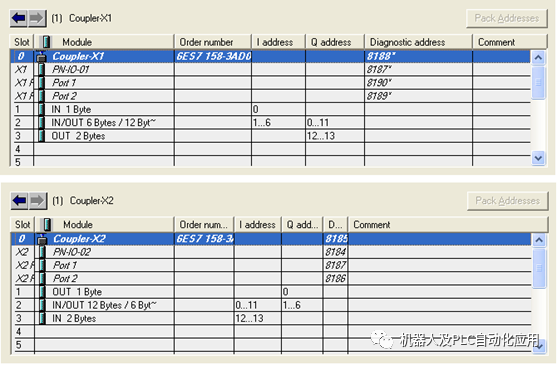

如果不是在同一个STEP7项目中，就需要按照对应关系配置PN/PN Coupler的通信数据区，双方数据区配置如下图12所示：

图12数据对应

2.4通信测试

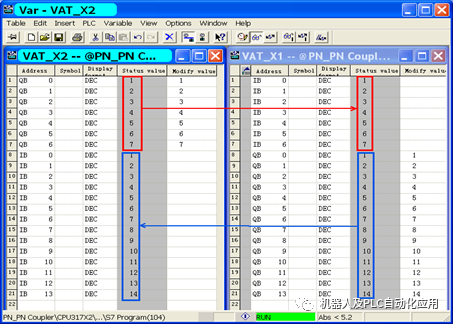

将所有项目编译保存后，下载到CPU中，建立变量表，对输入输出进行强制赋值，查看数据状态。

图13数据交换状态
