启动Openness工具的步骤

启动 Openness 工具

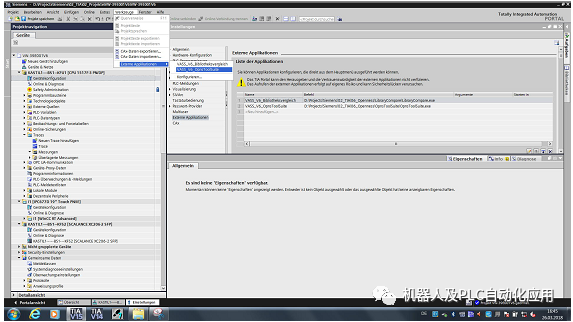

Openness工具包可直接从 TIA Portal 访问。

提示

OB1中的 Openness-ToolSuite 应用程序必须没有 SCL程序段。排序背景数据块（排序 I-DB）

TIAP在调用块所在的文件夹中创建新的背景数据块。

使用 Openness 工具，来自更高级别文件夹的背景数据块将被排序到“DB_Instanzen”文件夹中。

全局 DB 从较高级别文件夹排序到“DB Users”文件夹。

没有已经在“DB_Instances”和“DB Users”文件夹中的 DB 被重新排序。

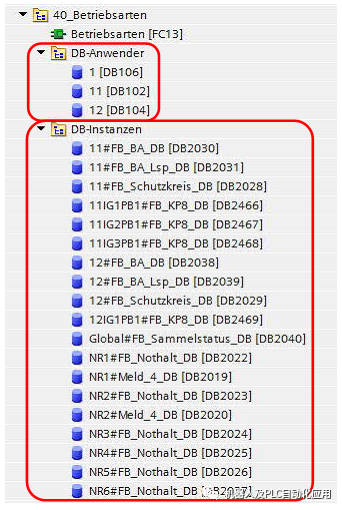

排序前项目树中的数据块：

设置

准备

在启动之前，PLC程序必须完全无差错地编译。

版本

必须选择要编辑的 TIA 项目。

首先，点击“排序”。

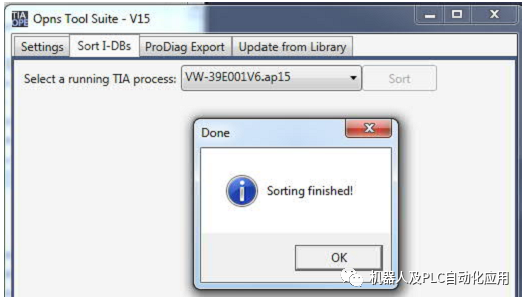

就绪消息：

结果

排序后，项目树中的数据块。

ProDiag消息系统

由于使用了系统端消息系统 ProDiag，因此必须生成相应的报警块，这些报警块构成了在可视化和 ZAÜ 中提供消息的基础。

为了以自动方式支持此过程，可以使用 Openness 接口为 ProDiag FB/DB 和 ZAÜs创建必要的 csv 文件。

ProDiag的激活

必须选择 ProDiag许可证。

生成 ProDiag FB 和 DB（ProDiag导出）

该工具为所有实例生成ProDiag FB和 DB，根据设置，FB编号和 DB 编号均为20000。

设置:

准备:

在启动之前，PLC程序必须完全无差错地编译。

如果项目中已存在 ProDiag FB 和 DB，这些 FB 和 DB在不同的编号范围内，则必须将其删除。

用于变量监控的 ProDiag实例（在示例中：“PD_Globalueberwachung”）不是由该工具生成的! 不得删除此 FB。

版本:

必须选择要编辑的 TIA 项目。

首先，单击“创建 ProDiag FB 和 DB”。

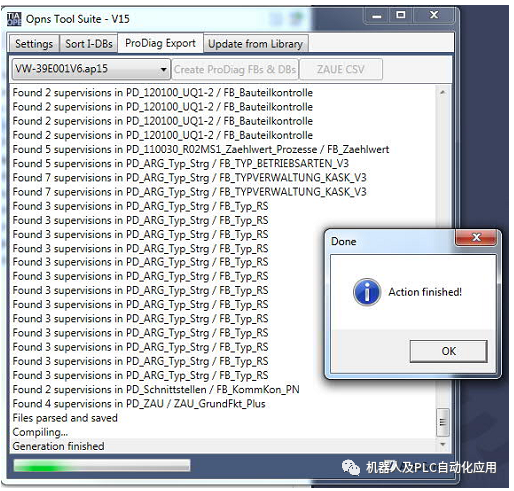

就绪消息：

就绪消息后，必须编译 PLC 程序。

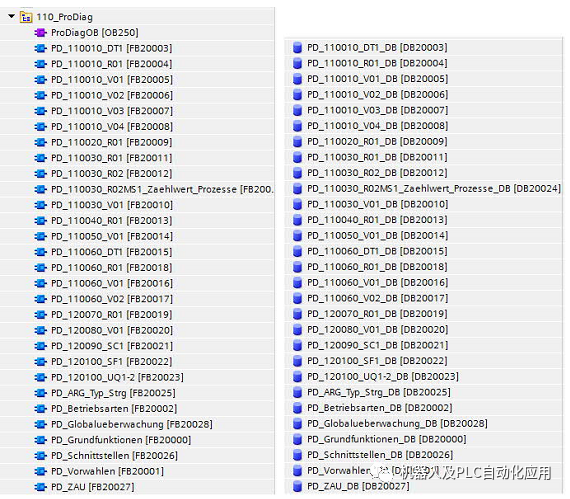

结果:

用于变量监控的 ProDiag实例

用 于 变 量 监 控 的 ProDiag 实 例 （ 在 示 例 中 ：该 工 具 不 生 成“PD_Globalueberwachung”）。

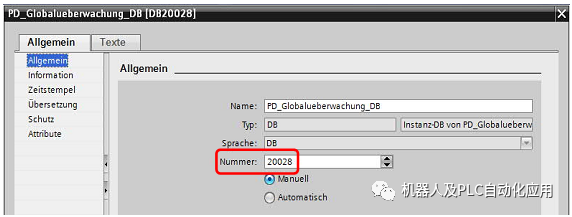

块编号必须在 20000 范围内（在示例 20028 中），必须检查并可能更正。版本必须是 V2.0。

编译后，必须检查并可能更正 IDB 的编号。

ProDiag导出，ZAUE-CSV

Openness工具为 ZAUE 导出生成 csv 文件。

设置

导出路径和编码

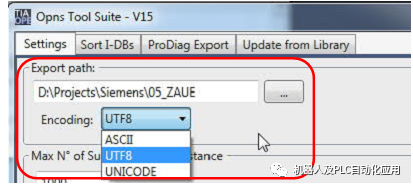

导出路径和选项以编码 ZAUE CSV输出文件（UTF8，ASCII，Unicode）

替换相关值占位符

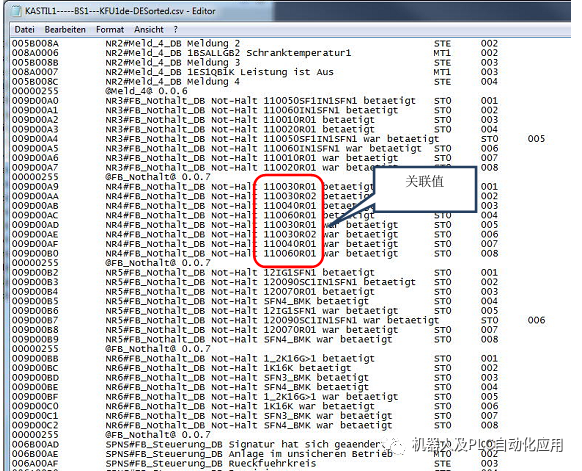

在创建 ZAUE CSV 期间会自动替换相关值占位符：

通过 FB 名称，受监控变量的名称以及要替换的常量互连的输入参数进行组态。可以通过单击将新组态添加到空白行。通过选择该行并按“Del”删除。如果项目中未替换替换值，则使用组态的标识符（输入参数）（例如SFN2_BMK）

准备

在启动之前，PLC程序必须完全无差错地编译。

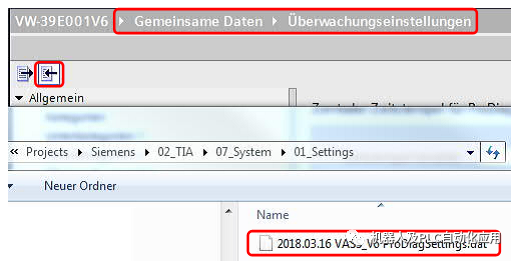

监控设置必须是最新的，例如。例如，通过导入 ProDiagSettings。

版本

必须选择要编辑的 TIA 项目。要开始点击“ZAUE CSV”。

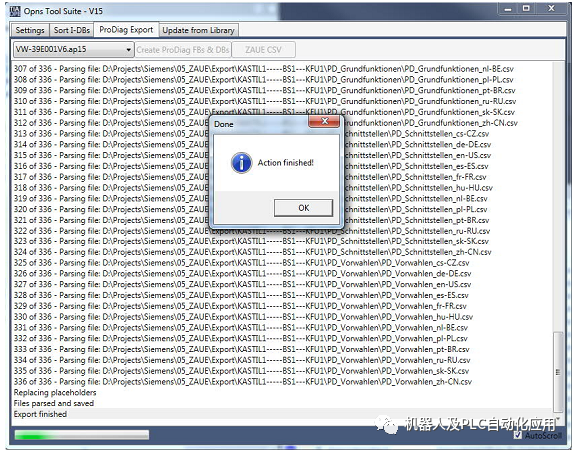

就绪消息：

结果

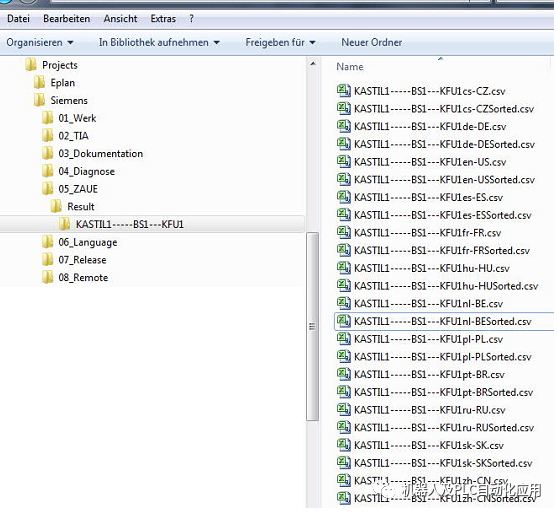

在“数据（D :)下à Projects Siemens 05_ZAUE”csv 文件现在以九种语言存储。
