浅析西门子S7-200SMART简单控制逻辑问题

我想要的效果是，当m0.5接通时，q0.6和q0.7都接通；然后m0.5断开时，q0.6仍然接通。但是实际测试过程中不可实现，m0.5导通时，只有q0.7接通，q0.6不亮，m0.5断开时，两者都不亮。

不知道哪里存在问题，求指教。

首先规避双线圈问题，不要使用双线圈。

你这个理解有误,M0.5=1，Q0.6=1/Q0.7=1，当M0.5=0，Q0.7=0.Q0.6=1，这个逻辑本来就不成立。

你可以这样考虑：

当M0.5上升沿触发，置位Q0.7=1，Q0.6=1，当M0.5下降沿触发，复位Q0.7=0，Q0.6仍然保持。

如果，这些逻辑中间过程还需要添加其它逻辑，建议用中间变量M地址暂时替代Q输出，待各自逻辑综合后再输出。

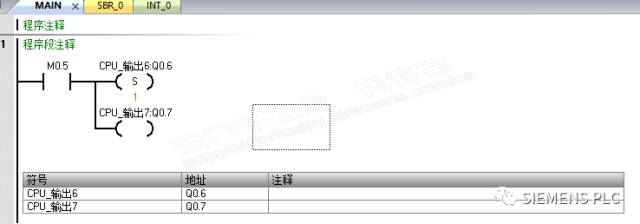

可以参考这样写：

图片说明：

双线圈问题

q0.6不做控制，输出点接继电器，常闭点，一直通。

使用一个线圈控制会好点

双线圈最后输出是以在程序中最下面的状态，为最终输出结果。不般不要这样用，用个中间M变量过渡一下。

不要使用双线圈输出

图片说明：

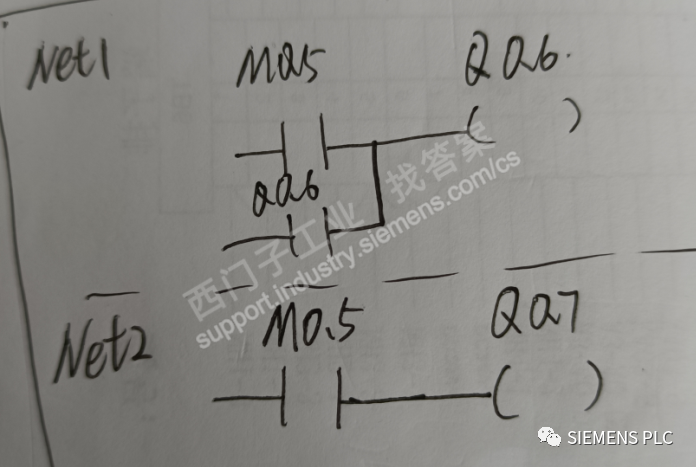

尽量避免前面楼层说的线圈问题，你的这个判断逻辑感觉其实很简单，写成两行就行，下面的可以参考一下看看能不能实现你的要求，

图片说明：
