三菱PLC N：N网络通讯案例

三菱的N:N网络功能可以实现最多8太FX系列PLC之间的通讯，通过RS-485通讯连接，有三种链接模式，每种模式下链接的点数不一样，链接的寄存器在PLC中间进行自动的刷新；通讯协议是N:N网络协议，通讯方式：半双工双向通信，波特率38400bps，通讯报文固定，使用者不需要进行编辑。硬件连接参考图如下：

参考图1

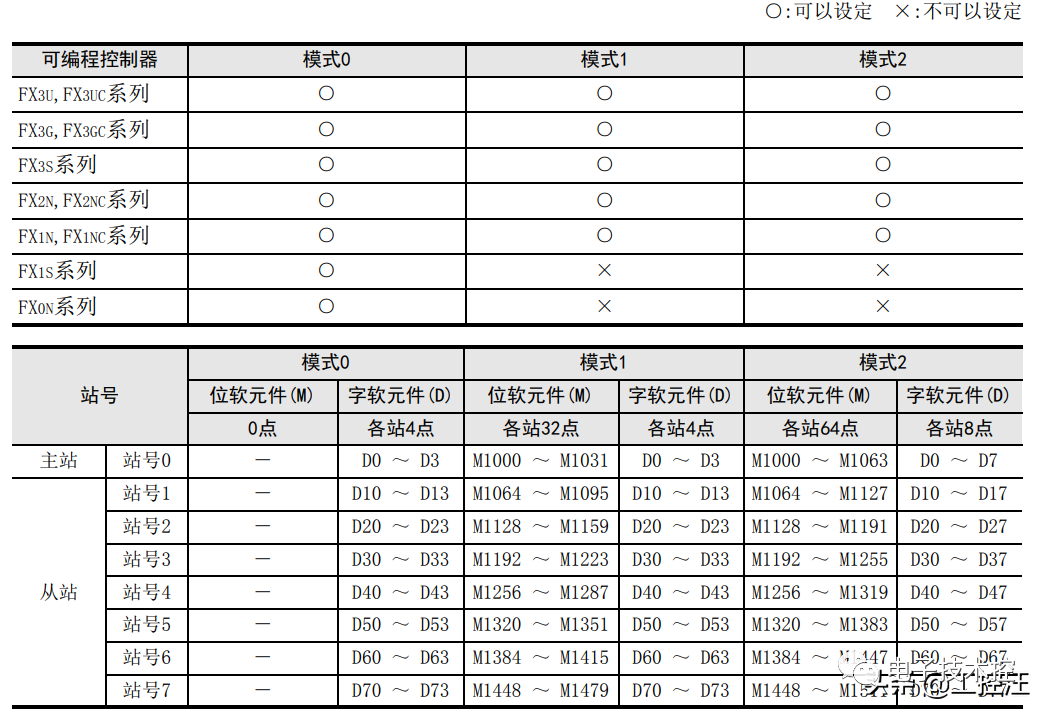

N:N通讯链接点数表

使用不同的PLC时，支持的连接模式不一样，以自己所用PLC为准，没有链接到的寄存器可以做为普通的寄存器用，也可以根据后期的项目扩展，实现预留出来。具体情况参考图2：

参考图2

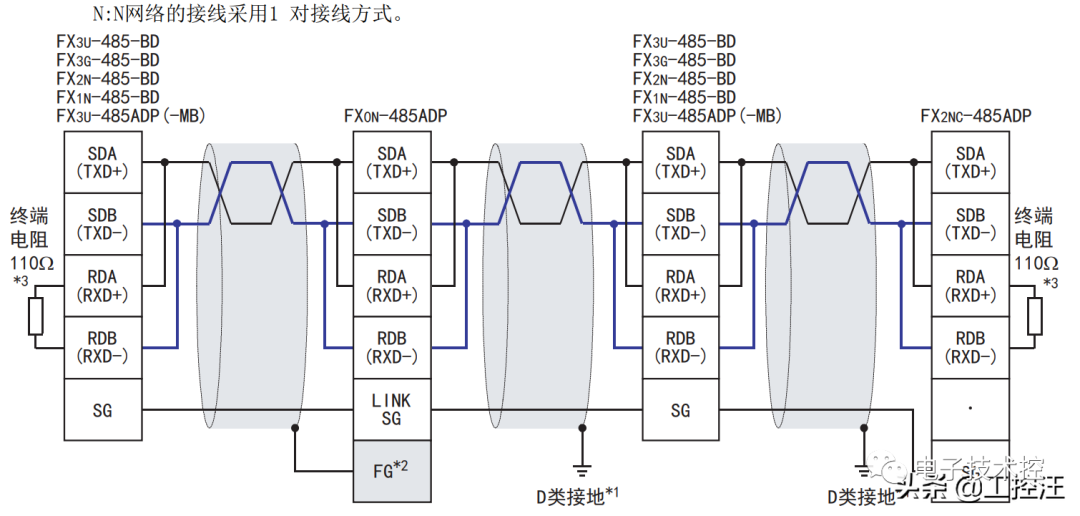

N:N通讯的接线

采用1对接线方式：

参考图3

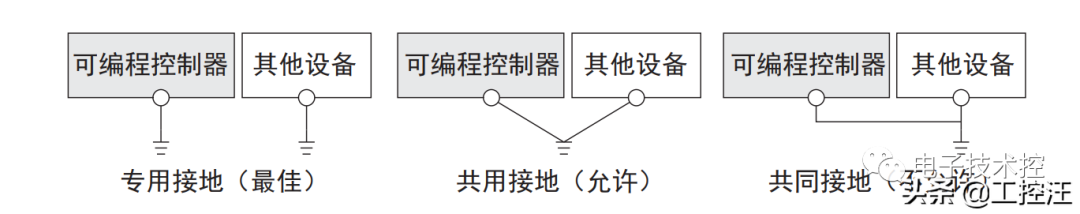

接地线的注意事项：

1、接地电阻100欧以下；

2、接电线采用黄绿AWG 14（2平方毫米）以上线径；

3、接地线尽可能短；

参考图4

N:N通讯参数的设置

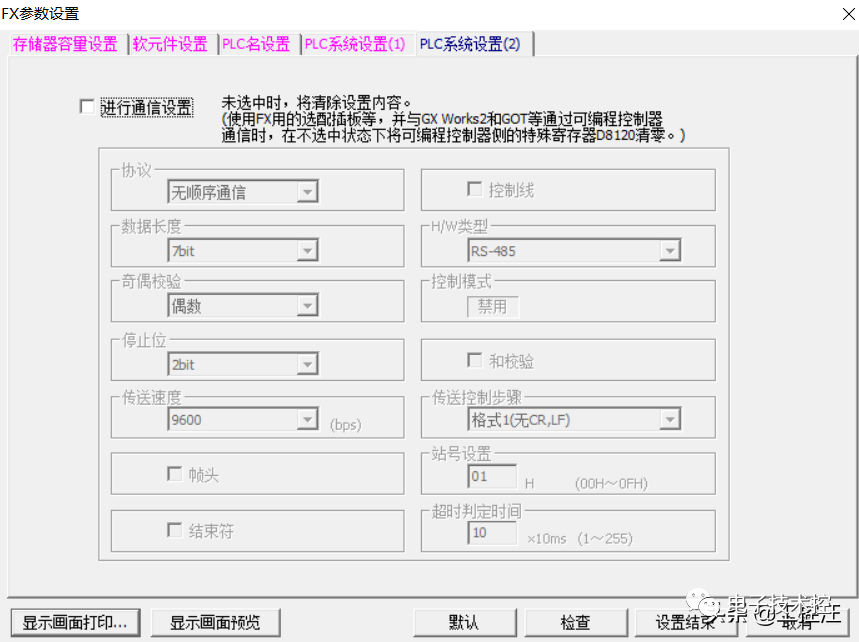

由于N:N网络区别于三菱的无协议通讯，所以在设置参数时，不可以采用GX-WORK2软件进行设参，如果通道勾选了，需要取消掉，如下图所示，写入PLC中。

参考图5

N:N通讯用到的软元件

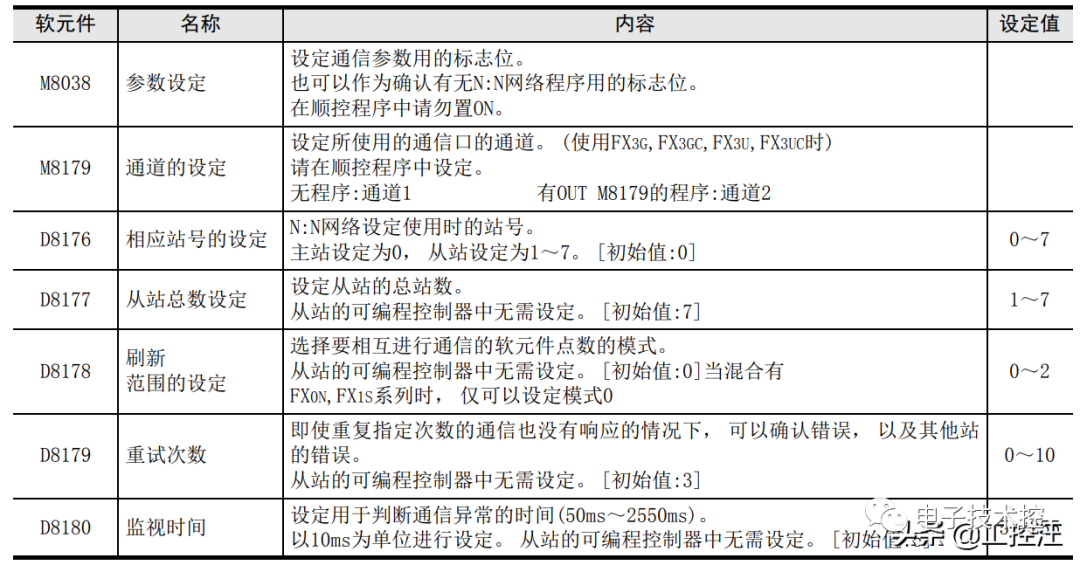

通讯必须设定的参数：

参考图6

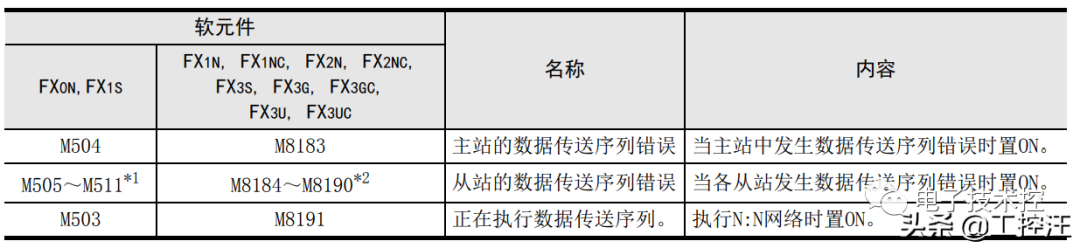

网络通讯时的反馈信号：

参考图7

通讯案例：

采用FX2N进行说明，采用模式2：

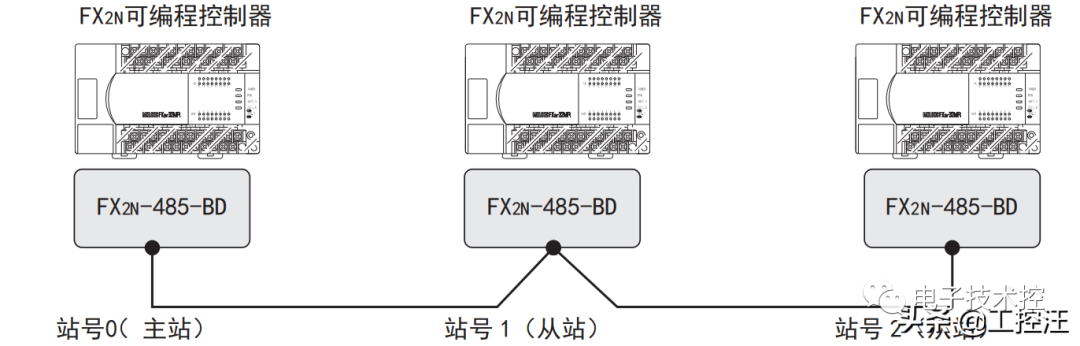

系统链路图如下：

链路图8

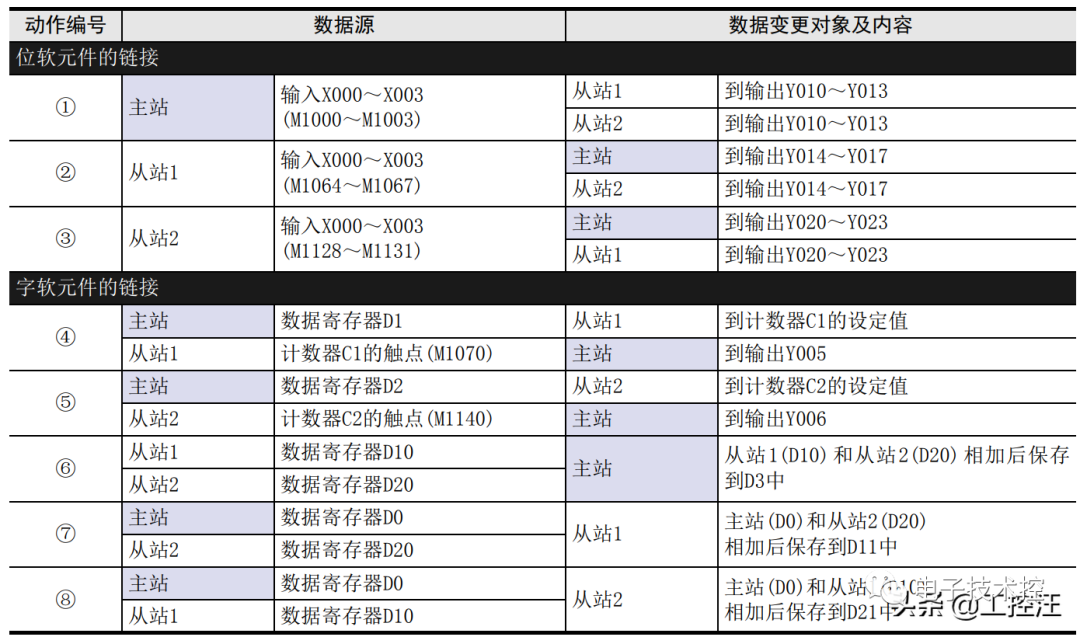

系统链接要求：

主站程序设定：

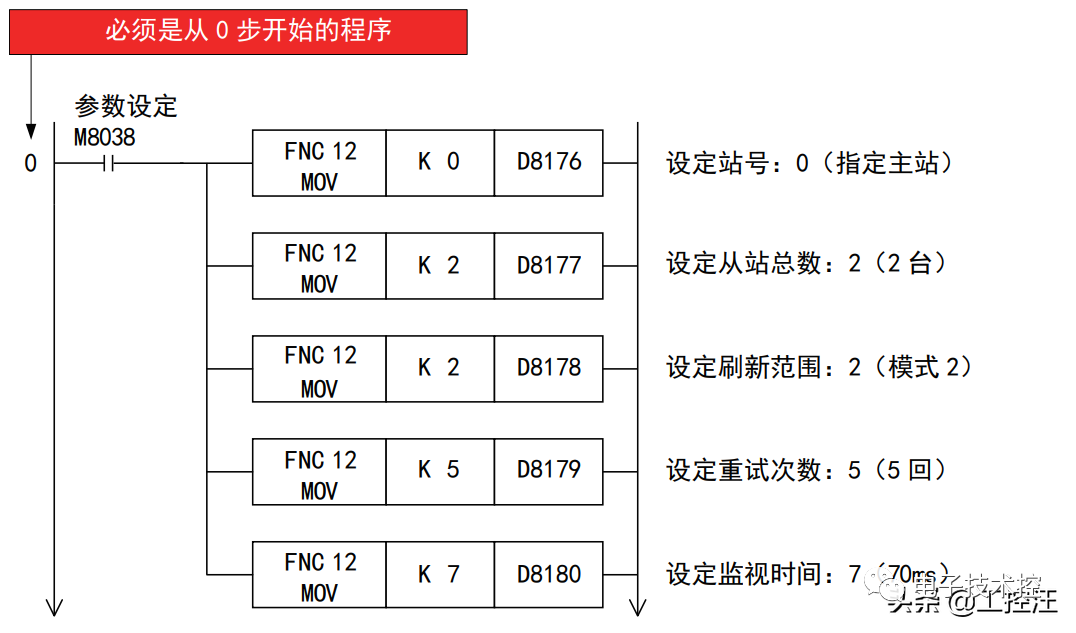

主站通讯参数设置

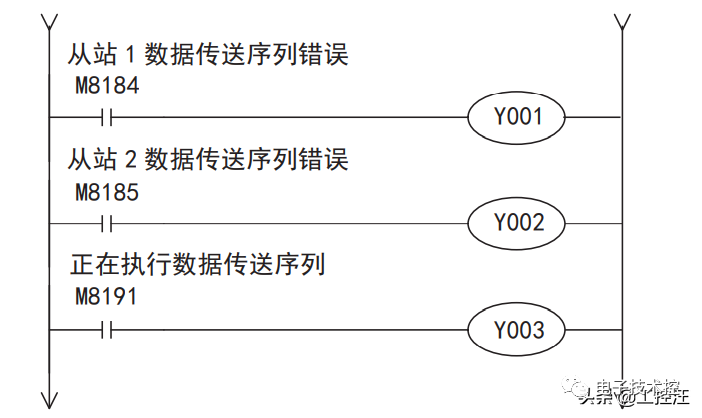

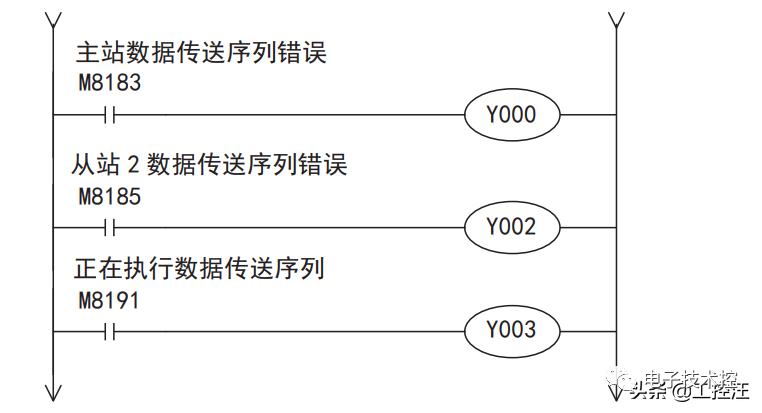

通讯状态监视

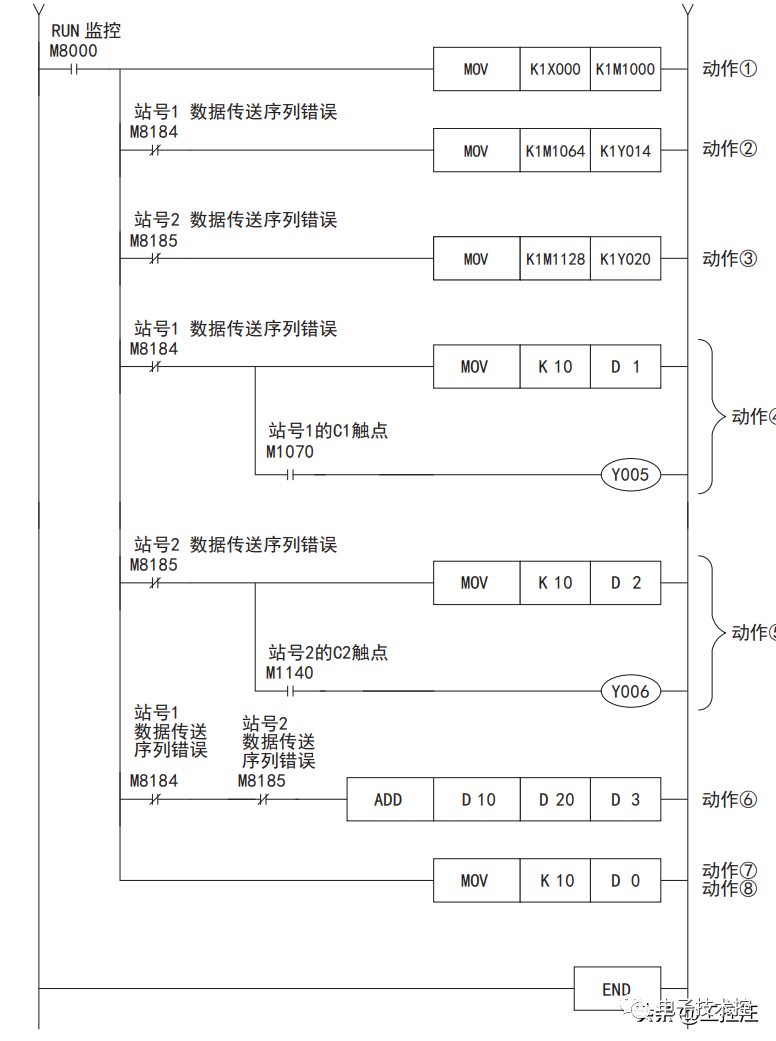

主站动作程序

从站1程序：

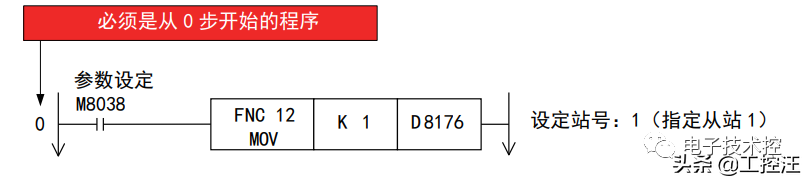

从站1参数

通讯状态监视

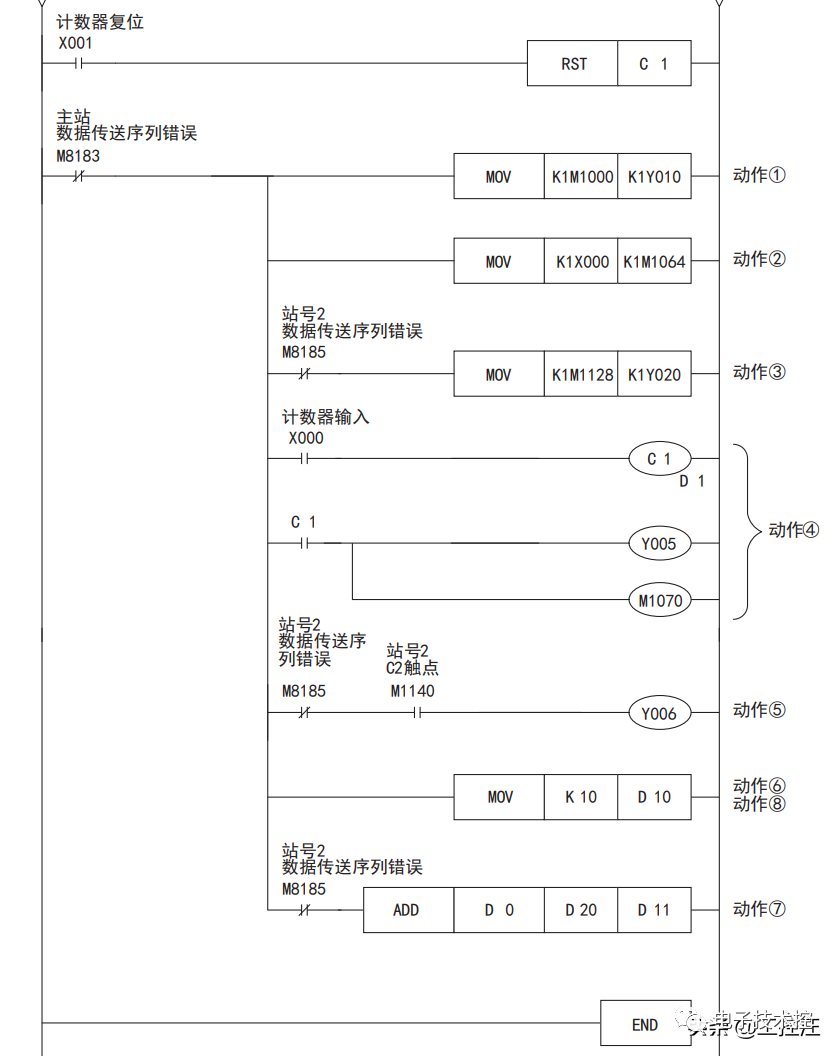

从站1动作程序

从站2程序：

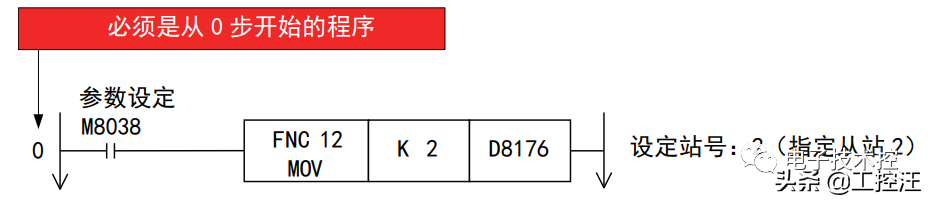

从站2参数设置

通讯状态监视

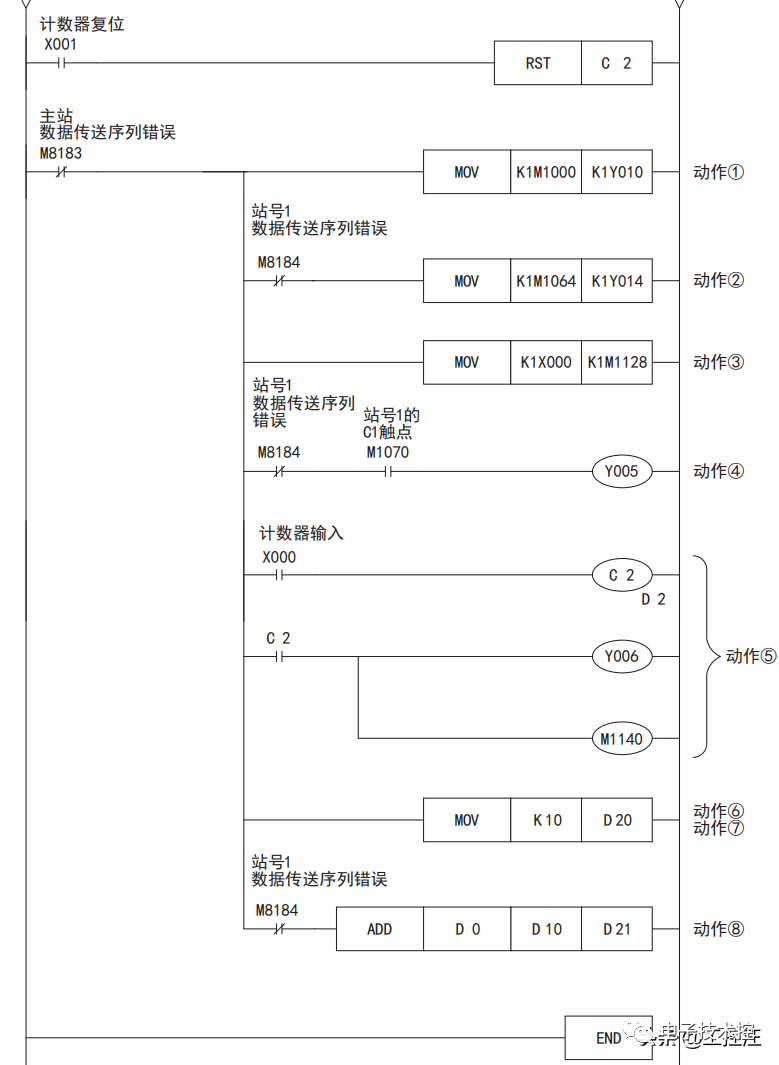

从站2动作程序
