AB变频器使用HIM导入/导出参数图文方法教程

使用（HIM）控制面板导入/导出设备参数。

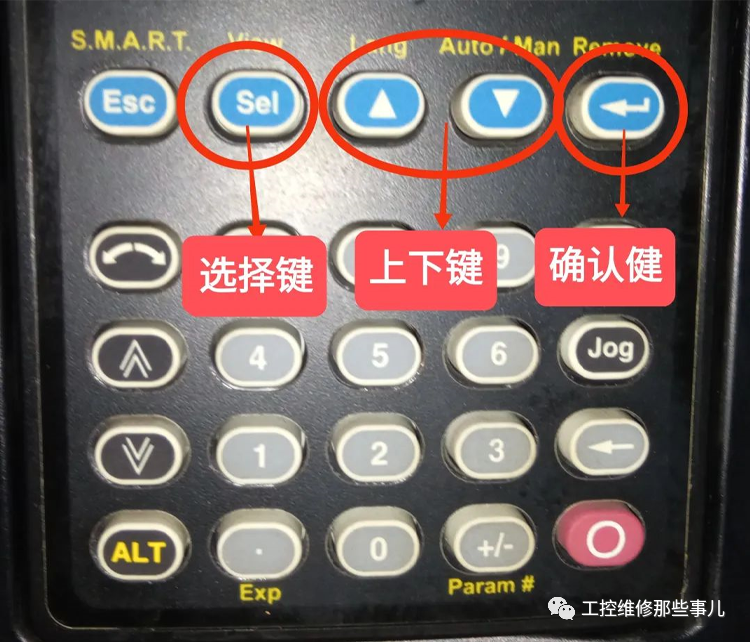

一、按一下“Sel（选择键）”切换到主菜单界面

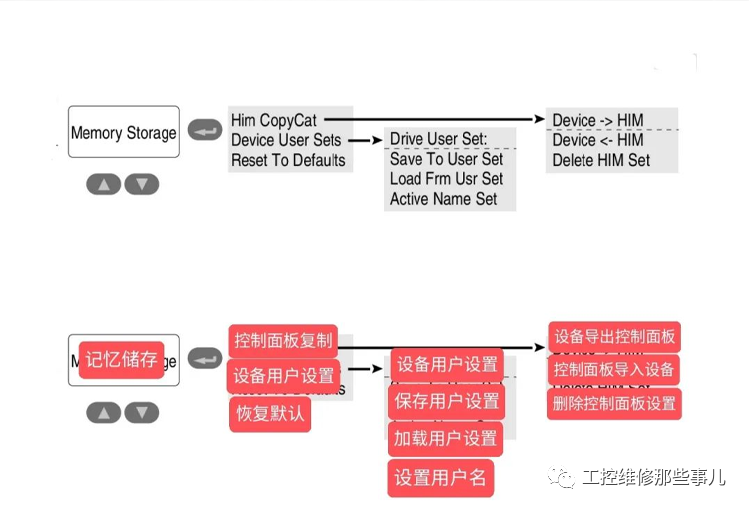

记忆储存分两部分：设备参数和用户设置。

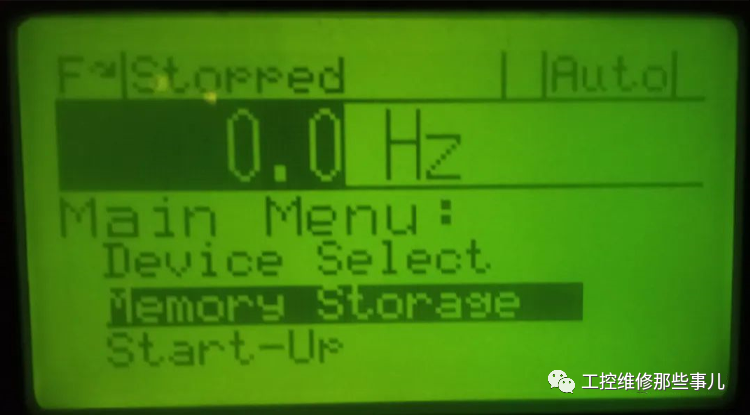

二、按上下键选择“Memory Storage（记忆储存）

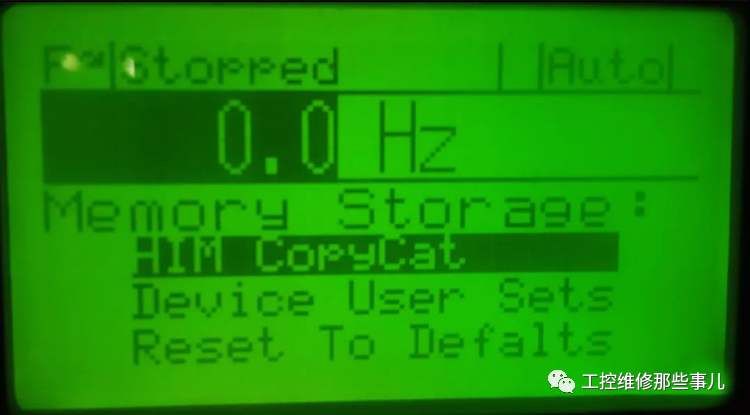

三、按上下键选择“HIM CopyCat（控制面板复制）

按确认键进去。

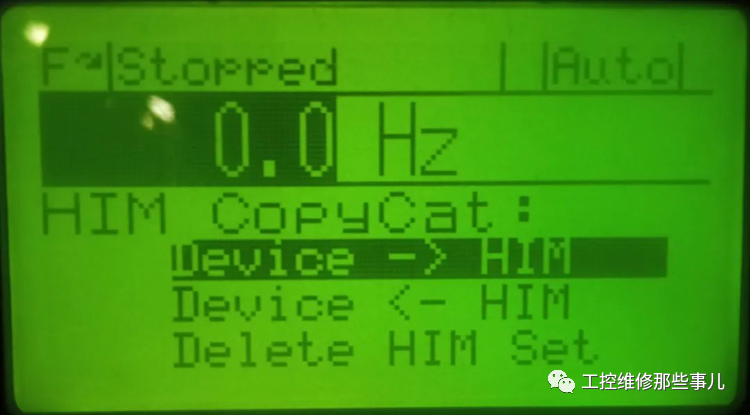

选择“Device -> HIM”是从设备导出到控制面板上。按确认键，重命名（默认就可以）再按确认键导出。

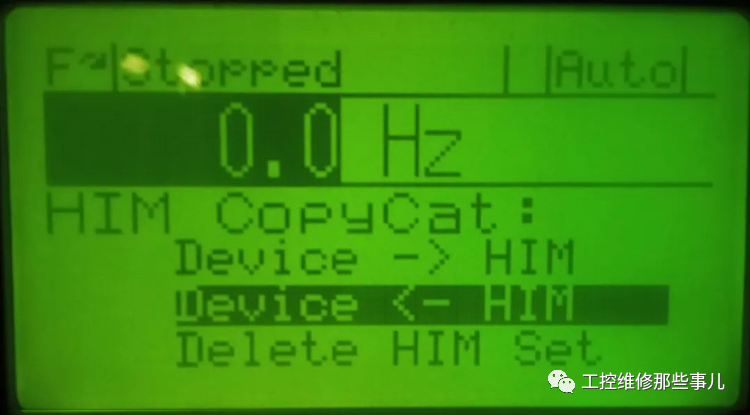

选择“Device <- HIM”是从控制面板导入到设备里。按确认键导入。

如果出现三行显示菜单，在菜单中找到“Standard（标准）”，按“确认”键，拷贝后变频器会报警，显示“F48”按“复位”即可。

四、按上下键选择“Device User Sets（设备用户设置）”。按确认键进去。

按上下键选择“Save To User Set（保存用户设置）”。选择用户，选择“Yes”。按确认键保存。

按上下键选择“Load Frm Usr Set（下载用户设置）”。选择用户，提示“已有设置功能失效”，按确认键下载。

注意：从控制面板往设备里导参数显示“Saving Failed（保存失败0个错误）”。是变频器固件版本不同，不能导入。需要使用电脑配串口转换器导入参数。

专业变频器维修

有需要维修的朋友请联系我

专业伺服电机维修

专业伺服驱动维修

移除控制面板方法

一、按“Esc”键让屏幕回到主画面

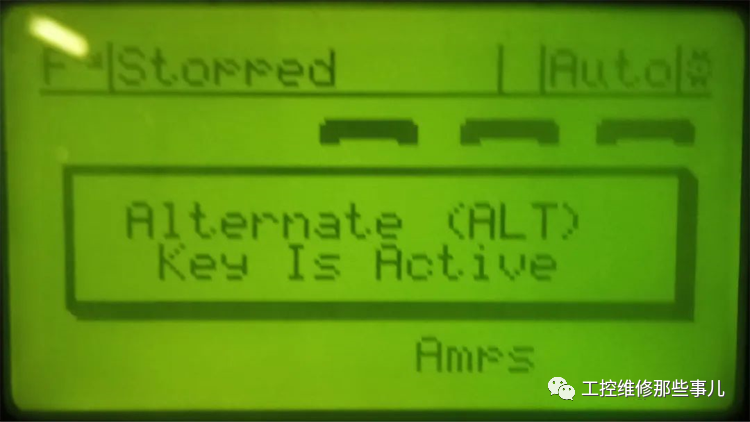

二、先按“ALT”显示Key Is Active按键活动。

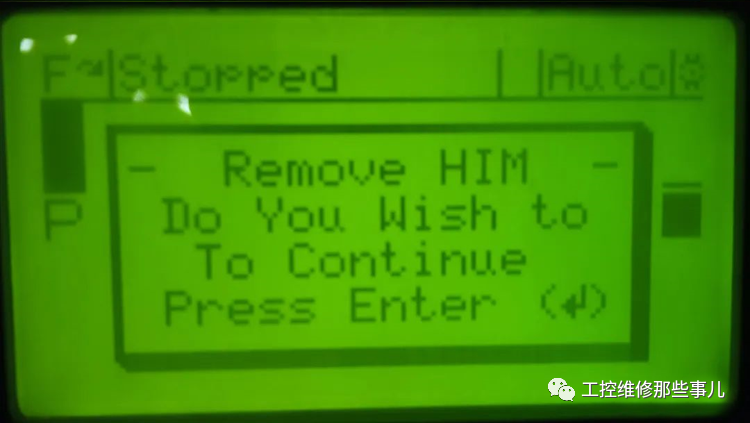

三、按“确认键”显示“Remove HIM”是否移除控制面板，再按“确认键”。

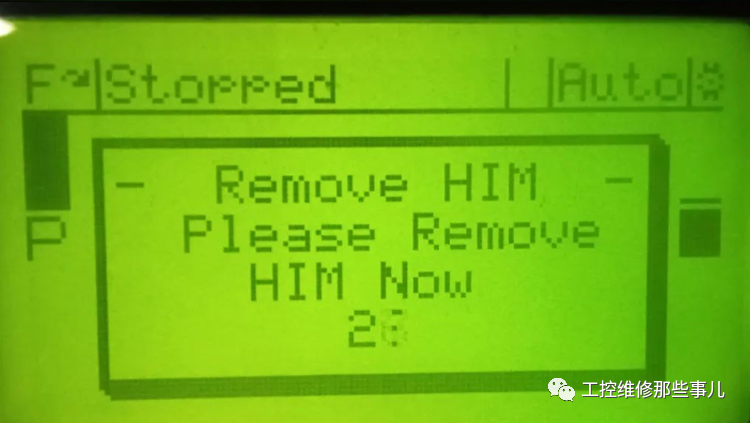

四、显示“Please Remove HIM Now”请现在移除控制面板。

注意事项：

1.如果没有移除控制面板操作，直接拔除控制面板变频器会报警。

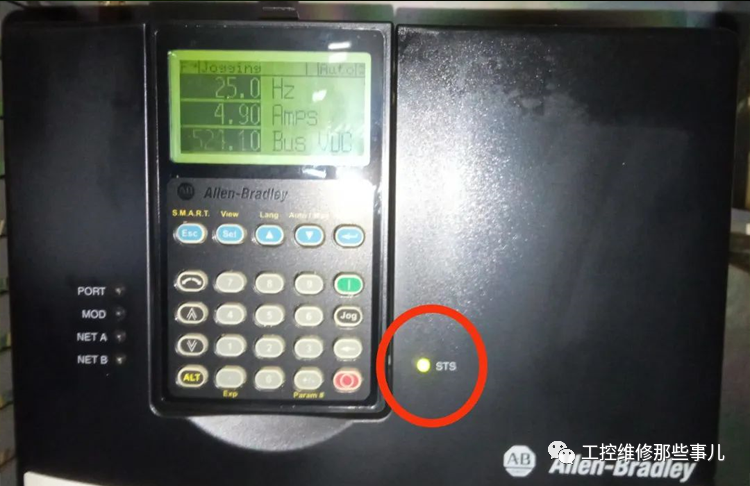

2.更换要变频器上电倒入完参数后，等待“STS灯”是绿色常亮才是正常状态。

使用HIM（控制面板）查看变频器参数。

一、先按一下“ALT键”再按一下“+/-”键进去参数列表。

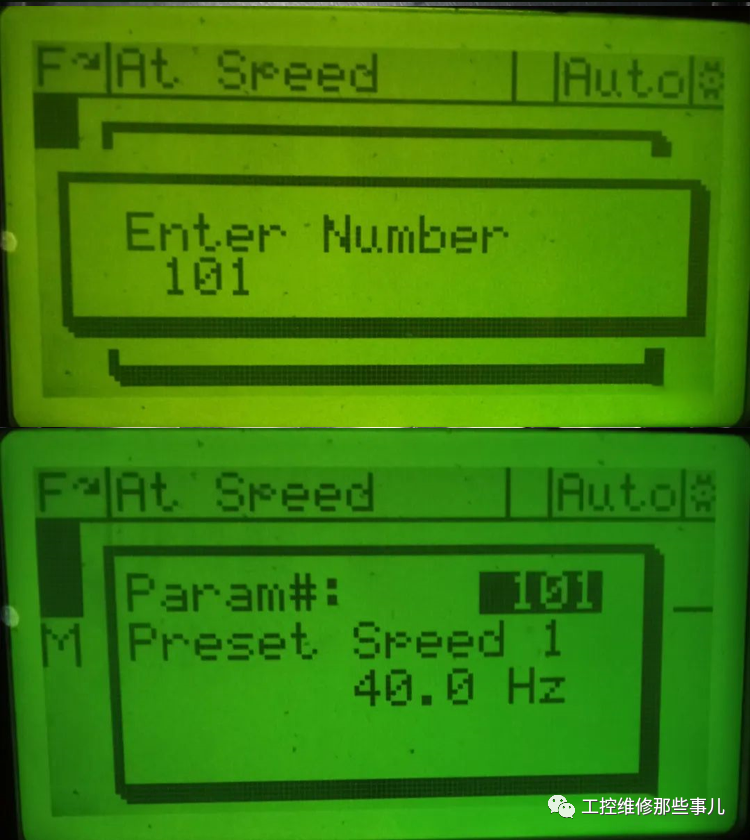

二、在Param#（参数）里输入参数序号。按确认键进去。有“40.0Hz”是电机转速。其它参数序号查看参数列表。

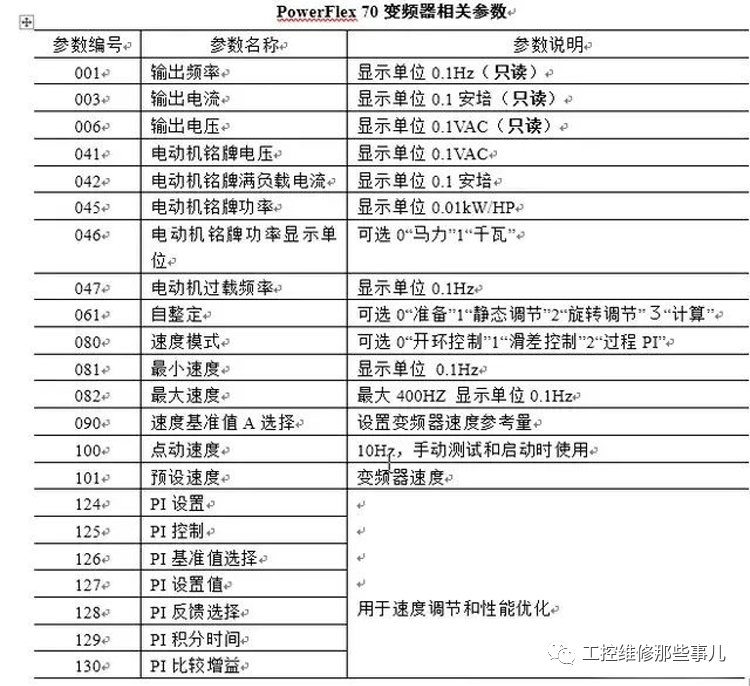

常用参数列表（点击放大）
