PLC案例自保持与解除回路

每日一学/ 电工知识--PLC案例自保持与解除回路

元件说明如下：

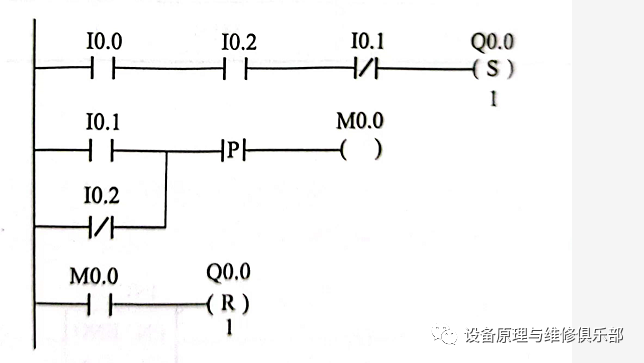

控制程序：

程序说明：

1.容器中有水，I0.2得电，常开触点闭合，按下START按钮时，I0.0得电，置位操作指令被执行，Q0.0得电，抽水泵电动机开始抽水。

2.当按下STOP按钮时，I0.1得电，常闭触点断开、常开触点闭合，通过上升沿指令将I0.1的不规则信号转换为瞬时触发信号，M0.0接通一个扫描周期，复位操作指令执行，Q0.0失电，抽水泵电动机停止抽水。

3.另外一种停止抽水的情况是当容器水抽干后，10.2失电，常闭触点接通，上升沿指令瞬时触发，M0.0接通一个扫描周期，复位操作指令执行，Q0.0被复位，抽水泵电动机停止抽水。。
