PLC案例停电系统保护程序

每日一学/ 电工知识--PLC案例停电系统保护程序

控制要求：

本案例要求使用PLC达成对突发停电状况的处理程序。在发生突发的停电状况后，电力突然恢复时，生产装置有可能会处于原来的工作状态，在立即恢复工作时，会使得设备产生混乱，从而引发严重事故。为了避免此类情况，使用PLC编程来对停电状况进行保护。

元件说明如下：

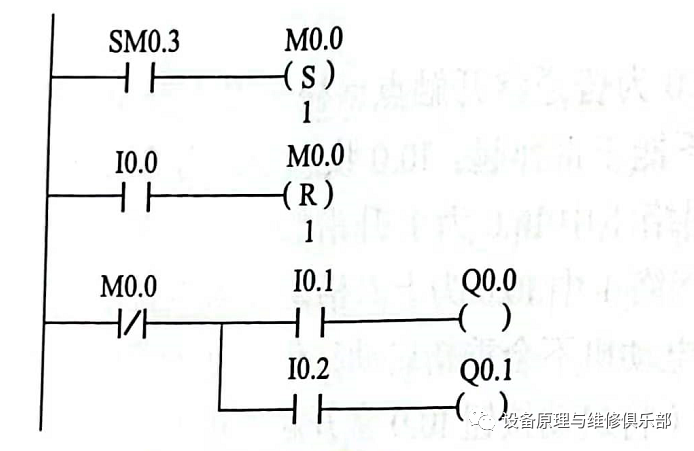

程序说明：

为应对各种不可预知的突发情况，该程序被设定为无论是否为突发的停电事故，都会起作用，以保证生产设备的安全。

在断电后重新通电时，SM0.3会接通并仅接通一个扫描周期，SM0.3得电，M0.0被置位，此时，无论1号和2号输出信号的启动开关10.1、10.2处于什么状态，Q0.0、Q0.1都会处于失电状态，来保护设备。

若需要启动设备，只需要按下停电保护复位按钮10.0，10.0得电，常开触点闭合，M0.0被复位，此时，网络3M0.0常闭触点恢复闭合状态，按下启动开关10.1或10.2，Q0.0或Q0.1得电，设备开始正常工作。
