变频器的使用方法

1、使用变频器之前，首先要熟悉它的面板显示和键盘操作单元，并且按照使用现场操作面板的要求合理设置参数。变频器的键盘一般都配有模式转换键、数据增减键、读出/写入键和运行操作键。

2、变频器键盘面板的各种功能以菜单方式显示和选择，可按照菜单选择必要的功能，按FUNC/DATA键，即能显示所选功能的画面。变频器的数据显示屏在功能预置时显示功能码、数据码。变频器的LCD显示屏一次可以显示若干个数据。

3、正常运行时，键盘面板操作体系的基本结构如下图所示。

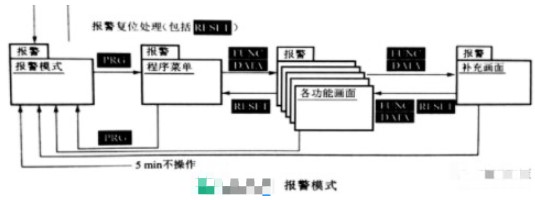

4、报警发生时，保护功能动作，键盘面板将由正常运行时的操作体系自动转换为报警时的操作体系。报警发生时出现的报警模式画面显示各种报警信息，如下图所示。

程序菜单、各种功能画面和补充画面仍和正常运行时的情况一样。但是，由程序菜单转换为报警模式只能通过PRG键来实现。此外，若5min不操作仍会自动转入报警模式。

5、变频器的报警原因菜单能确认最新的报警和同时发生的报警以及报警历史，选择报警的FUNC/DATA按键，可显示其报警原因及有关故障诊断内容。
