台达C200系列变频器在雕刻机电主轴的调试过程

随着制造业的发展，五金、广告制品加工等行业对高速高精度雕刻机的需求与日俱增，而适合驱动高速电主轴的驱动器也在不断发展，电主轴通常采用变频调速方法，其驱动控制特性为恒转矩驱动，输出功率和转速成正比，基频以上的调速也在越来越多的场合得到应用。

高速主轴电机能够实现高速运转，除了凭借电机本身优秀的高速特性，还需要有一台能够驱动其稳定运行的高频输出变频器。台达C200系列变频器是包含高频输出功能的通用变频器，丰富的功能和良好的驱动适应性使它在多种应用场合表现出色。

本文将介绍C200变频器高频输出功能应用在某厂牌雕刻机所配置的主轴驱动系统，变频器在900Hz加工工件，达到完美效果。

调试设备我国华南某品牌雕刻机，主轴电机为国产高速主轴，该电机极数为4极，功率5.5kW(VFD055CB43A-20)，额定电压380V，额定频率450Hz，额定转速13500rpm,最高输出转速27000rpm，用户对变频器调试的要求为：主轴工作在速度开环平稳启动的前提下，电机转速达到27000转重载切削测试。

下面将介绍C200在雕刻机电主轴的调试过程。

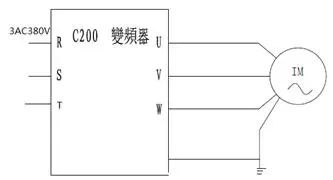

图1 变频器主回路配线图

调试步骤：

(1)变频器上电前，检查配线是否正确，接地布线是否良好可靠;

(2)00-02=9恢复出厂设置(基底频率50Hz);

(3)检查机种代码00-00是否与机型相符;

(4)基本参数设置：VF控制模式是依照电机本身适用的VF曲线对变频器进行参数设置，最终达到变频器输出电压频率曲线符合电机的VF特性。

01-00=900 最高操作频率900Hz(设置前需确定当前变频器为高频版本);

01-01=450 电机额定频率450Hz;

01-02=380 电机额定电压380V;

高速电主轴带载工作时，一般需要作过转矩限制或电流限制，以确保主轴不会因过转矩或电流过大而损坏，所以一般在机器运转前需要设置保护参数：

06-06 出现过转矩OT1报警后，立刻停止运转

06-07 过转矩报警电流准位

06-08=1 过转矩时间准位1s

06-12 变频器输出最大电流限制

01-12=5 01-13=5 加减速时间均为5s

参数设置完成。

用监控软件查看0~900Hz加速和减速运转时的波形。

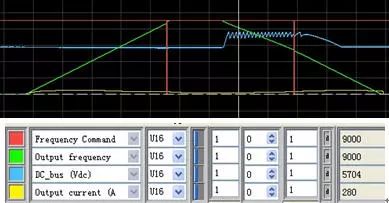

图2 加减速时的变频器频率命令、实际输出频率、DCBUS电压波形

由图2中所示为电机加速、减速运转时的波形，可见由于减速时电机回升能量造成变频器直流母线电压上升，触发变频器刹车电阻工作，直流母线电压维持在可接受范围内，说明变频器在快速加减速时能够有效控制变频器输出，在刹车电阻的辅助下，保证了系统的安全正常运转。

本次调试也进行了C200重载切削测试，相同机台同样测试条件下，5.5kW C200与台达B系列5.5kW变频器驱动相同主轴电机，对切削工件效果进行对比，发现切削效果没有区别，C200驱动主轴电机的加工性能与同文件B系列一致，C200变频器在现场得到了用户的肯定。

图3 C200与台达B系列同样测试条件下切削效果对比,效果相同

台达C200变频器支持高频输出，驱动高速电主轴的典型应用，能够完全满足雕刻机行业对主轴系统的技术要求，进一步拓宽了C系列变频器在该行业的应用范围。
