PLC输入输出接线图

各类plc的输入电路大致相同，通常有三种类型。一种是直流12～24V输入，另一类是交流100～120V、200～240V输入，第三类是交直流输入。外界输入器件可以是无源触点或是有源的传感器输入。这些外部器件都要通过PLC端子与PLC连接，都要形成闭合有源回路，所以必须提供电源。

1. 无源开关的接线

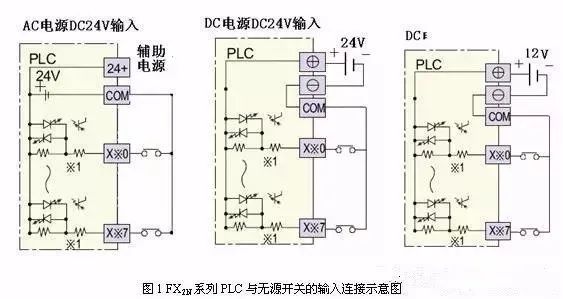

FX2N系列PLC只有直流输入，且在PLC内部，将输入端与内部24V电源正极相连、COM端与负极连接，参见图1所示。这样，其无源的开关类输入，不用单独提供电源。这与其它类PLC有很大区别，在今后使用其它PLC时，要注意仔细阅读其说明书。

2.接近开关的接线

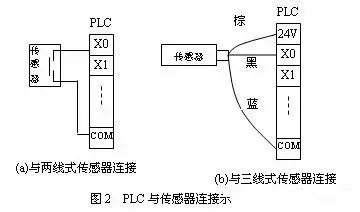

接近开关指本身需要电源驱动，输出有一定电压或电流的开关量传感器。开关量传感器根据其原理分有很多种，可用于不同场合的检测，但根据其信号线可以分成三大类：两线式、三线式、四线式。其中四线式有可能是同时提供一个动合触点和一个动断触点，实际中只用其中之一;或者是第四根线为传感器校验线，校验线不会与PLC输入端连接的。因此，无论那种情况都可以参照三线式接线。图2为PLC与传感器连接的示意图。

两线式为一信号线与电源线。三线式分别为电源正、负极和信号线。不同作用的导线用不同颜色表示，这种颜色的定义有不同的定义方法，使用时参见相关说明书。图2(b)中所示为一种常见的颜色定义。信号线为黑色时为动合式;动断式用白色导线。

图示传感器为NPN型，是常用的形式。对于PNP型传感器与PLC连接，不能照搬这种连接，要参考相应的资料。

3.旋转编码器的接线

旋转编码器可以提供高速脉冲信号，在数控机床及工业控制中经常用到。不同型号的编码器输出的频率、相数也不一样。有的编码器输出A、B、C三相脉冲，有的只有两相脉冲，有的只有一相脉冲(如A相)，频率有100 Hz、200Hz、1k Hz、 2k Hz 等。当频率比较低时，PLC可以响应;频率高时，PLC就不能响应，此时，编码器的输出信号要接到特殊功能模块上，FX2N-11C如采用FX2N-11HC高速计数模块。

4. 三菱plc端子接线图

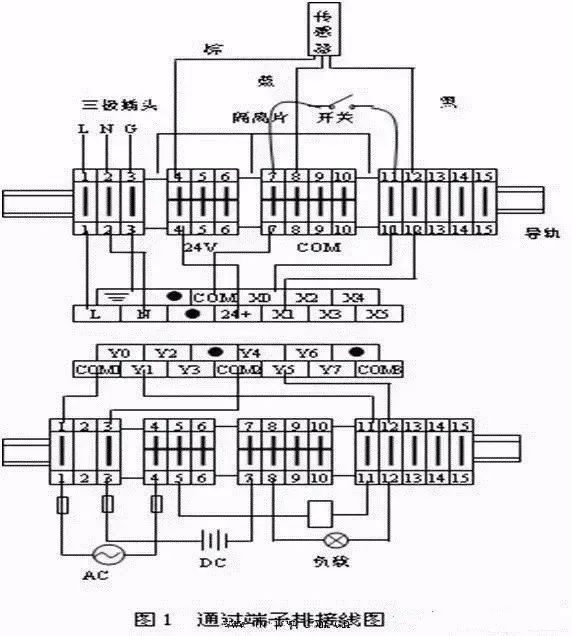

在工程实际中，一般输入输出设备不可能都直接与PLC连接。而且PLC的多个输出端子公用一个COM端，也不可能在一个端子上连接几根甚至十几根导线，所以，必须通过端子排连接。

端子排通常是由多片端子并排安装在导轨上组成的。每片端子的两个口是短接的，根据需要可以将各片端子短接在一起。
