PLC联锁与互锁的用法

每日一学/ 电工知识--PLC案例互锁连锁控制

本案例属于原理说明，对于冲床来讲，为避免机器因人为疏忽导致的一些期间损坏，使用了一些列互锁和连锁机构。

在机床控制线路中，要求两个或多个电气不能同时得电动作，相互之间 有排他性，这种关系称为互锁，如孔子电动机正反转的两个接触器同时得电，将导致电源短路。

在机床控制线路中，常要求电动机或其他电器有一定的得电顺序，这种先后顺序称为联锁。

程序说明：

1.本案例讲述联锁与互锁的用法。在启动机床时要求先启动润滑泵，否则不能启动电动机，则在此时使用联锁结构编写程序；在机床机头上下行过程中，要求两种情况不能同时发生，以避免短路，则此时可使用互锁结构。

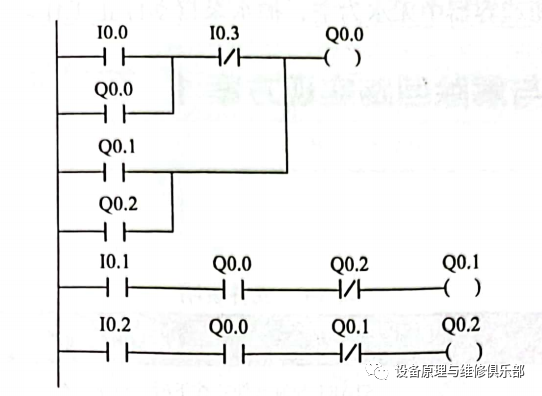

2先启动润滑泵，当按下启动按钮10.0时，10.0得电，常开触点闭合，Q0.0得电自锁，润滑泵启动。当需要机头上行时，按下上行按钮10.1，I0.1得电，常开触点闭合，Q0.1得电，上行接触器得电，机头上行。同时，下行回路中Q0.1常闭接点断开，下行无法启动。

3当需要机头下行时，需要先停止上行，即松开上行按钮，此时按下下行按钮10.2，10.2得电，常开触点闭合，Q0.2得电，下行接触器得电，机头下行。同时，上行回路中Q0.2常闭断开，上行无法启动。

4.停止润滑泵时，需要在机头驱动电动机停止的情况下，才能停止润滑泵，满足条件时，按下润滑泵停止按钮10.3，I0.3得电，常闭触点断开，Q0.0失电，润滑泵停止。

5.注意机头的上下行控制实际为电动机的点动正反转控制。
