西门子S7-1200PLC CPU程序的上载

CPU程序的上载

一、上载程序块--STEP7 V12 及其以上版本软件

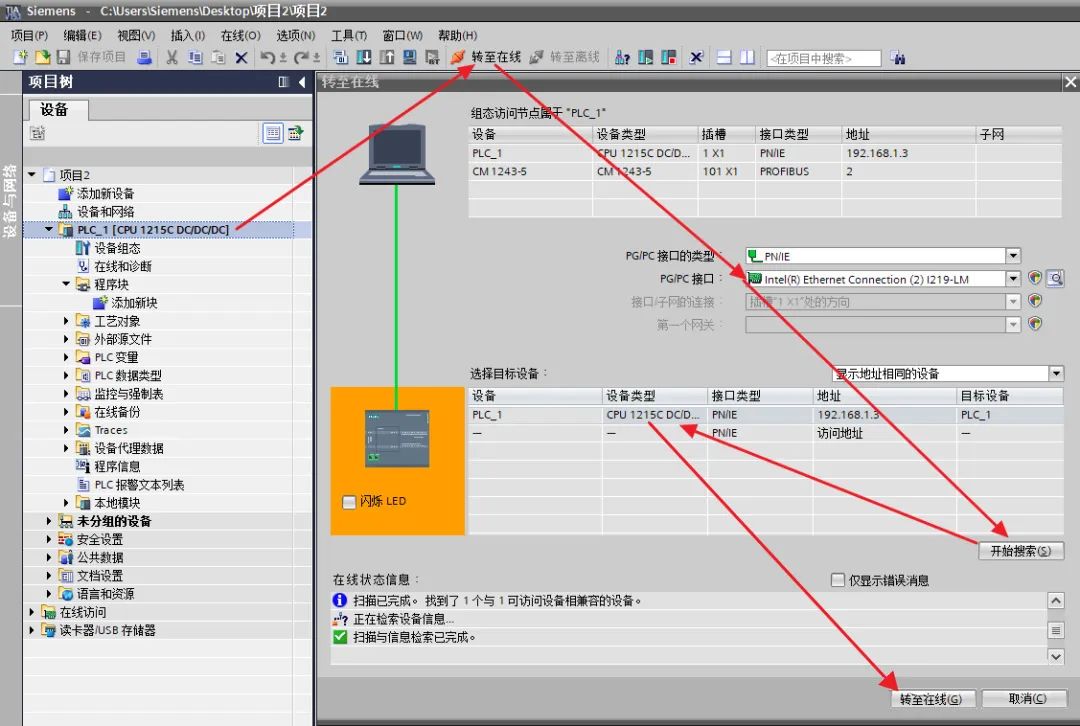

1、根据CPU型号添加硬件，或者自动获取PLC硬件信息后，将CPU转至在线

图1 硬件在线

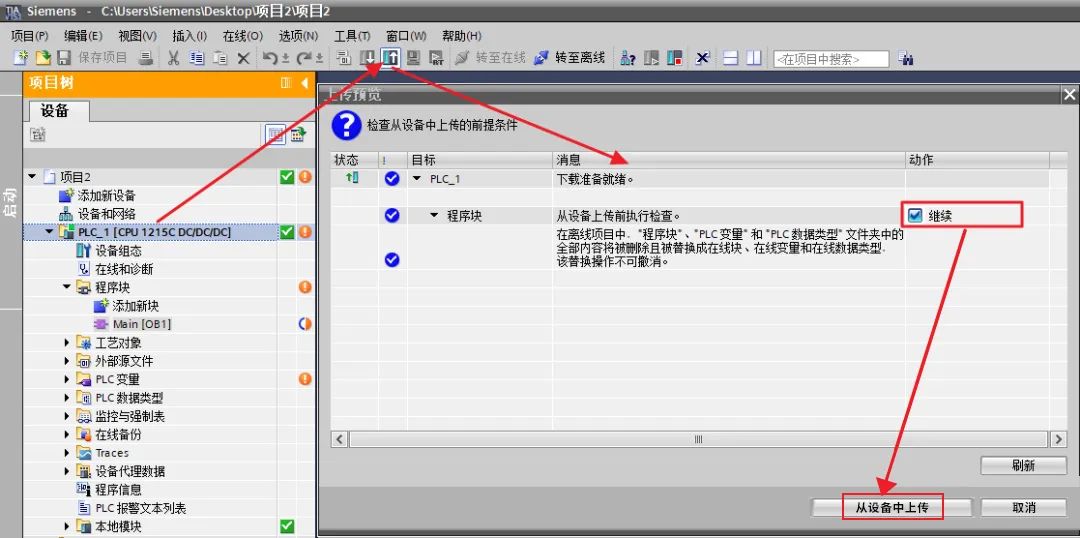

2、在线后，选中“上传”图标，进行上传程序块，具体方式见图6

图2 上传程序块

3、上传完成如图7所示。

图3 上传完成

注：要上传的硬件配置和软件必须与 TIA Portal 软件版本兼容。如果设备上的数据是由前版本程序或不同的组态软件创建的，则需确保它们是兼容的。

二、上载程序块--STEP7 V11/V10.5版本软件

1、根据CPU型号添加硬件，或者自动获取PLC硬件信息

图4 设备视图

2、在在线访问的电脑网卡下双击“更新可访问的设备”，则会自动显示出电脑可访问到的设备，选择需要访问的PLC，展开目录，将程序块拖拽到离线的程序块，就会自动弹出上载对话框。

图5 在线访问

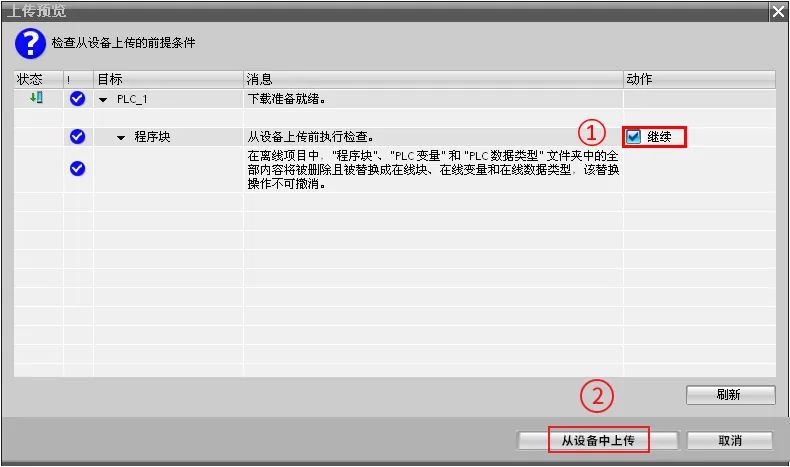

3、弹出对话框

图6 上载程序块

①勾选“继续”

②点击“从设备上传”执行程序上载，这时 CPU 里的程序便上载到离线的项目中了。
