基于S7-200SMART的PLC喷泉系统设计

喷泉，指由地下喷射出地面的泉水；特指人工喷水设备，想必喷泉大家并不陌生，在我们的日常生活中比比皆是，例如：公园花草树木的喷泉，各大商业中心广场喷泉中心等！喷泉系统可以由PLC来控制吗？当然可以，下面就给大家介绍。

01、 控制要求

使用I0.0来控制M0.0标志位，通过M0.0来启动喷泉系统，喷泉一到喷泉八每隔50秒相互切换并循环与在MCGS触摸屏上显示控制。

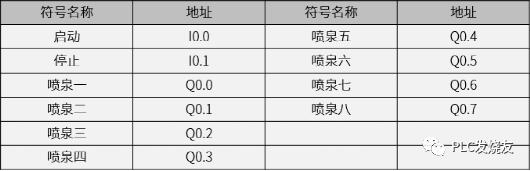

02、 IO分布表

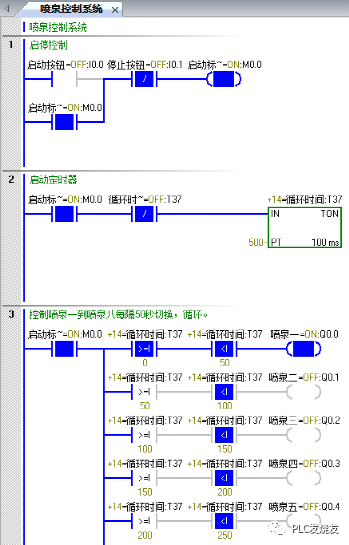

03、 设计程序

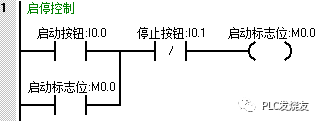

第一步：（启停控制）

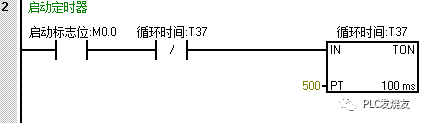

第二步：（启动定时器）

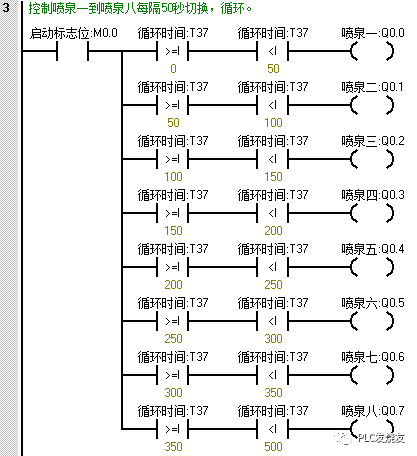

第三步：（控制喷泉一到喷泉八每隔50秒切换并循环。）

04、 MCGS组态配置

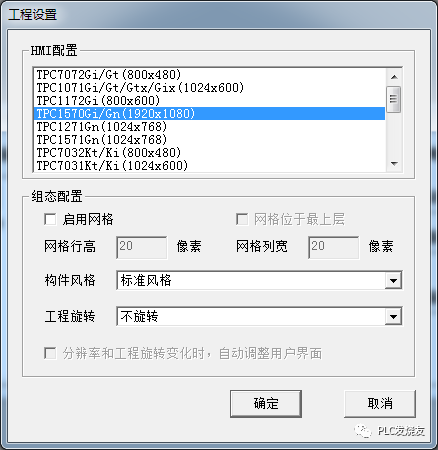

第一步：（选择实际触摸屏对应的型号，这里我是TPC1570Gi这款型号，大家可以根据自己实际触摸屏型号来选择。）

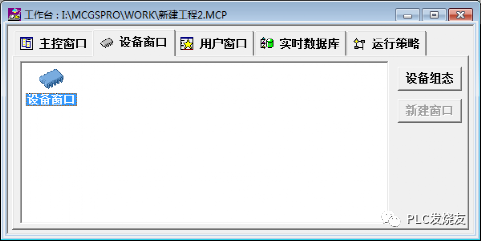

第二步：（工作台—设备窗口—打开设备窗口）

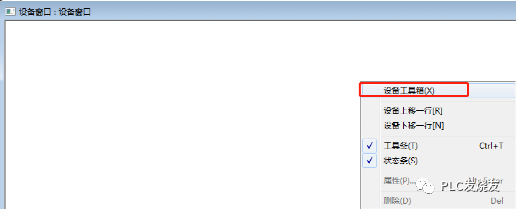

第三步：（设备窗口—鼠标右击设备工具箱）

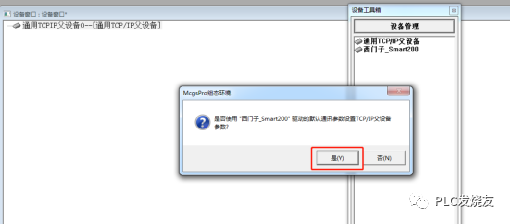

第四步：（添加设备）

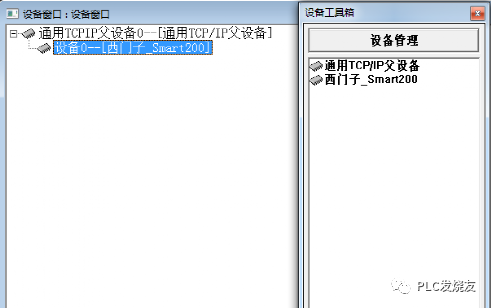

第五步：（添加成功）

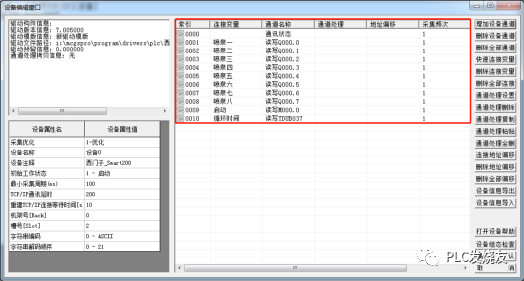

第六步：（添加设备通道PLC变量）

05、 MCGS画面设计

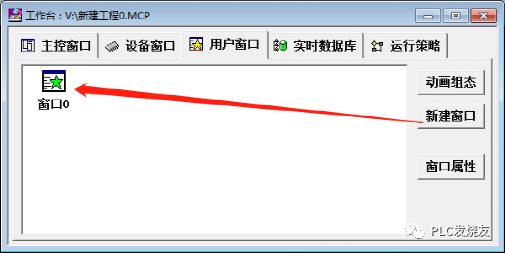

第一步：（工作台—用户窗口—新建一个窗口—窗口0）

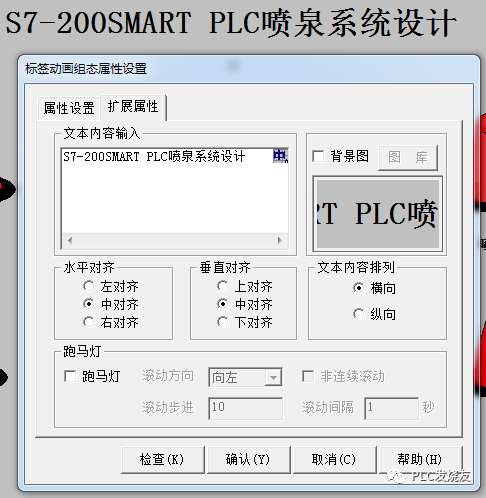

第二步：（标签动画—扩展属性—设计标题）

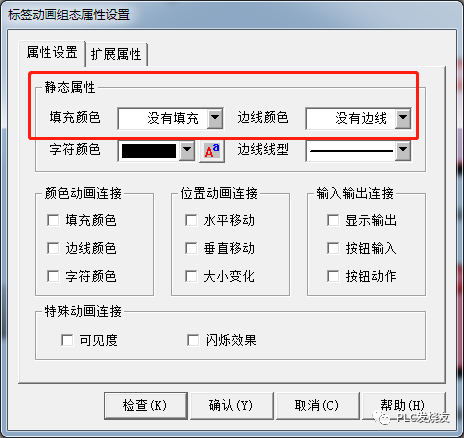

第三步：（标签动画—属性设置—静态属性—取消填充与边线）

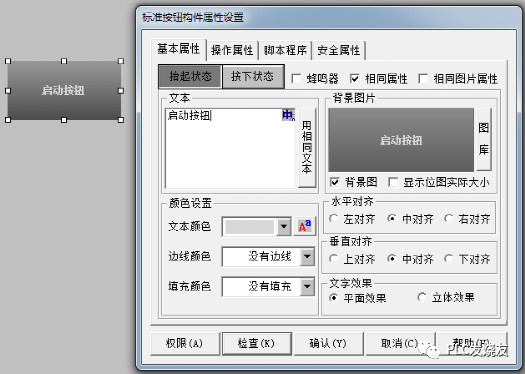

第四步：（标准按钮—属性设置—输入文本）

第五步：（标准按钮—操作设置—设置数据对象操作）

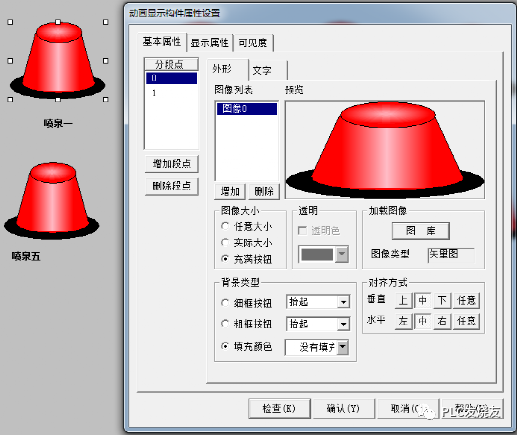

第六步：（动画显示—基本属性—指示灯）

第七步：（动画显示—显示属性—显示变量）

喷泉二到喷泉八参照喷泉一以此类推操作

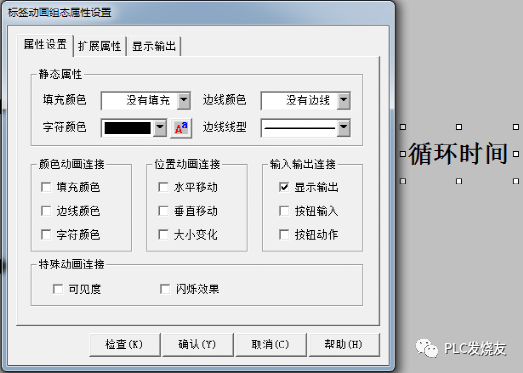

第八步：（标签动画—属性设置—勾选显示输出）

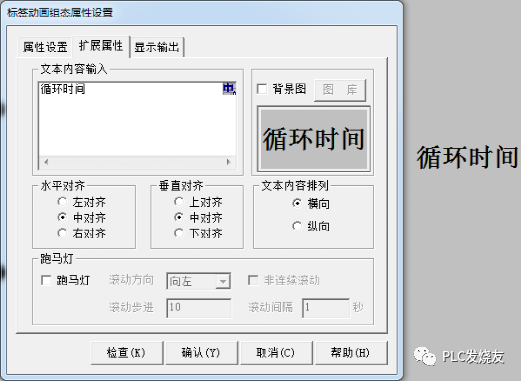

第九步：（标签动画—扩展属性—输入文字）

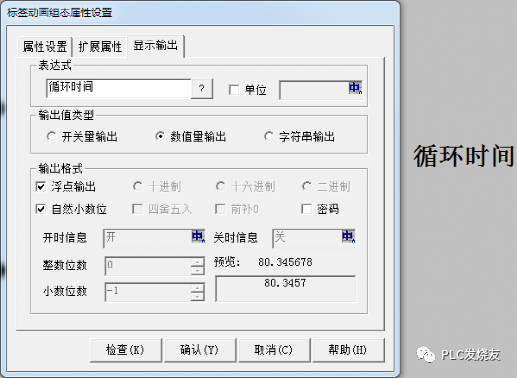

第十步：（标签动画—显示输出—关联地址）

第十一步：（画面设计完成）

06、 演示效果

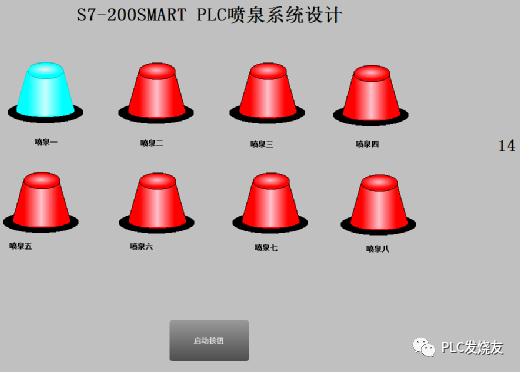

第一步：（按下启动按钮启动喷泉系统）
