加热炉PLC与温控系统设计选型要点分析

想必很多新入行的朋友对于PLC选型设计这块有时难以抉择，今天我们就以加热炉为例来说说选型过程中需要注意的一些基本事项：

加热炉PLC与温控系统设计选型

（一）PLC：

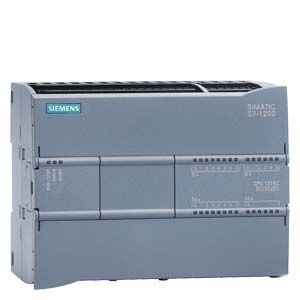

首选西门子S7 系列，小的点数在100点之内的，选择1200系列即可；

杂一点的系统，选择S7 1500系列。

（二）通讯：

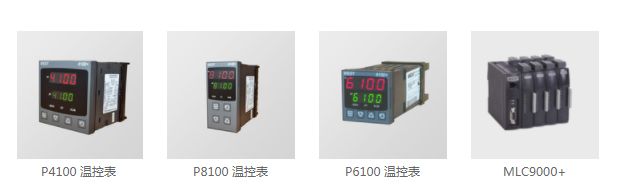

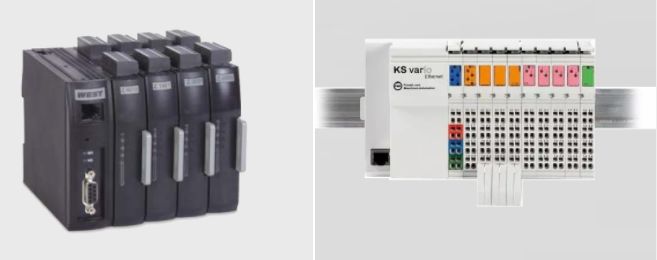

Modbus TCP，西门子的Profinet，但是目前支持Profinet的温控表太少，或者采用Modbus RTU连接单表。如果表多，推荐采用模块化的温控系统，如MLC9000+,KS Vario：

建议以太网，不要再走Profibus DP。

温度采集：

两种方式：

1，PLC采集，温控用PLC，灵活性好，但是温控相对比较麻烦，因为温度PID在使用的时候，自整定以及编程需要一定的基础；

2，温控表采集，控温，简单，方便，但是对于串级控制成本高，没有PLC合适。

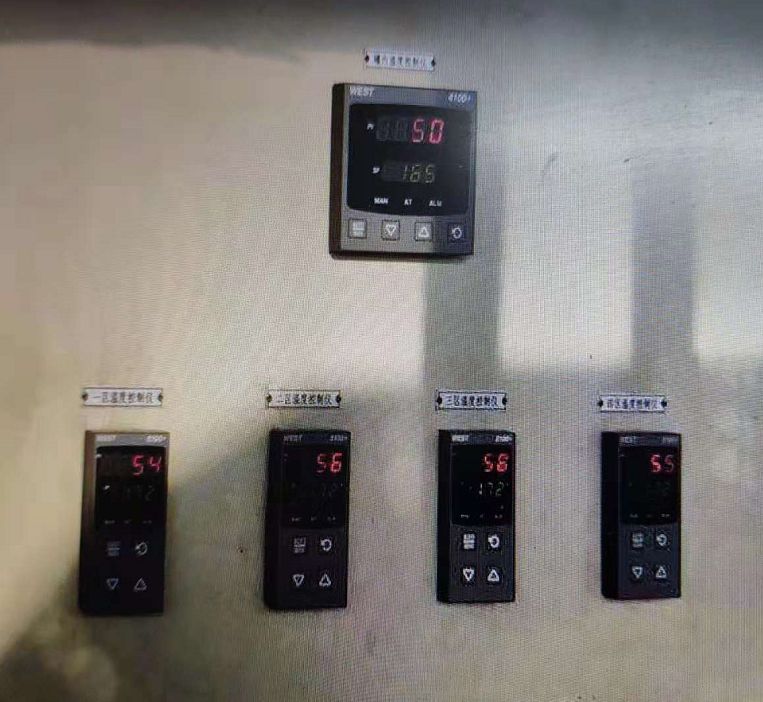

图为P系列表在爱协林炉子上的应用：

井式炉，4区温控。采用West的P系列表。

3，PLC+温控表：温控表负责温度，PLC做动作控制。

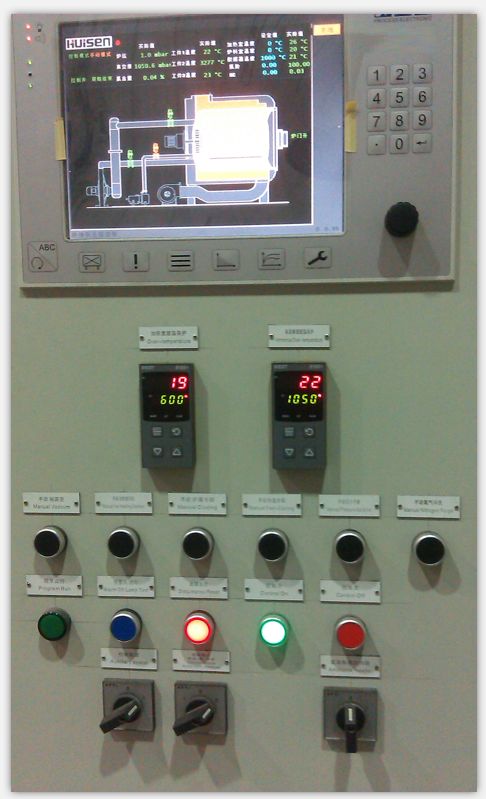

图为益发施迈茨的氮化炉：

（三）温度控制：

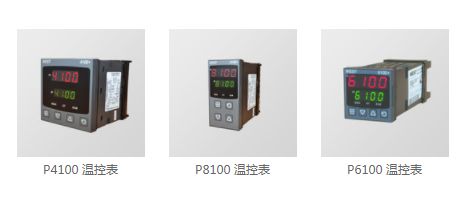

1，普通加热炉，单区，直接控制；推荐温控表，WEST的P系列表，精度千分之一。

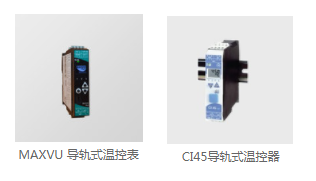

2，带马弗的加热炉，双区，串级控制；推荐温控表采集数据，比如MaxvU系列（可以直接安装在柜内，做温度采集给PLC），PLC控温。

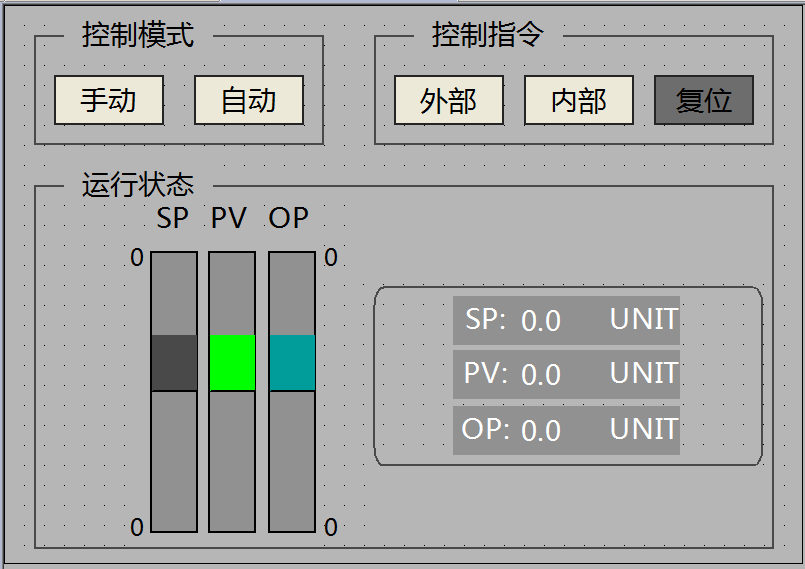

PLC和温控表配合控制的手自动切换：

PLC与温控表通讯，在PLC里面直接往温控表写入手自动控制命令，在HMI上设置手动/自动切换以及控制输出OP.
