PLC闪烁电路详细解读

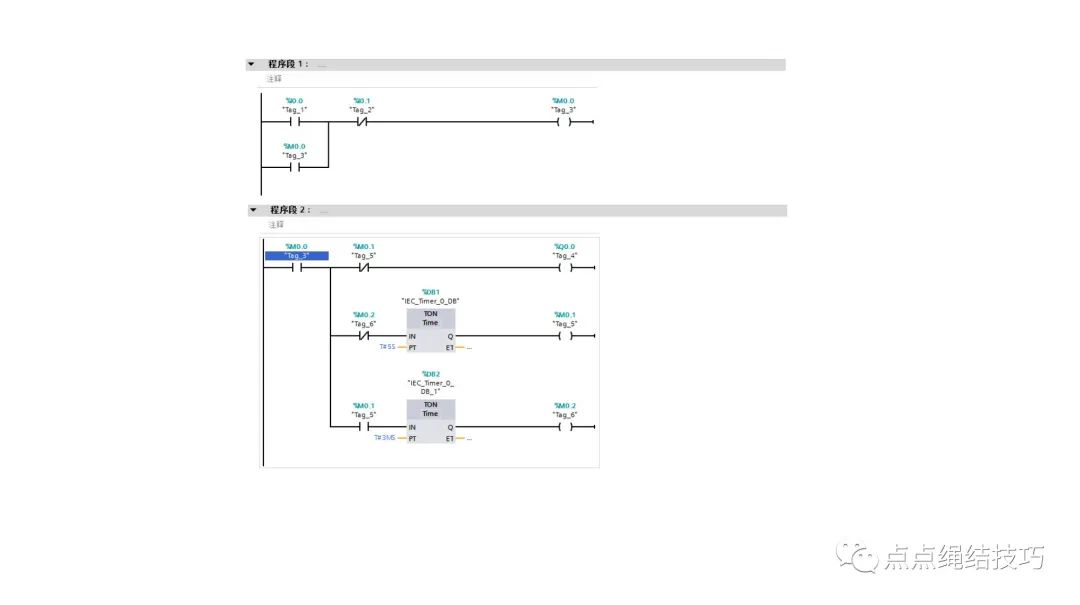

PLC闪烁电路

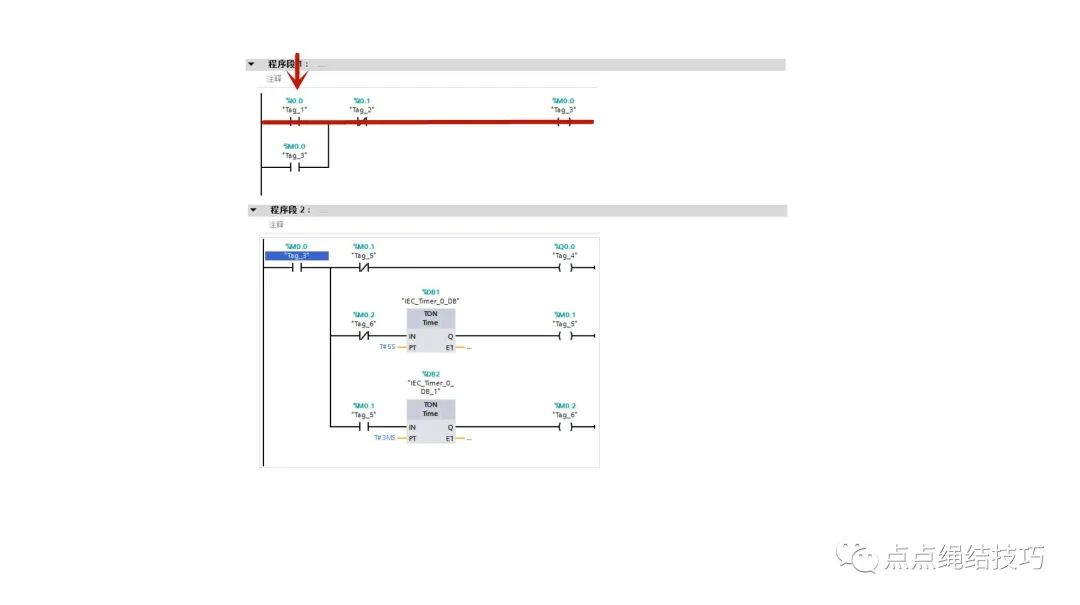

按下启动按钮I0.0，继电器M0.0接通

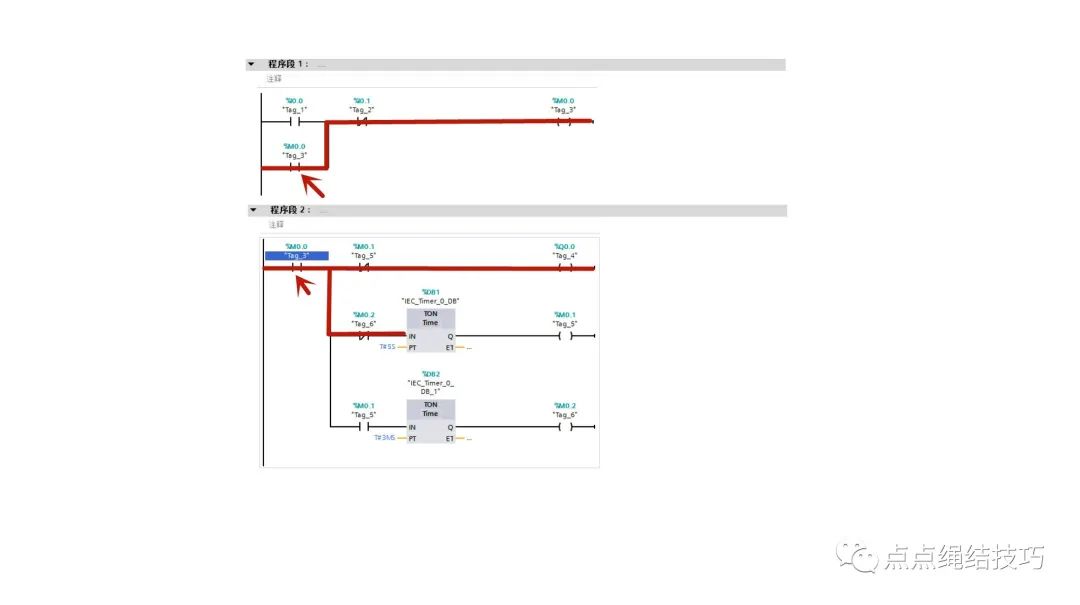

M0.0吸合其常开点闭合形成自锁，另一个常开点接通线圈Q0.0和定时器T1

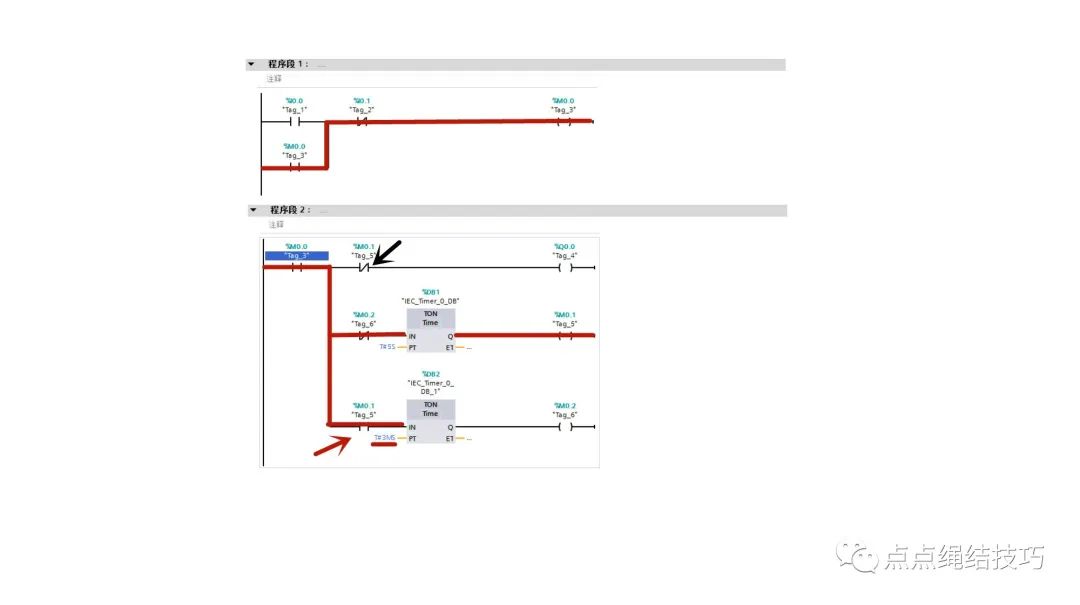

当定时器T1计时结束，继电器M0.1接通。M0.1常闭点断开线圈Q0.0，常开点闭合接通定时器T2。

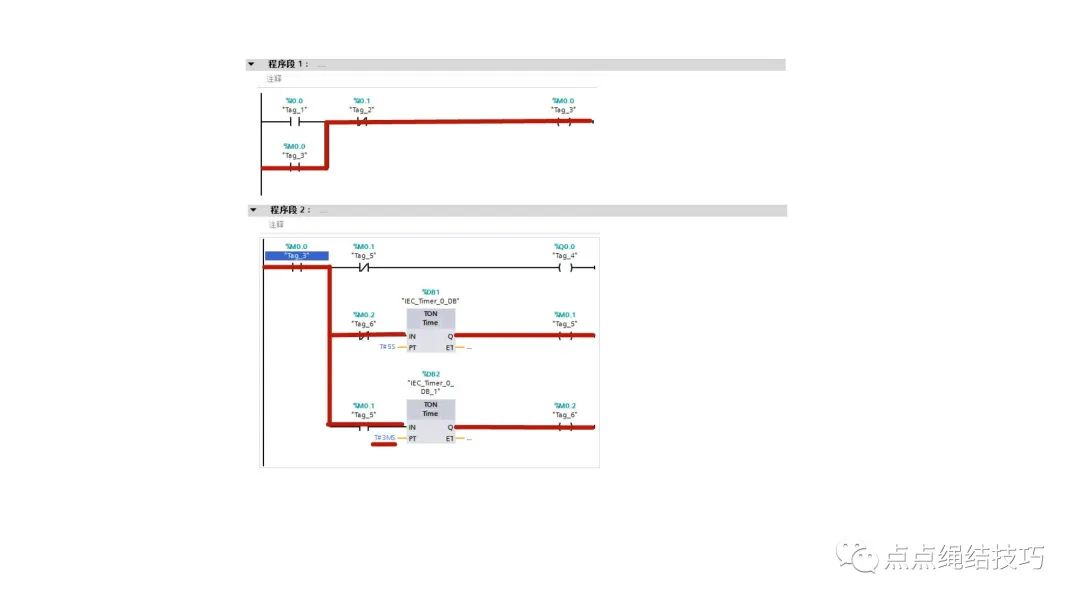

当定时器T2计时结束接通继电器M0.2

M0.2接通其常闭点断开，复位定时器T1。

定时器T1复位断开继电器M0.1，M0.1断开其常闭点闭合接通线圈Q0.0，常开点断开切断定时器T2。
